Appareil d'inspection visuelle
64 Snap-on
Appareil d'inspection visuelle
65Snap-on

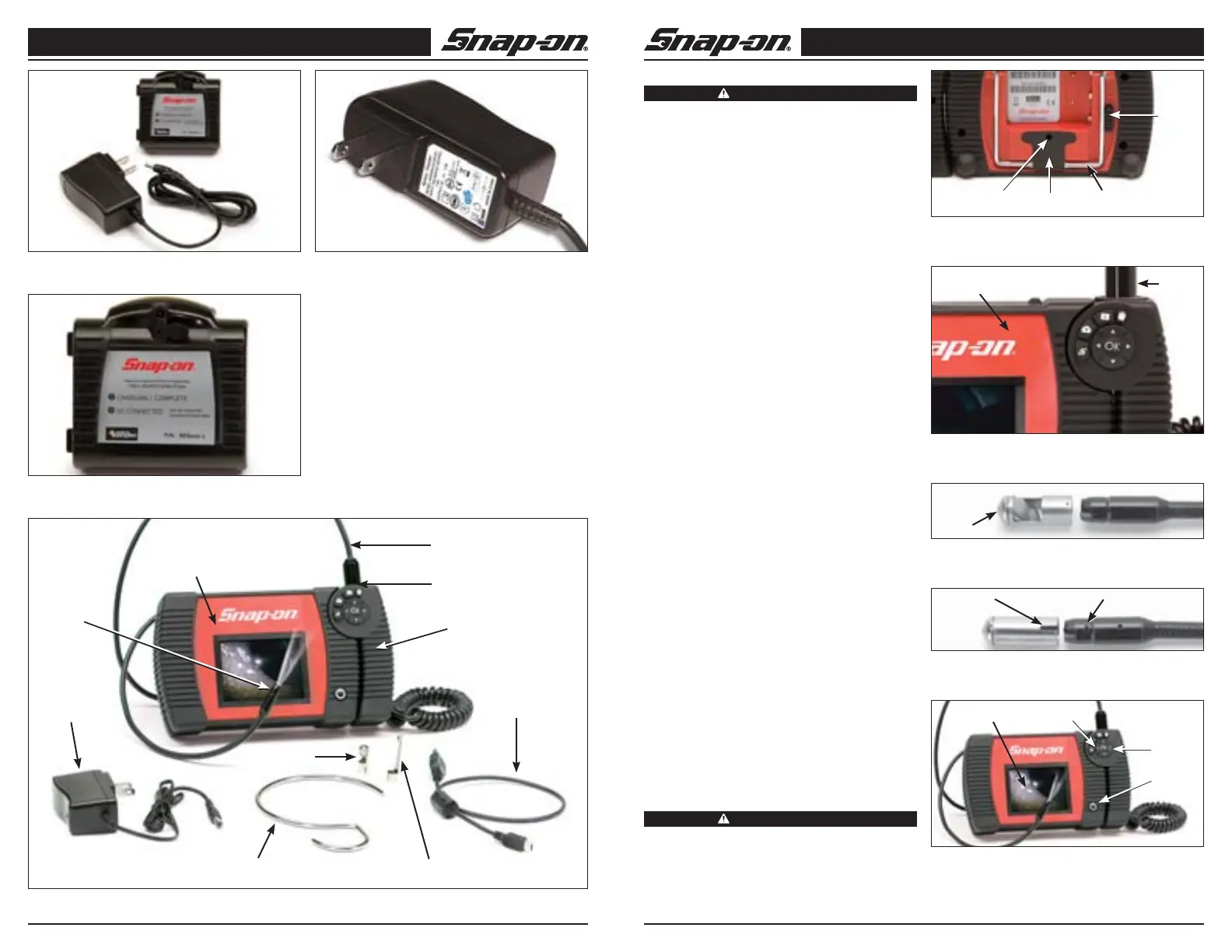

Figure 1 — Pile et chargeur (L’aspect du chargeur
réel peut varier selon la région.)
Figure 2 — Étiquette du chargeur (L’aspect du
chargeur réel peut varier selon la région.)
Figure 3 — Étiquette de la pile (L’aspect du chargeur
réel peut varier selon la région.)
Affi cheur
portatif
Chargeur
Câble
Raccordement du
câble à l’appareilTête de
l’imageur
Stylet amovible
Figure 4 — Composants du système, équipement standard
Aimant
Miroir
Câble
USB
Crochet
Directives de nettoyage
AVERTISSEMENT :
Débranchez le chargeur avant le nettoyage. Afin de
réduire le risque de choc électrique, ne nettoyez pas
le chargeur ou les piles avec de l’eau ou des produits
chimiques.
1. Le cas échéant, débranchez le chargeur de la pile.
2. Éliminez toute la saleté ou la graisse sur l’extérieur
du chargeur et du bloc-piles à l’aide d’un chiffon ou
d’une brosse à soies souples non métalliques.
Équipement standard
L’appareil d’inspection visuelle est livré avec les éléments
suivants, tels qu’illustrés dans la Figure 4 :
1. Affi cheur portatif et stylet amovible
2. Tête et câble d’imageur
3. Accessoires (miroir et aimant)
4. Crochet
5. Chargeur
6. Câble USB
Assemblage
AVIS : Assurez-vous de lire la section Précautions à
prendre avec les piles, à la page 3.
Installation de la pile :
Confirmez que le désenclencheur de pile (figure 5) est à la
position inférieure. Alignez le bloc-piles avec les fentes sur
le côté gauche du logement de pile et insérez-le en place.
Appuyez sur le rebord droit de la pile jusqu’à ce qu’elle
s’enclenche, la verrouillant ainsi en position. Pour retirer
la plie, glissez le désenclencheur de pile à la position in-
férieure et retirez la pile en la soulevant hors du logement.
Raccordement du câble à l’appareil :
Pour raccorder le câble à l’appareil portatif, assurez-vous
de l’alignement approprié des clavettes et des fentes. In-
sérez le câble dans les fentes jusqu’à ce qu’il s’enclenche
en position (figure 6). Si le câble ne s’enclenche pas
immédiatement en position, réalignez simplement les
clavettes. Pour retirer le câble, appuyez sur le bouton de
déverrouillage et tirez sur le câble (figure. 5).
Installation d’un accessoire :
Les deux accessoires compris (miroir et aimant) (figure
4) se fixent sur la tête de l’imageur de la même manière.
Pour installer le miroir (figure 7), alignez la fente du miroir
(figure 8) avec la protubérance de la tête d’imageur et
pressez-les l’un contre l’autre pour les verrouiller ensemble.
Préparation de l’outil et de la zone
de travail
AVERTISSEMENT :
La préparation appropriée de l’outil et de la zone de
travail permet d’éviter de graves blessures. Les pro-
cédures suivantes doivent être respectées :
1. Étudiez la section Consignes de sécurité générales
de ce manuel (page 3).
Figure 5 — Installation de la pile
Aimant
Support
éjectable
Désen
clencheur
de pile
Oeillet
pour crochet
Figure 6 — Raccordement du câble à l’appareil
Affi cheur
portatif
Câble
Figure 7 — Miroir
Miroir
Figure 8 — Installation du miroir
Fente Protubérance
Figure 9 — Utilisation de l’imageur
Interrupteur
marche/arrêt
Flèche
DROITE
Flèche
GAUCHE
Écran
ACL
