102
ZCDR8850HCE Rev. D (01/16)
チャックの取り外しと取り
付け
チャックの 取り外し
警告
チャックを交換する前は、必ずバッテリパックを
取り外してください。
1. チャックの顎を、チャックネジに 到 達 で きるよう最
大限に開きます。
2. チャックのネジを、T25型のトルクスドライバを使
用して時計回り方向に回して取り外します。
3. Hi-Loスイッチを低速（ポジション1）にスライドさ
せます。
4. 六角レンチ（5/16”以上）の短い方の端をチャック
に挿入します。レンチをチャックに平行にし、チャ
ックをしっかりと締 め付けます。

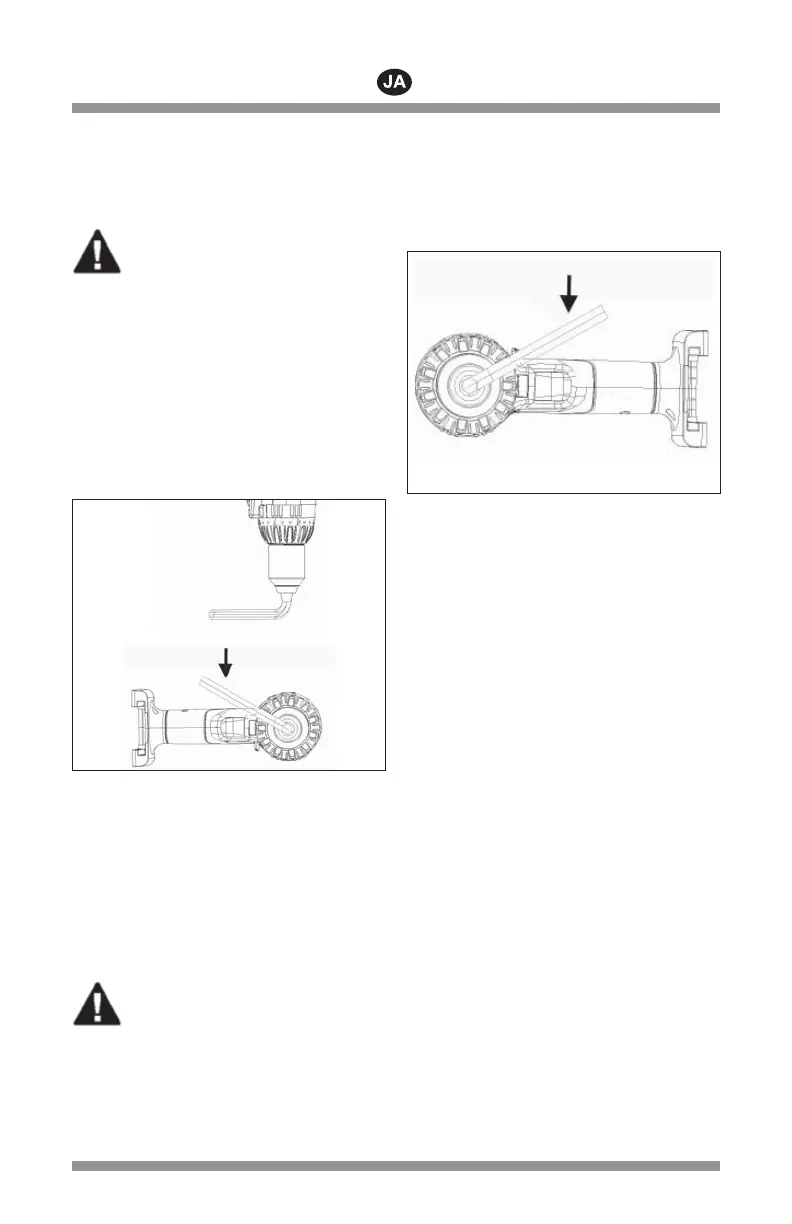

図13: チャックを緩める
5. チャックを硬い平面台に押し付けてサポートした
まま、六角レンチを左に傾けることができるよう
にドリルを置きます。
6. レンチをハンマーで叩き、チャックを緩めます。チ
ャックを反時計周り方向に回し、取り外します。
7. チャックを反時計方向に回して取り外してくだ
さい。
組み立て
警告
チャックを交換する前は、必ずバッテリパックを
取り外してください。
1. Hi-Loスイッチを低速位置にスライドさせます。
2. チャックのスピンドル（軸）をドライブ シャフト（駆
動軸）に装着します。
3. 六角レンチ（5/16”以上）の先をチャックに挿入し
ます。レンチをチャックの顎と平行に置き、チャッ
クをしっかりと締 め 付けます。
4. チャックを硬い平面台に押し付けてサポートし、
六角レンチを右に傾けることができるようにツー
ルに置き、レンチをハンマーで叩いてチャックを
締めます。
図14: チャックの締め付け
5. チャックの顎を最大限に開きます。
6. T25型トルクスドライバを使用して、左側のチャッ
クネジを挿 入し、45±10度の方向で反時計周りに
回転させて締め付けます。
バッテリの充 電
1. 電源コードのプラグを充電器のソケットに差し込
みます。
2. コードプラグのもう一端を電源コンセントに差し
込みます。
3. バッテリパックを充電器に差し込みます。バッテ
リパックを正しく充電器に置くと、充電器の上部
が点滅します。
— 緑のライトが点滅し始めます。これは充電器
がバッテリパックを充電中であることを示し
ています。
4. バッテリパックの燃料ゲージに充電率のパーセン
ト%値が表示されます。標準高速充電時間は、45
分です。
— バッテリが 25%充電されると、1つのライトが
緑に点灯します。
5. 高速充電が完了すると、バッテリパックの4つのライ
トがすべて緑に点灯します。これ はバッテリが 完
全に充電されたことを示し、充電器でも緑のライト
が点灯します。
6. 右側のLEDが黄色に点滅している場合は、バッテ
リパックが熱過ぎるか冷た過ぎるかなどの故障が
あることを意味します。充電器が熱すぎたり冷た
すぎたりすると、バッテリを高速で充電できませ
ん。バッテリ温度が 0°C〜45°Cの間、充電器は高速
充電モードに入ります。
7. 右側のLEDが赤色に点滅している場合は、バッテ
リパックが故障しているため、充電器はバッテリを
充電できません。
