88
ZCDR8850HCE Rev. D (01/16)
Montaje
ADVERTENCIA
Siempre retire la batería antes de volver a
colocar el portabrocas.
1. Deslice el interruptor Hi-Lo a la posición baja.
2. Enrosque el eje del portabrocas en el eje impulsor.
3. Inserte el extremo de una llave Allen (5/16” o
superior) en el portabrocas. Alinee la llave con las
mordazas del portabrocas y apriételas a mano.
4. Mientras soporta el portabrocas sobre una superficie
sólida, coloque la herramienta de modo que la llave
Allen quede inclinada a la derecha y golpee la llave
con un martillo para apretar el portabrocas.

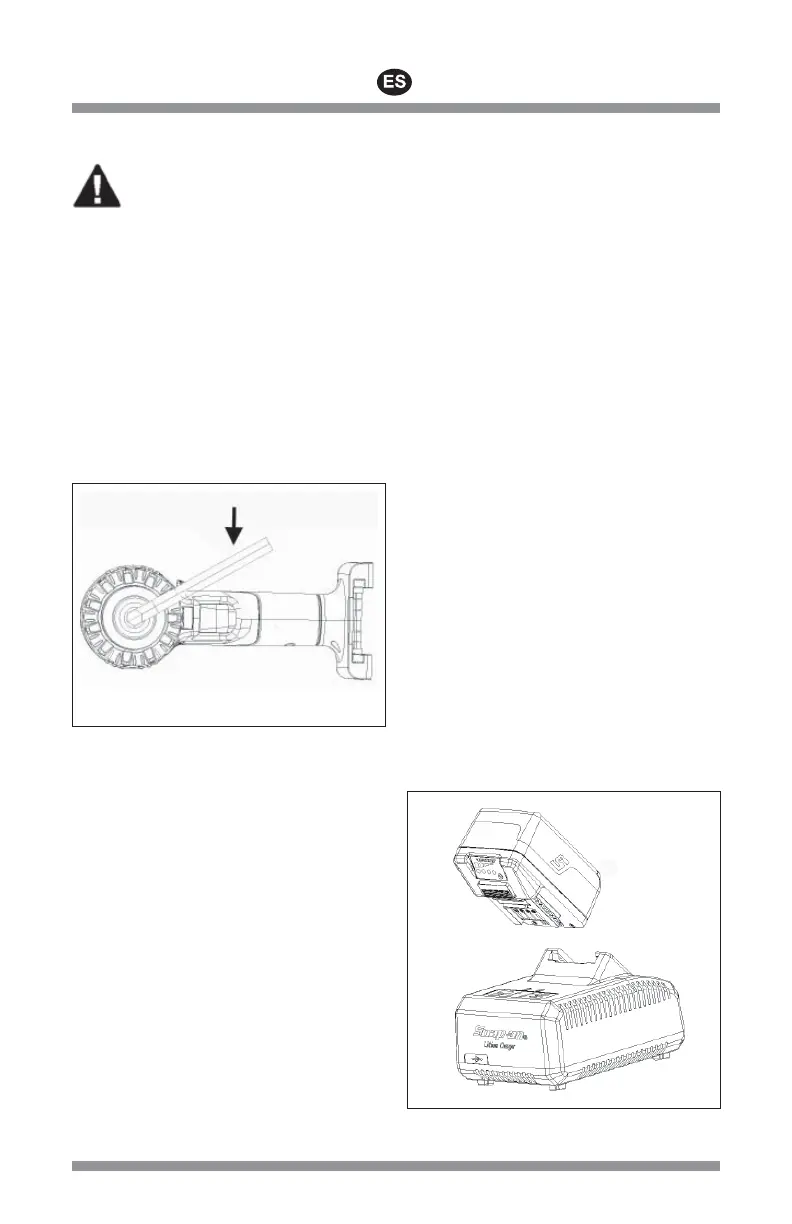

Figura 14: Cómo apretar el portabrocas
5. Abra las mordazas del portabrocas lo más posible.
6. Con una llave Torx tamaño T25, inserte el tornillo del
portabrocas de la izquierda y apriételo hacia la
izquierda a 45±10 pulg. lb.
Carga de la batería
1. Inserte el enchufe del cable eléctrico en el enchufe del
cargador.
2. Inserte el otro extremo del cable en el tomacorrientes.
3. Inserte la batería en el cargador. Coloque la batería de
modo que quede al ras de la parte superior del
cargador.
— El piloto verde empezará a destellar. Esto señala
que la batería se está cargando.
4. El indicador de carga de la batería muestra el
porcentaje de carga. La carga rápida normal tarda
45minutos.
— Cuando la batería se ha cargado en un 25%, el
primer piloto verde quedará encendido
permanentemente.
5. Cuando la carga rápida ha finalizado, los cuatro (4)
pilotos verdes de la batería quedarán encendidos, al
igual que el piloto verde del cargador, lo que indica que la
batería está plenamente cargada.
6. Si el piloto luminoso de la derecha destella de color
amarillo significa que la batería está caliente o fría. El
cargador no podrá realizar la carga rápida si la batería
está demasiado caliente o fría. El cargador pasa al modo
de carga rápida cuando la temperatura de la batería está
entre 0 °C y 45 °C.
7. Si el piloto derecho está destellando de color rojo, la
batería está defectuosa y la unidad no la podrá cargar.
8. Cuando la carga rápida ha finalizado, el cargador detecta
el voltaje de la batería y se apaga automáticamente para
evitar una sobretensión, y los cuatro pilotos del
indicador de carga, así como el del cargador,
permanecerán encendidos de color verde.
9. El cargador tiene un puerto USB, cuya corriente de salida
es de 0,5 A con voltaje de salida de 5 VCC. No lo conecte
a un aparato que requiera más de 0,5 A.
Figura 15: Inserción de la batería
