51
ZCDR8850HCE Rev. D (01/16)
sichergestellt, dass die Sicherheit des Ladegeräts
aufrechterhalten bleibt.
17. Den Standort des nächstgelegenen Snap-on
Reparatur-Centers erfahren Sie telefonisch vom
Snap-on Kundendienst unter +1-877-762-7664.
18. Um die Gefahr einerExplosion des Akkus zu
verringern, befolgen Sie diese Anweisungen und die
auf dem Akku markierten Hinweise.
19. Keinesfalls rauchen oder offene Funken oder
Flammen in der Nähe des Akkus oder des Motors
zulassen.
20. Niemals einen gefrorenen Akku aufladen.
21. Verwenden Sie das Ladegerät nicht in einem
geschlossenen Bereich oder bei auf irgendeine Weise
eingeschränkter Lüftung.
22. Verwenden Sie ein Verlängerungskabel nur, wenn es
unbedingt notwendig ist. Wenn ein
Verlängerungskabel verwendet werden muss, stellen
Sie sicher, dass:
— das Verlängerungskabel die gleiche Anzahl,
Größe und Form der Kontaktstifte wie der
Stecker am Ladegerät aufweist,
— das Verlängerungskabel korrekt verdrahtet ist
und sich in einwandfreiem elektrischem Zustand
befindet.
— der Kabelquerschnitt groß genug für die
Amperezahl des Ladegeräts ist, wie folgt
100-120-Volt-Ladegerät
Kabellänge (Fuß)
Leiterstärke (AWG)
25
50
100
18
18
18
220-240-Volt-Ladegerät
Kabellänge (m)
Leiterstärke (mm)
50
75
0,75
1,0
Empfohlene Länge des Verlängerungskabels
BEWAHREN SIE
DIESE ANLEITUNG
AUF
Funktionsbeschreibung

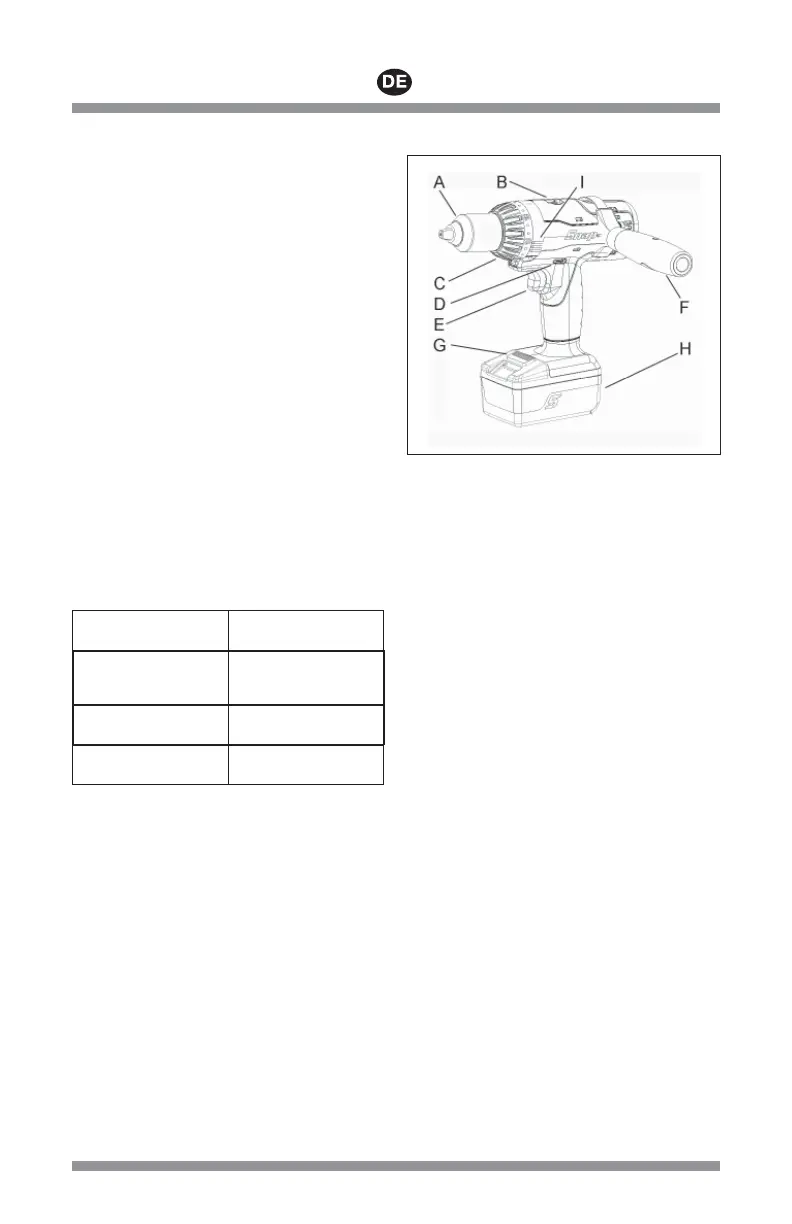

Abbildung 1: Akku-Bohrmaschine
A – Spannfutter
B – Gangversteller
C – Drehmomenteinstellring
D – Vorwärts-/Rückwärtsschalter
E – Auslöser
F – Zusätzlicher Griff
G – Entriegelungstaste
H – Akku
I – Anwendungsauswahlring
Technische Daten
Technische Daten der Bohrmaschine
Motorspannung ........................................... 18 V-
Kapazität des Spannfutters (schlüssellos) ..13 mm
Kippmoment .......................................... 50,9 Nm
Freilaufdrehzahl niedrig (1) .............. 0–500 min-1
Freilaufdrehzahl hoch (2) .............. 0–1.800 min-1
Schläge pro Minute niedrig (1) .....................8.000
Schläge pro Minute hoch (2) ......................28.800
Gewicht mit Akku ....................................... 2,0 kg
Länge .......................................................39,4 cm
Höhe ........................................................ 40,7 cm
Betriebstemperatur ......................-20 °C bis 60 °C
Geräuschemission* (getestet nach EN 60745)
Schalldruckpegel (A) ...............................78,9 dB
Ungewissheit, K ........................................3,0 dB
Schallleistungspegel (A) .........................90,5 dB
Ungewissheit, K ........................................3,0 dB
Schwingungsemission* (getestet nach EN 60745)
Vibrationspegel ..................................... 2,5 m/s
2
Ungewissheit, K .................................... 0,5 m/s
2
*Die angegebenen Werte wurden in Labortests
anhand der Standardnormen ermittelt und sind
nicht ausreichend für eine Verwendung in
Risikobeurteilungen. Die Werte, die an den
einzelnen Arbeitsorten gemessen werden, können
