ZCDR8850HCE Rev. D (01/16)
Herausnehmen und
Einsetzen des Spannfutters
Herausnehmen des Spannfutters
ACHTUNG
Nehmen Sie immer den Akku heraus, bevor das
Spannfutter ersetzt wird.
1. Öffnen Sie die Klemmbacken des Spannfutters so
weit wie möglich, um Zugang zur
Spannfutterschraube zu erlangen.
2. Entfernen Sie die Spannfutterschraube mit einem
T25-Torx-Schraubendreher, indem Sie die Schraube
im Uhrzeigersinn drehen.
3. Schieben Sie den Hi-Lo-Schalter in Position 1 für
niedrige Drehzahl.
4. Stecken Sie das kurze Ende eines
Innensechskantschlüssels (mind. 5/16 Zoll) in das
Spannfutter. Richten Sie die flache Seite des
Schlüssels mit dem Spannfutter aus und ziehen Sie
das Spannfutter gut fest.

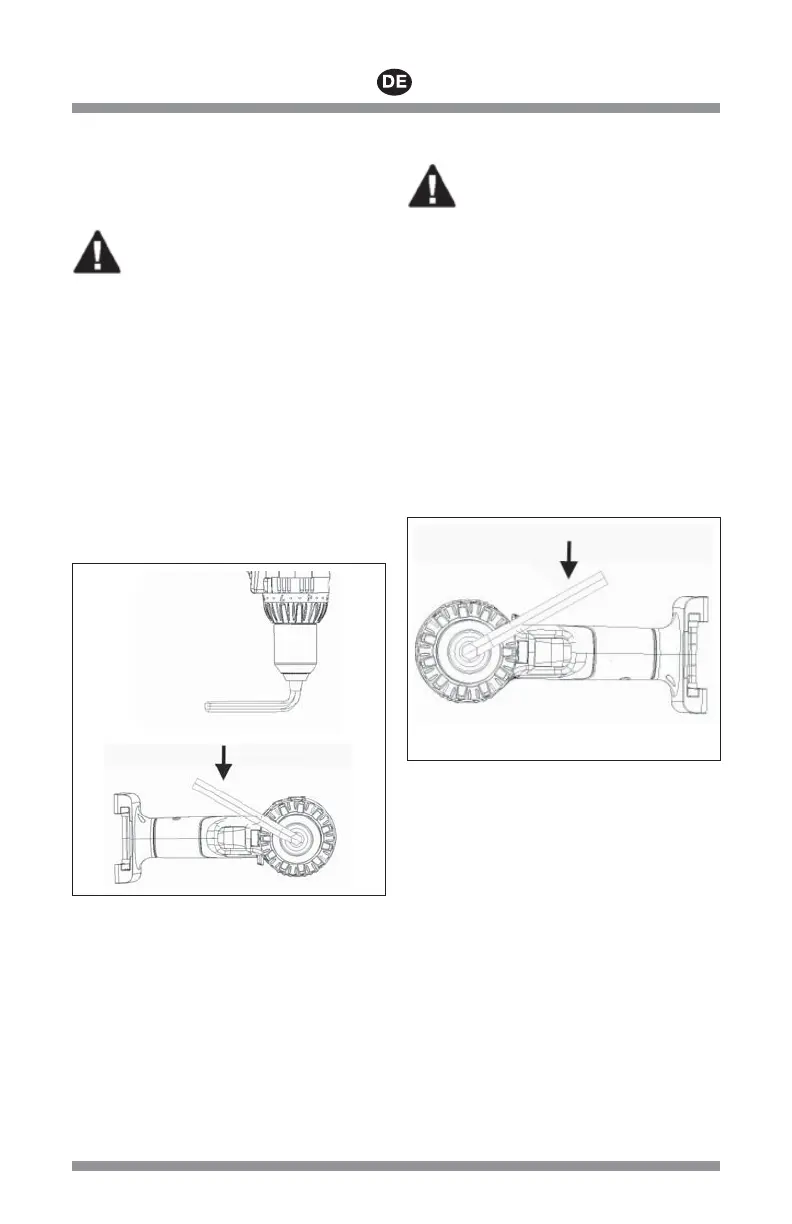

Abbildung 13: Lösen des Spannfutters
5. Während sich das Spannfutter sicher auf einer festen
Oberfläche befindet, positionieren Sie die
Bohrmaschine so, dass sich der
Innensechskantschlüssel nach links neigt.
6. Schlagen Sie mit einem Hammer gegen den
Schraubenschlüssel, um das Spannfutter zu lösen.
Drehen Sie das Spannfutter entgegen dem
Uhrzeigersinn, um es abzunehmen.
7. Entfernen Sie das Spannfutter, indem Sie es nach
links drehen.
Montage
ACHTUNG
Nehmen Sie immer den Akku heraus, bevor das
Spannfutter ersetzt wird.
1. Schieben Sie den Hi-Lo-Schalter in die Position für
niedrige Drehzahl.
2. Drehen Sie die Spannfutterspindel in die
Antriebswelle.
3. Stecken Sie das Ende des Innensechskantschlüssels
(mind. 5/16 Zoll) in das Spannfutter. Richten Sie die
flache Seite des Schlüssels mit den Klemmbacken
des Spannfutters aus und ziehen Sie das Spannfutter
mit der Hand fest.
4. Während sich das Spannfutter sicher auf einer festen
Oberfläche befindet, positionieren Sie das Werkzeug
so, dass der Innensechskantschlüssel nach rechts
neigt, und schlagen Sie mit einem Hammer gegen
den Schlüssel, um das Spannfutter festzuziehen.
Abbildung 14: Festziehen des Spannfutters
5. Öffnen Sie die Klemmbacken des Spannfutters so
weit wie möglich.
6. Setzen Sie die linke Spannfutterschraube ein und
ziehen Sie sie mit einem T25-Torx-Schraubendreher
durch Drehen gegen den Uhrzeigersinn auf 5±1 Nm
fest.
Aufladen des Akkus
1. Stecken Sie das Netzkabel in die Buchse des Ladegeräts
ein.
2. Stecken Sie das andere Ende des Kabels in die
Netzsteckdose ein.
3. Legen Sie den Akku in das Ladegerät ein. Platzieren
Sie den Akku so, dass er oben bündig mit dem
Ladegerät abschließt.
— Die grüne Lampe beginnt zu blinken. Dies
bedeutet, dass das Ladegerät den Akku auflädt.
