23
ZCDR8850HCE Rev. D (01/16)

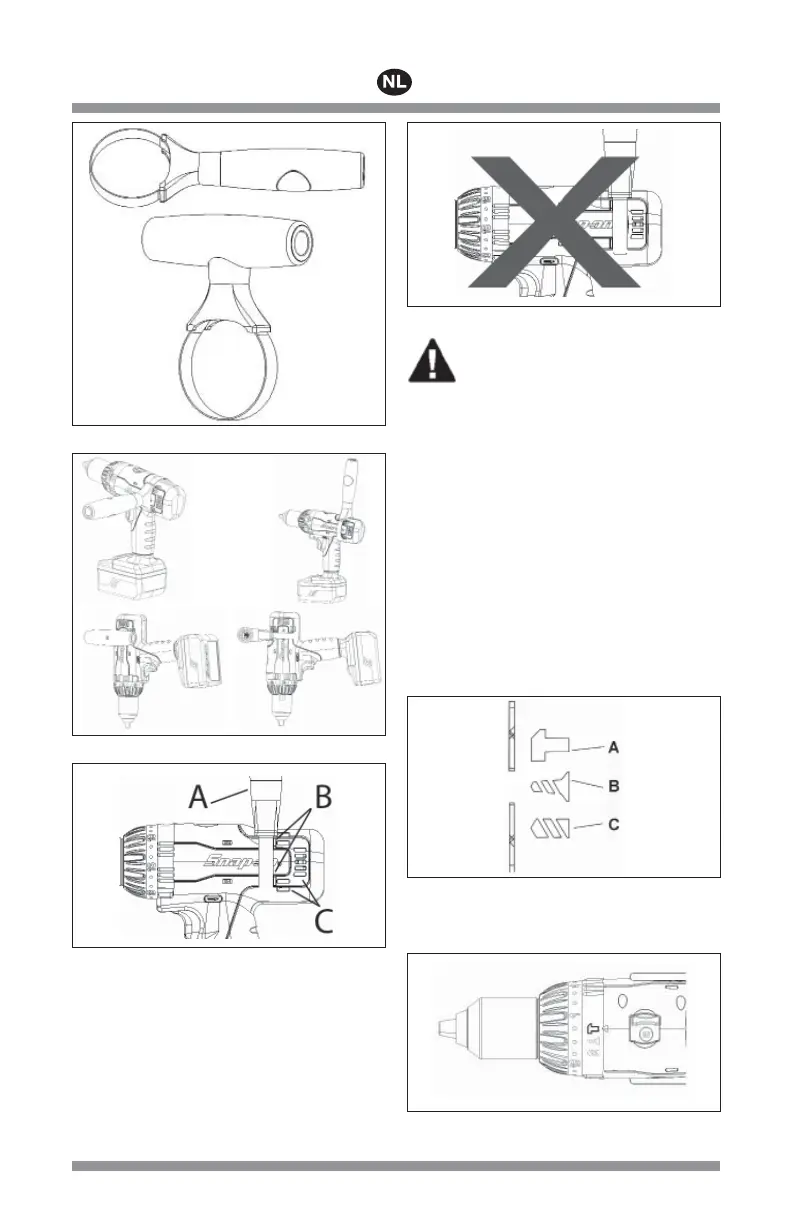

Afbeelding 2: Hulphandvat
Afbeelding 3: Het hulphandvat bevestigen
Afbeelding 4: JUIST - Ventilatiegaten open
A – Handvat
B – Rib
C – Ventilatiegaten
Afbeelding 5: ONJUIST - Ventilatiegaten gesloten
WAARSCHUWING
BLOKKEER DE VENTILATIEOPENINGEN NIET!
1. Om het handvat vast te zetten, maakt u de greep van
het handvat zover los dat de ring groot genoeg is om
over de achterkant van het gereedschap te schuiven.
Schuif de ring voorbij de ribben op het huis om te
voorkomen dat hij de ventilatiegaten blokkeert. Zet
het handvat in de gewenste stand en draai het handvat
dan rechtsom goed aan.
2. Om het handvat te verwijderen, draait u de greep van
het handvat linksom los totdat de ring groot genoeg is
om hem van het gereedschap te schuiven.
Toepassing
Afbeelding 6: Standen van de toepassingkeuzering
A – Hamermodus
B – Schroefmodus
C – Boormodus
Afbeelding 7: Hamermodus
