54
ZCDR8850HCE Rev. D (01/16)

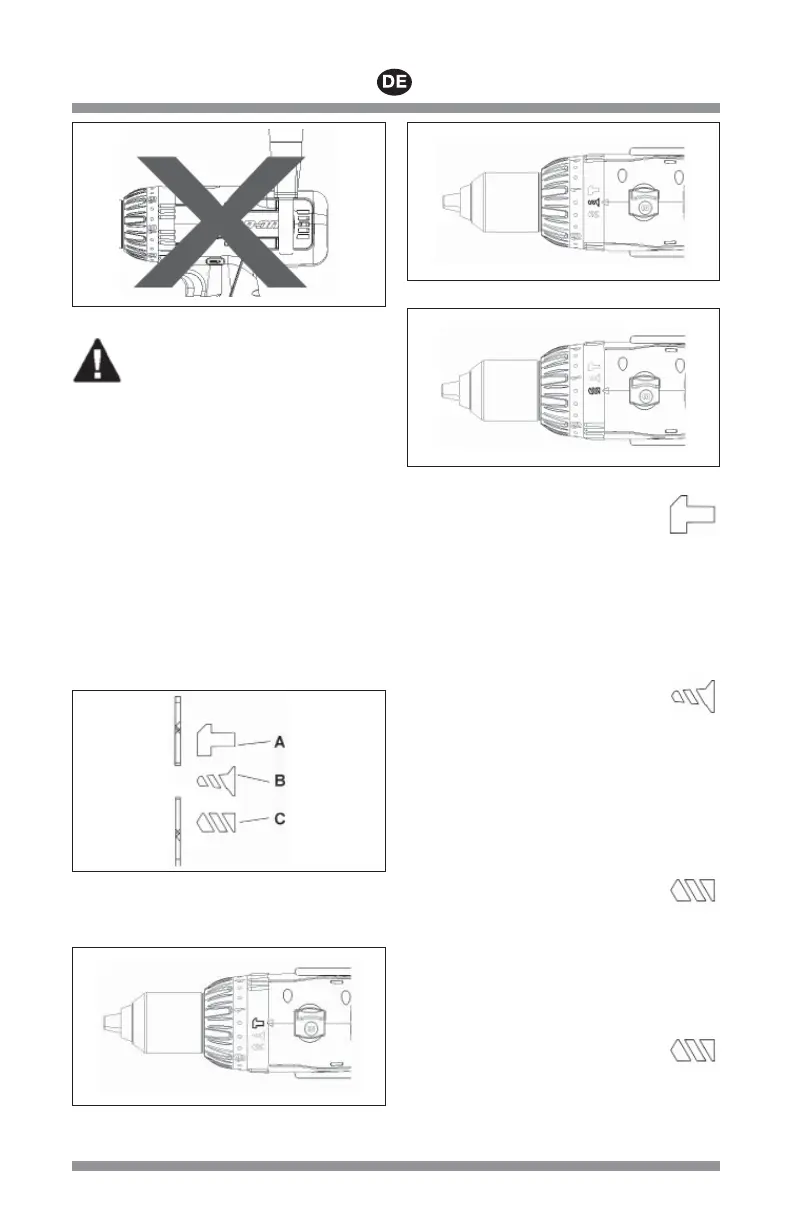

Abbildung 5: FALSCH – Blockierte Entlüftungsöffnungen
ACHTUNG
NICHT DIE LÜFTUNGSÖFFNUNGEN BLOCKIEREN!
1. Zum Installieren des Griffs lockern Sie den Handgriff,
bis der Ring groß genug ist, um sich über das hintere
Ende des Werkzeugkörpers schieben zu lassen.
Achten Sie darauf, den Ring über die Passrippen am
Gehäuse hinauszuschieben, damit er die
Entlüftungsöffnungen nicht blockiert. Drehen Sie den
Griff in die gewünschte Position und ziehen Sie ihn im
Uhrzeigersinn fest, bis er sicher sitzt.
2. Zum Entfernen des Griffs lösen Sie den Handgriff
durch Drehen entgegen dem Uhrzeigersinn, bis der
Ring groß genug ist, um ihn vom Werkzeug zu
schieben.
Anwendung
Abbildung 6: Anwendungsauswahlring-Modus
A – Hammermodus
B – Schraubmodus
C – Bohrmodus
Abbildung 7: Hammermodus
Abbildung 8: Schraubmodus
Abbildung 9: Bohrmodus
Bohren in Beton
Drehen Sie den ANWENDUNGSAUSWAHLRING
(Abb. 7), bis das Hammersymbol mit dem Pfeil
ausgerichtet ist. Verwenden Sie für Beton-/
Mauerwerkbohren nur Hochgeschwindigkeitsbits mit
Karbidspitze, die zum Gebrauch mit Mauerwerk
zugelassen sind. Ziehen Sie das Bit mehrmals heraus,
um übermäßigen Staub zu entfernen und ein
Festklemmen des Bits im Bohrloch zu vermeiden.
Eindrehen von Schrauben
Drehen Sie den ANWENDUNGSAUSWAHLRING
(Abb. 8), bis das Hammersymbol mit dem Pfeil
ausgerichtet ist. Stellen Sie den DREHMOMENT-
EINSTELLRING (Abb. 1) auf die entsprechende Zahl für
das Bohrmaterial. Testen Sie an einem Abfallstück,
welche Drehmomenteinstellung geeignet ist, um die
Schraube in die richtige Tiefe zu treiben, d. h. kurz bevor
die interne Kupplung schleift.
Bohren in Holz
oder Verbundmaterial
Drehen Sie den ANWENDUNGSAUSWAHLRING
(Abb. 9), bis das Bohrersymbol mit dem Pfeil
ausgerichtet ist. Verwenden Sie zum Bohren in Holz
oder Verbundmaterial Holzschlangenbits, Flachbits oder
Spiralbits. Ziehen Sie das Bit mehrmals heraus, um die
Bohrspäne zu entfernen und ein Festklemmen des Bits
im Bohrloch zu vermeiden.
Bohren in Kunststoff
Drehen Sie den ANWENDUNGSAUSWAHLRING
(Abb. 9), bis das Bohrersymbol mit dem Pfeil
ausgerichtet ist. Verwenden Sie zum Bohren in
Kunststoffen niedrigere Drehzahlen, um ein Schmelzen
zu verhindern.
