84
ZCDR8850HCE Rev. D (01/16)

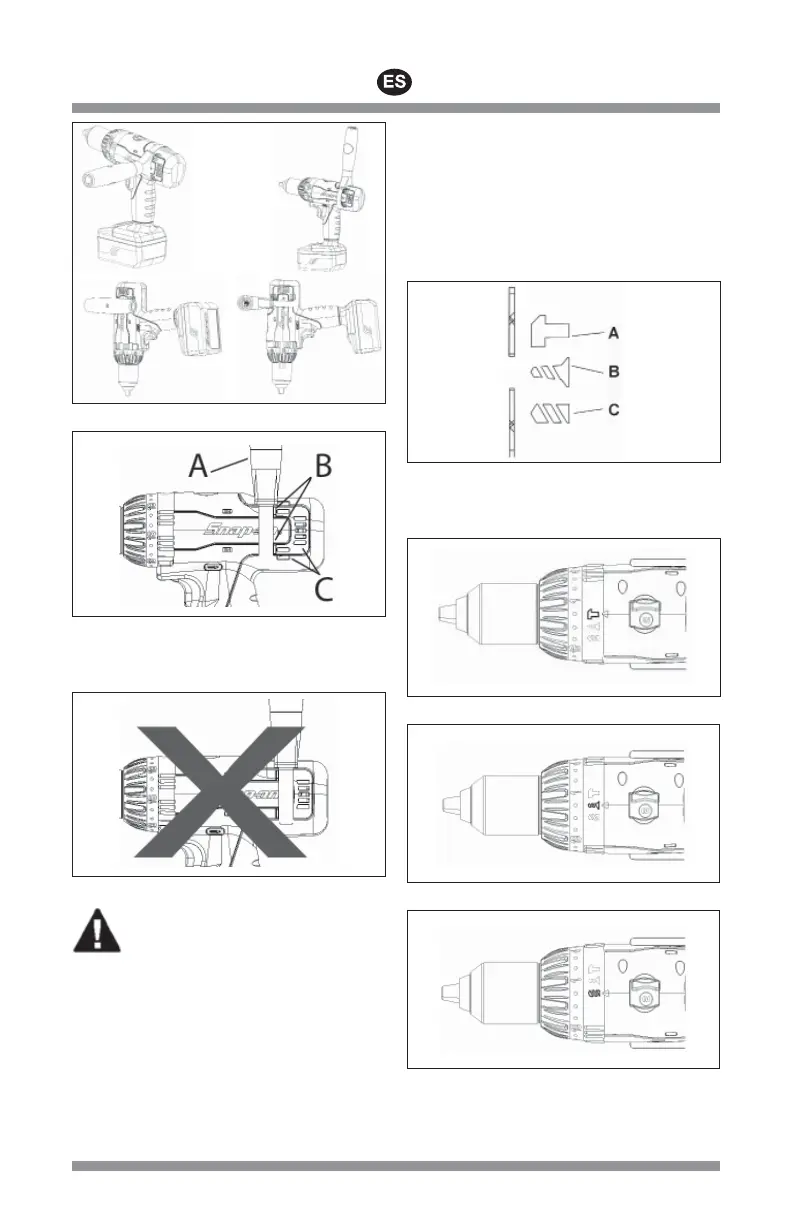

Figura 3: Instalación del mango auxiliar
Figura 4: CORRECTO: orificios destapados
A – Mango
B – Varilla
C – Orificios de ventilación
Figura 5: INCORRECTO: orificios tapados
ADVERTENCIA
¡NO BLOQUEE LOS ORIFICIOS DE VENTILACIÓN!
1. Para instalar el mango, afloje su agarre hasta que el
anillo sea lo suficientemente grande como para
deslizarlo sobre la parte trasera del cuerpo de la
herramienta. Pase el anillo más allá de las varillas de
localización en la caja, para evitar que bloquee los
orificios. Gire el mango a la posición deseada y gírelo
hacia la derecha hasta que esté bien apretado.
2. Para desmontar el mango, gírelo hacia la izquierda
para aflojarlo hasta que esté lo suficientemente
grande como para sacarlo de la herramienta.
Aplicación
Figura 6: Modo del anillo selector de aplicación
A – Modo de martillo
B – Modo de destornillador
C – Modo de taladro
Figura 7: Modo de martillo
Figura 8: Modo de destornillador
Figura 9: Modo de taladro
