Yunque con pasador
1. Al instalar un tubo de impacto, coloque la barra de
avance/marcha atrás en la posición central para evitar
el arranque accidental de la herramienta o extraiga la
batería.
2. Alinee el orificio en el tubo con el pasador en el
yunque.
3. Alinee los cuadrados entre sí y empuje el tubo en el
yunque hasta que el pasador esté en el orificio del
tubo.
4. Para retirar el tubo de impacto, utilice un objeto con
punta para empujar el pasador hasta que pase a
través del orificio. Luego saque el tubo de impacto.
Este tipo de yunque es adecuado para uso industrial, como
por ejemplo una cadena de montaje.
Uso del selector de velocidad
El botón selector de velocidad sirve para controlar la
velocidad del yunque, la velocidad de impacto y la
torsión.

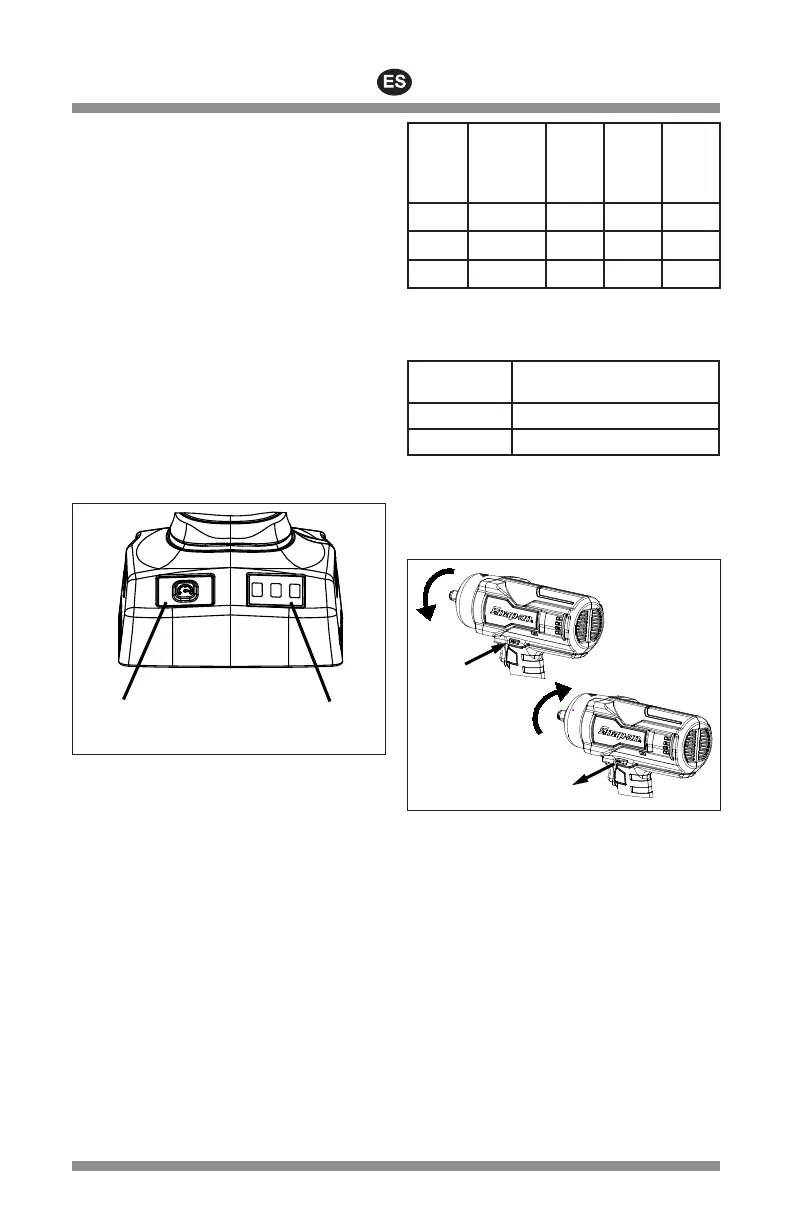

Figura 2: Selector de velocidad
Los ajustes de velocidad pueden establecerse por
separado para CCW (marcha atrás) y CW (avance). Esta
función puede servir para retirar tornillos a plena
velocidad y volverlos a poner a una velocidad menor que
permita más control.
1. Tire del gatillo y suéltelo para encender la herramien-
ta. Aparecerá la selección de velocidad de acuerdo a
la información sobre el selector de velocidad de la
tabla siguiente.
2. Pulse el selector de velocidad para que vaya pasando
por las tres modalidades de velocidad. Empiece a tra-
bajar cuando se encienda la velocidad deseada.
VELOCI-
DAD
CONFI-
GURA-
CIÓN
PANTALLA
DE SELEC-
CIÓN DE
VELOCIDAD
VELOCI-
DAD
IPM
PAR
% *
1
0-395 0-560 0-25%
2
0-780 0-1150 0-50%
3
0-1570 0-2300 0-100%
* Efecto en % de torsión obtenido con un perno
hexagonal de 25,4mm (1-1/4 plg.). Para verificar la
torsión siempre debe emplearse una llave de torsión.
COLOR DE LA
LUZ
DIRECCIÓN
Verde CCW (atrás)
Rojo CW (adelante)
Interruptor de avance / marcha atrás
El interruptor de avance/marcha atrás determina la
dirección de giro del yunque, ya sea hacia la derecha o
hacia la izquierda.
A
Figura 3: Interruptor de avance / marcha atrás
A – Apriete el interruptor para marcha atrás o
rotación hacia la izquierda.
B – Suelte el interruptor para avance o rotación
hacia la derecha.
Para cambiar la dirección de rotación del yunque:
1. Cerciórese de que la llave de impacto se haya deteni-
do y no funcione.
2. La posición del interruptor de avance / marcha atrás
determina la dirección de rotación del yunque. Las
posiciones del interruptor, cuando la herramienta
tiene la posición que se muestra anteriormente, son:
— Avance (B arriba), el yunque gira hacia la dere-
cha,
— Marcha atrás (A arriba), el yunque gira hacia la
izquierda.
