13
B

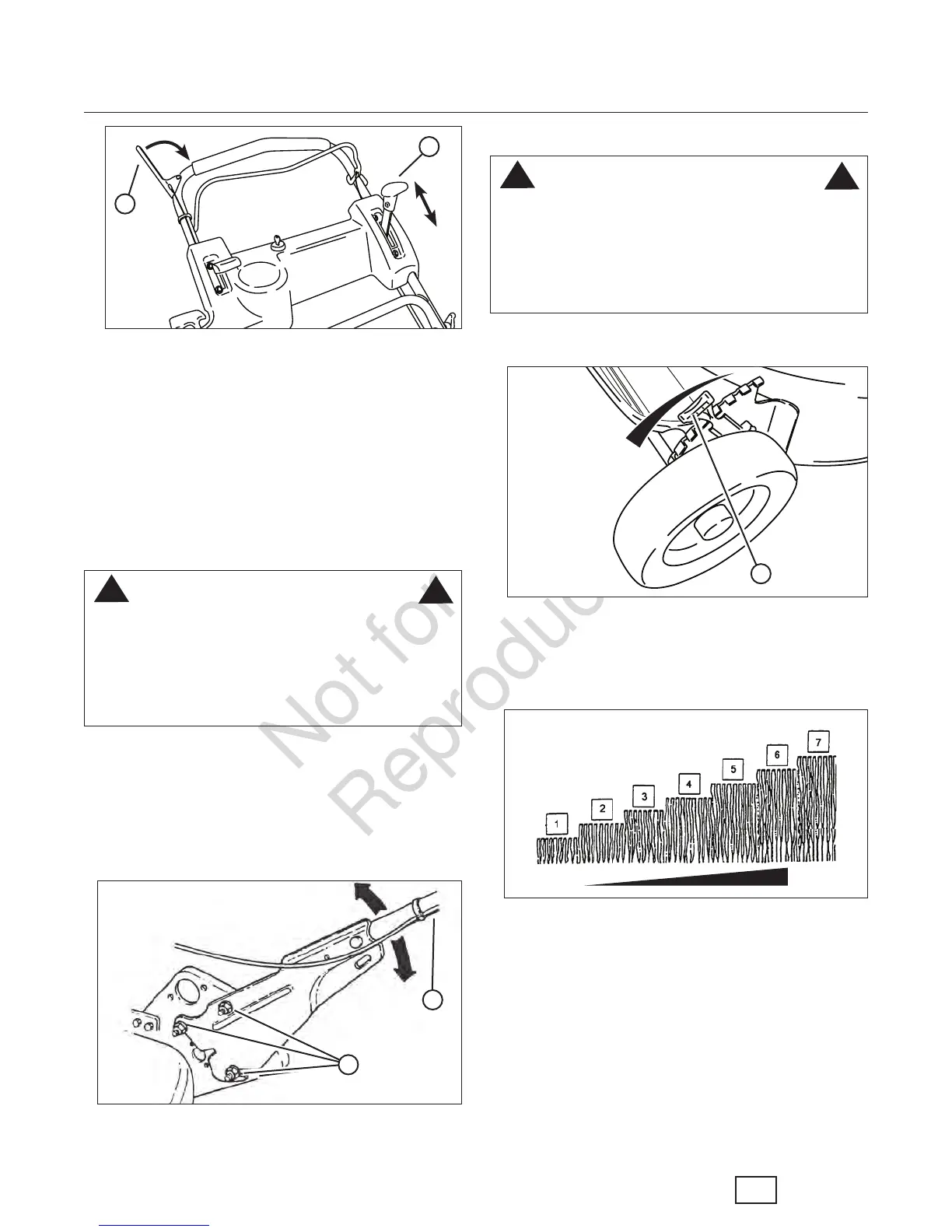

Figura 4: Controles de transmisión del cortacésped
A
Detención del cortacésped
1. Para detener el movimiento hacia adelante del
cortacésped, suelte el control de transmisión de las
ruedas.
2. Para detener el motor y la cuchilla, suelte el control de la
cuchilla.
3. Modelos de arranque eléctrico: Retire la llave del
interruptor de arranque eléctrico.
Ajuste de la altura del manillar
ADVERTENCIA
NO intente realizar mantenimiento, ajustes o reparaciones
con el motor y la cuchilla en funcionamiento. DETENGA
el motor y la cuchilla. Desconecte el cable de la bujía y
fíjelo lejos de la bujía. El motor y los componentes están
CALIENTES. Para evitar quemaduras graves, espere
suficiente tiempo a que todos los componentes se enfríen.
!
!
La altura del manillar del cortacésped se puede ajustar de la
siguiente manera:
1. Suelte las tuercas inferiores (A, Figura 5) en la parte
inferior de cada lado del manillar.
2. Mueva el conjunto de manillar (B) hacia arriba o hacia
abajo hasta lograr la posición deseada.
3. Apriete las tuercas inferiores en la parte inferior de cada
lado del manillar para mantener la posición deseada.
Figura 5: Ajuste de la altura del manillar
B
A
Ajuste de altura de corte
ADVERTENCIA
NO intente realizar mantenimiento, ajustes o reparaciones
con el motor y la cuchilla en funcionamiento. DETENGA
el motor y la cuchilla. Desconecte el cable de la bujía y
fíjelo lejos de la bujía. El motor y los componentes están
CALIENTES. Para evitar quemaduras graves, espere
suficiente tiempo a que todos los componentes se enfríen.
!
!
1. Tire del seguro de ajuste de altura (A, Figura6) hacia
afuera y mueva hasta la altura de corte deseada.
Figura 6: Ajuste de la altura de corte
A
2. Ajuste todas las ruedas en la misma altura de corte. La
posición de corte más alta es la ranura 7 (Figura 7). La
posición de corte más baja es la ranura 1.
10,16 cm
3,18 cm
Figura 7: Ajustes de la altura de corte (aproximados)
Operación
es
