25
Entretien
Remplacement du disque entraîné (Suite)
2. À l'aide d'une pince à becs pointus, décrocher le ressort
d'entraînement (A, Figure 30) et glisser l'ensemble
disque entraîné hors de l'arbre hex.
3. Enlever les deux circlips (A, Figure 31) qui retiennent le
disque entraîné en caoutchouc (B) à l'ensemble disque
entraîné.
4. Installer un nouveau disque entraîné en caoutchouc sur
l'ensemble disque entraîné, et fixer avec les anneaux de
retenue.
5. Inverser les procédures ci-dessus pour le réassemblage
et l'installation de l'ensemble disque entraîné.
A

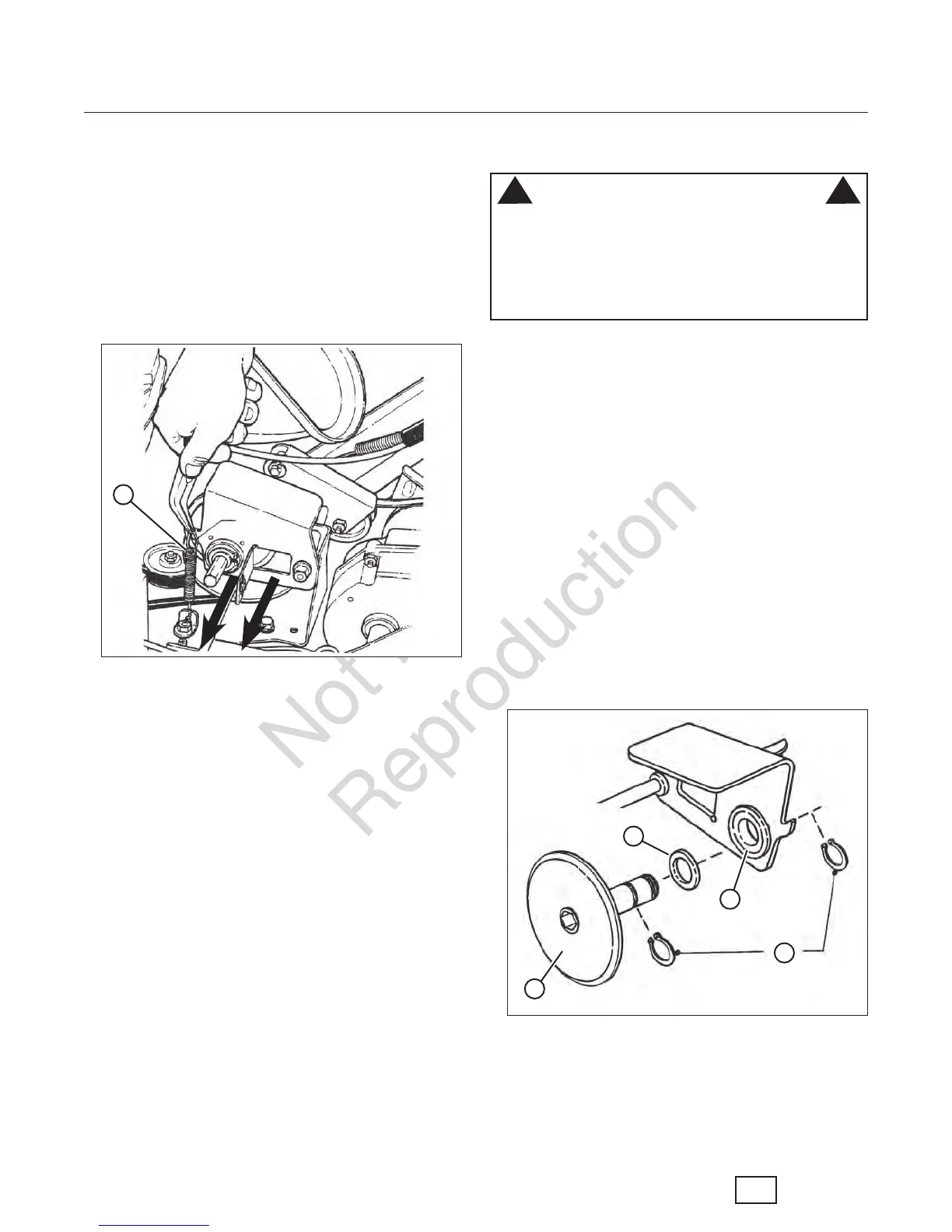

Figure 30 : Enlever l'ensemble disque entraîné
Remplacement du palier du
disque entraîné
AVERTISSEMENT
NE PAS effectuer d'entretien, réglage ou réparation avec
le moteur et la lame en marche. ARRÊTER le moteur et la
lame. Débrancher le câble de la bougie d'allumage et le
sécuriser loin de la bougie. Le moteur et ses pièces sont
CHAUDS. Pour éviter les brûlures graves, laisser refroidir
toutes les pièces suffisamment longtemps.
! !
IMPORTANT : Le palier sur ces machines est entré dans
le plateau de pression. Le palier devra être enlevé avec un
maillet ou un gros poinçon. Un nouveau palier avec quatre
vis de retenue devra être acheté pour remplacer le palier
existant.
Si le palier du disque entraîné doit être remplacé, remplacer
le palier comme suit :
1. Enlever l'ensemble disque entraîné. Se reporter à la
section « Remplacement du disque entraîné ».
2. Enlever les deux circlips (A, Figure 31) qui retiennent le
disque entraîné en caoutchouc (B) au plateau de pres-
sion.
3. Glisser le moyeu du disque entraîné en caoutchouc du
palier.
4. Enlever le palier existant (C).
5. Installer un nouveau palier et fixer le plateau de pression
avec les quatre vis de retenue. Bien serrer les vis.
6. Réassembler les composants dans l'ordre inverse.
REMARQUE : S'assurer de replacer la rondelle de réglage
(D) en réassemblant l'ensemble disque entraîné.
A
Figure 31 : Remplacer le disque entraîné
B
D
C
