Snapper NXT 7800752 - Réglage de la Commande Dentraînement

www.snapper.com18
Entretien
Réglage de la commande
d’entraînement
La commande d’entraînement (A, Figure 16) devrait
embrayer la transmission lorsque la commande est poussée
vers l’avant, et devrait désembrayer la transmission
lorsqu’elle est tirée complètement vers l’arrière.
Si la transmission ne s’embraye ou ne se désembraye pas,
un réglage peut être effectué comme suit :
• Si la transmission ne s’embraye pas, augmenter la
tension du câble d’entraînement en tournant le tendeur
(A, Figure 17) un demi-tour dans le sens opposé des
aiguilles d’une montre pour déplacer les bagues d’extré-
mité (B) hors du tendeur. Vérifier et répéter au besoin.
• Si la transmission ne se désembraye pas, diminuer la
tension* du câble d’entraînement en tournant le tendeur
un demi tour dans le sens des aiguilles d’une montre
pour déplacer les bagues d’extrémité vers le tendeur.
Vérifier et répéter au besoin.
*IMPORTANT : Avant d’essayer de diminuer la tension du
câble d’entraînement, effectuer le test suivant :
1) Avec la tondeuse en marche, poussez la commande
d’entraînement vers l’avant et vers l’intérieur pour pro-
pulser la tondeuse vers l’avant.
2) Tirer la commande d’entraînement vers l’arrière à la
position neutre et tirer immédiatement la tondeuse vers
l’arrière. Vous devriez ressentir une certaine résistance
des roues motrices. Ceci est normal.
3) Sans embrayer le système d’entraînement, pousser la
tondeuse vers l’avant, puis la tirer vers l’arrière une
autre fois. Cette fois-ci il ne devrait y avoir aucune
résistance. Si tel est le cas, alors un ajustement du
câble d’entraînement n’est pas nécessaire. Toutefois, si
on ressent encore une résistance, alors ajuster le câble
d’entraînement.
Avertissement : Un réglage incorrect peut causer une
usure prématurée et / ou des dommages aux composants
d’entraînement.

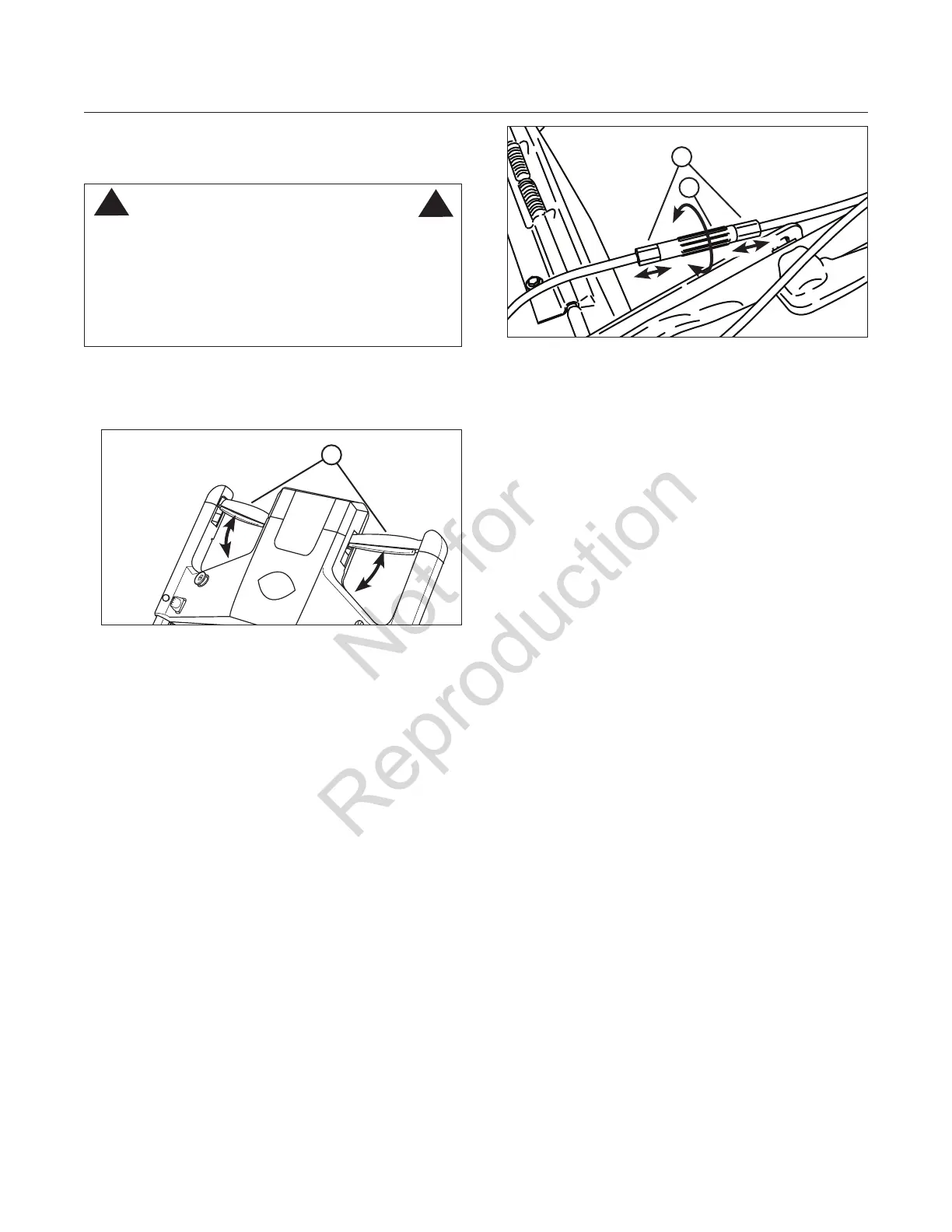

Figure 16 : Commande d’entraînement
A
Figure 17 : Réglage du câble d’entraînement
A
B
AVERTISSEMENT
NE PAS effectuer d’entretien, de réglage ou de réparations
lorsque le moteur et la lame sont en marche. ARRÊTER la
lame et le moteur. Retirer la clé de démarrage. Débrancher
et fixer le câble de la bougie d’allumage loin de la bougie.
Le moteur et les composants sont CHAUDS. Éviter les
brûlures graves, allouer suffisamment de temps pour
permettre à tous les composants de refroidir.
!
!
