5

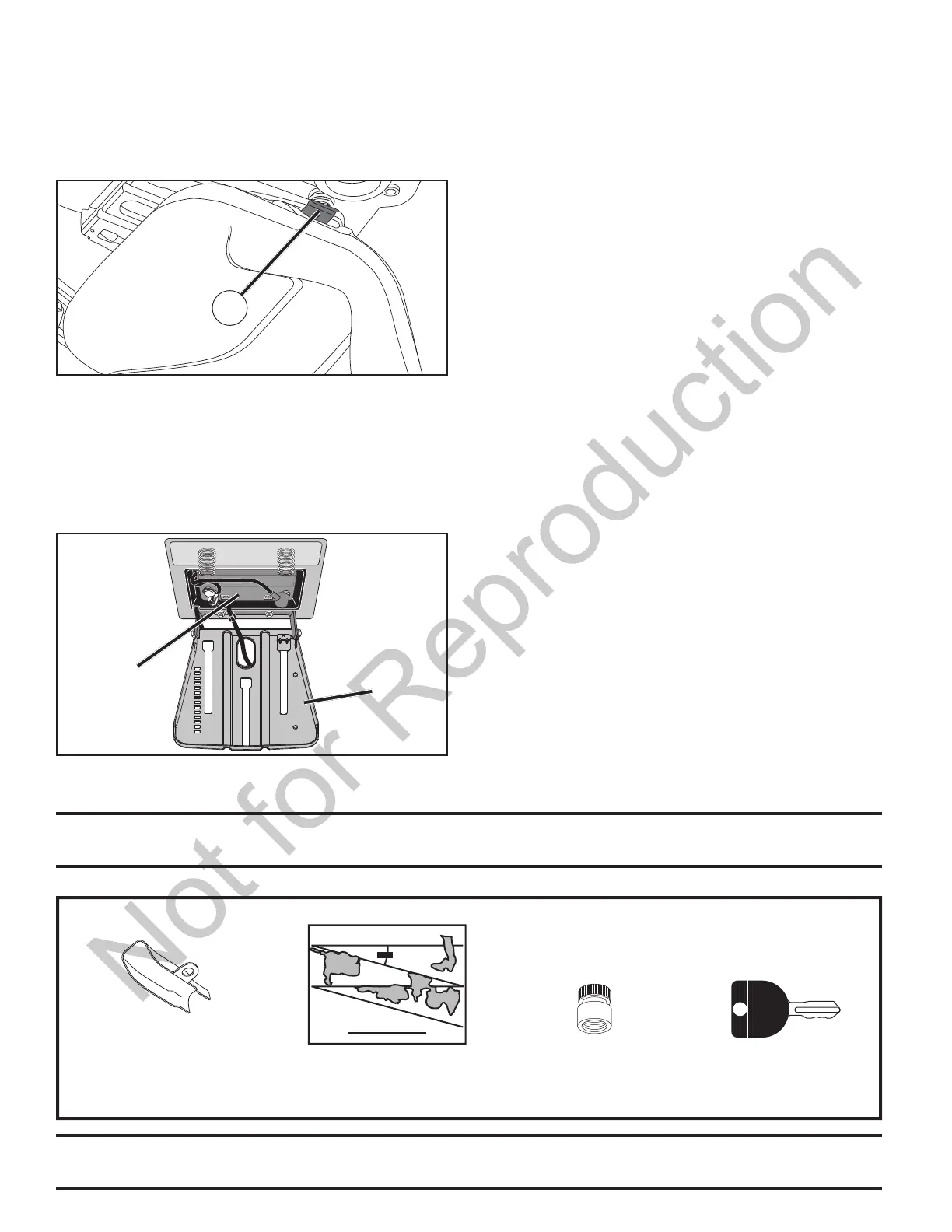

PEDAZOS PARA LA MONTAJE
Llaves
Llaves Hoja de pendiente
(1) Accesorio del conexión
Extensión del aceite
MONTAJE
Fig. 2
ASIENTO
ETIQUETA
VERIFIQUE LA BATERÍA (Vea Fig. 2)
• Levante del asiento a la posición levantada.
AVISO: Si esta batería esta utilizada después del mes y año
indicado sobre la etiqueta (la etiqueta que se encuentra entre
los terminales), cargue la batería por un mínimo de una hora a
6-10 amps. (Vea “BATERÍA” en la sección de Mantenimento de
este manual.)
• Para instale la batería, y cable de la batería, realice el pro-
cedimiento descrito en “REEMPLAZAR LA BATERÍA” del
capítulo de Servicio y Ajustes de este manual.
Su tractor nuevo ha sido montado en la fábrica con la excepción de aquellas partes que no se han montado por razones de envío.
HERRAMIENTAS NECESARIAS PARA EL
MONTAJE
Un juego de llaves de tubo facilitará el montaje. A continuación
se enumeran los tamaños de las llaves estándar.
(1) Llaves de 1/2" Medidor de presión de las llantas
(2) Llaves de 7/16" Cuchillo para todo uso Pinzas
Cuando en este manual se mencionan los términos “mano de re cha”
o “mano izquierda” se refiere a cuando usted se encuentra en la
posición de operación (sentado/a detrás del volante de dirección).
PARA REMOVER EL TRACTOR DE LA
CAJA DE CARTÓN
DESEMPAQUE LA CAJA DE CARTÓN
• Remueva todas las partes sueltas que estén accesibles, y
las cajas de partes, de la caja de cartón grande.
• Cortar a lo largo de las líneas de puntos en todos los cuatro
paneles de cartón. Remover los paneles de cierre y aplanar
los paneles laterales.
• Revise si hay partes sueltas adicionales o cartón y re mué-
va las.
ANTES DE REMOVER EL TRACTOR DE LA
CORREDERA
PARA AJUSTAR EL ASIENTO (Vea Fig. 3)
• Siéntese sobre el asiento.
• Levante la palanca del ajuste (A) hacia arriba y mueva el
asiento hasta que alcance una posición cómoda que le
permita presionar completamente sobre el pedal del freno.
• Desconecte la palanca para trabar el asiento en la posición.
A
Fig. 3
