Snow Devil WSE2013 - Schematic Drawing

090612
17
FRANÇAIS
ENGLISH

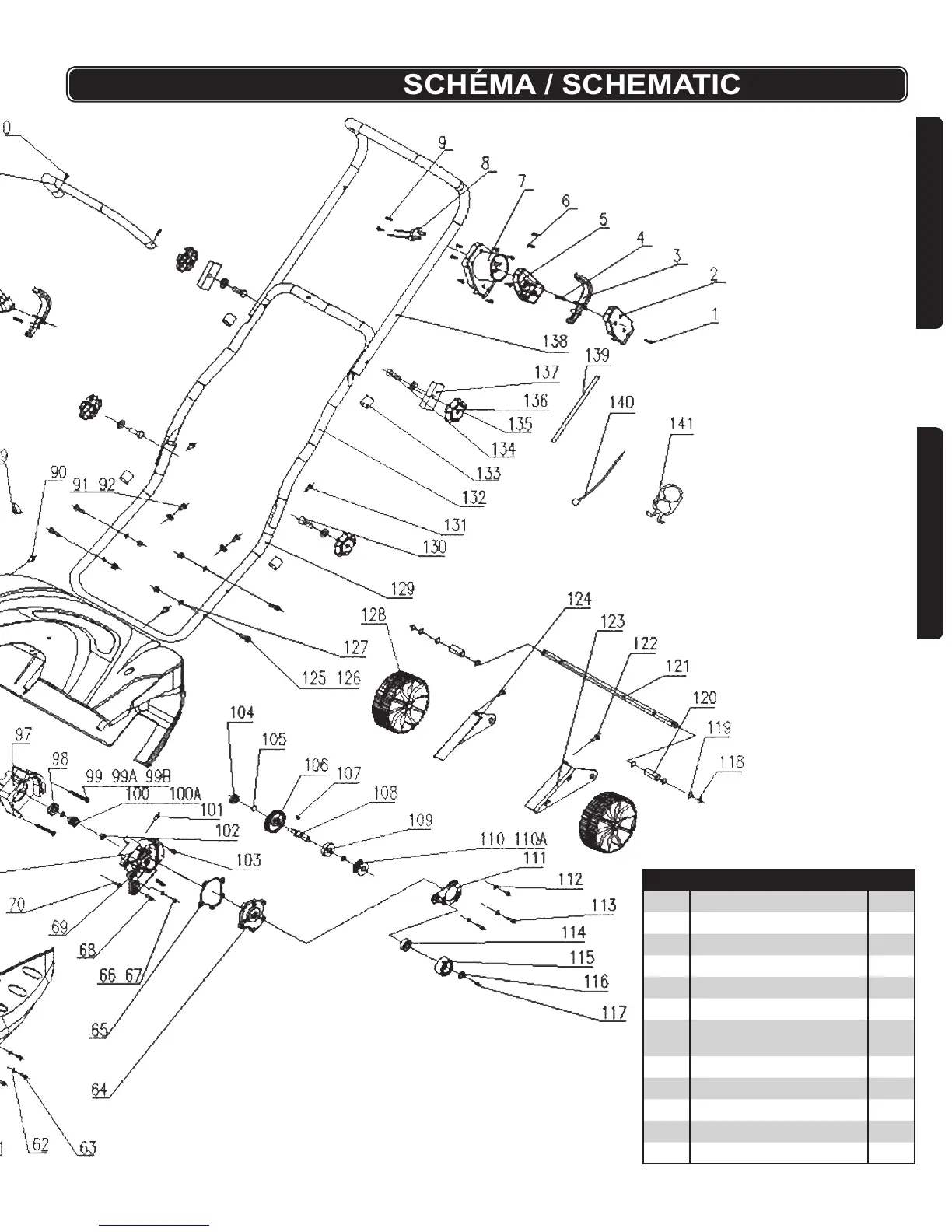

SCHÉMA / SCHEMATIC DRAWING
N
O.
DESCRIPTION QTÉ.
1 Vis 3
2 Support gauche du commutateur 1
3 Levier du commutateur 2
4 Ressort 2
5 Support droite du commutateur 1
6 Vis 5
7 Logement d'interrupteur et
connexion électrique
1
8 Goupille de prise 1
9 Vis 2
10 Vis 2
11 Barre du commutateur 1
12 Commutateur 1
