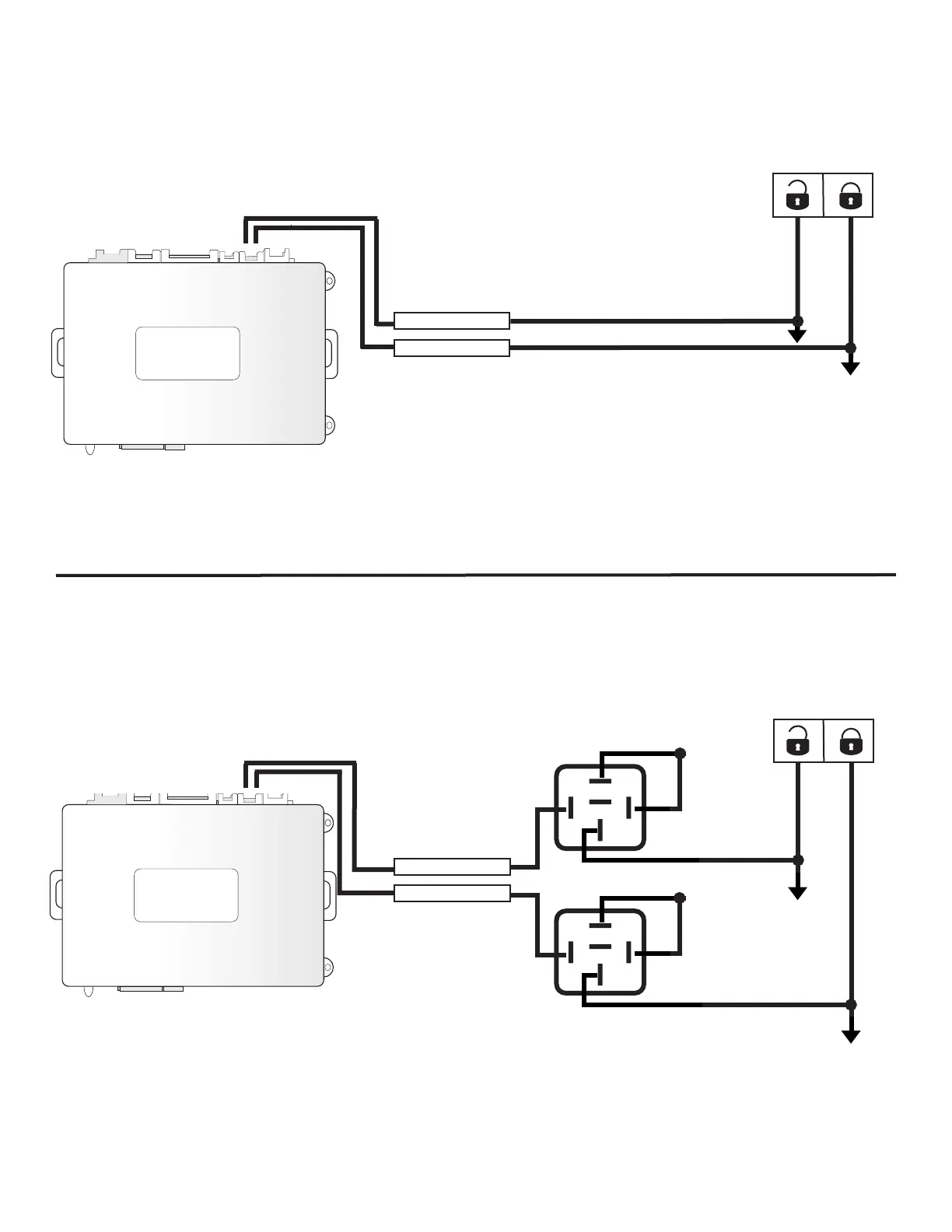

DOOR LOCK RELAY DIAGRAMS CONTINUED
BLUE - UNLOCK
GREEN - LOCK
POSITIVE TYPE DOOR LOCKS
LOCK/UNLOCK SWITCH
87
87A
85
30
86
87
87A
85
30
86
12 VOLTS +
12 VOLTS +
BLUE - UNLOCK
GREEN - LOCK
NEGATIVE TYPE DOOR LOCKS
LOCK/UNLOCK SWITCH
