12

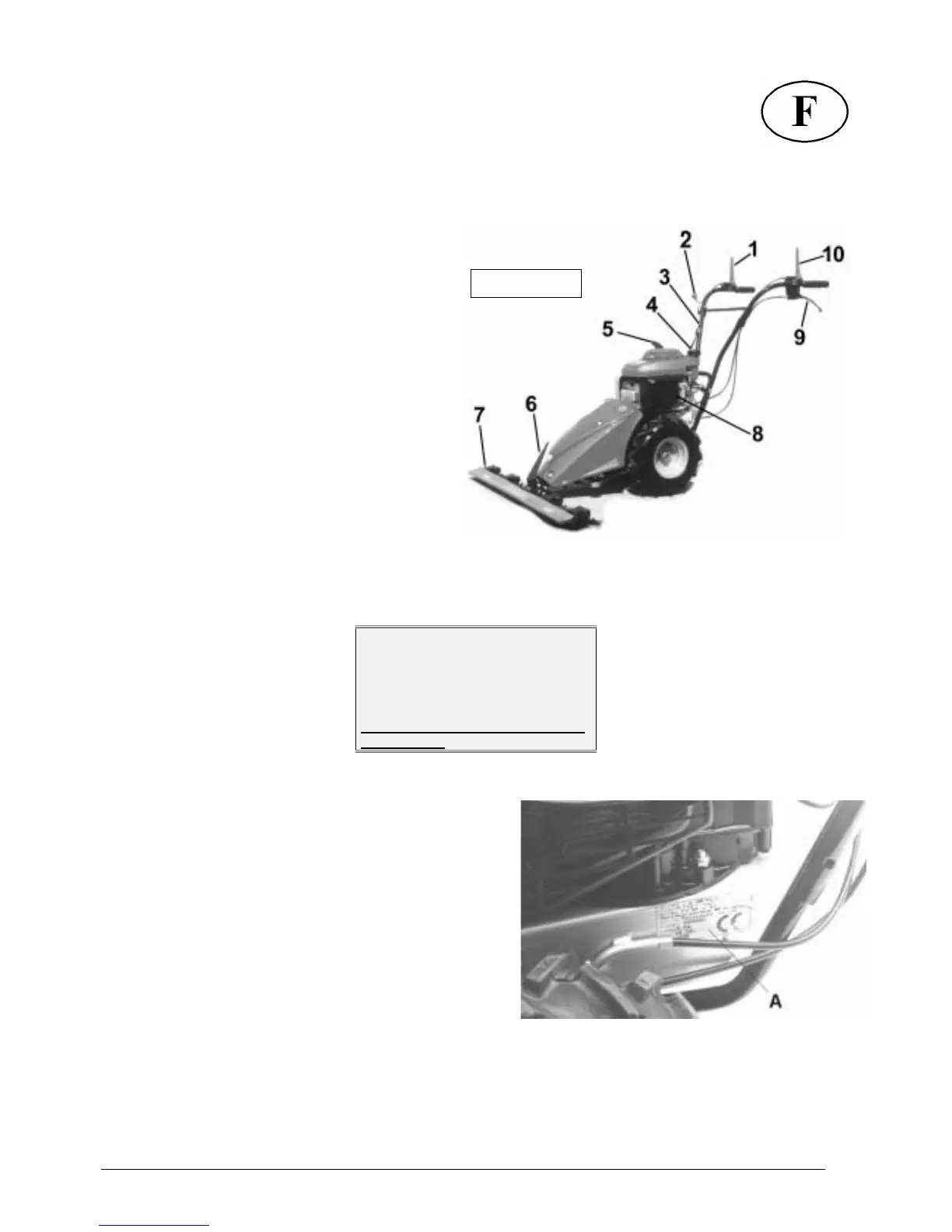

LEGENDE DE LA C OMPOSITION D E LA MACHINE:
1. Levier d'enclenchement- déclenchement
des roues
2. Poignée d’accélérateur
3. Mancheron
4. Remplissage carburant
5. Démarrage moteur
6. Ecarte herbes (diviseur)
7. Lame faucheuse centrale
8. Bouchon pour l'introduction de l'huile
dans le moteur
9. Levier de déblocage des roues
10. Levier d'enclenchement de la barre
DESCRIPTION ET CARACTERIS TIQ UES TECHNIQUES
Modèle: Solo 531
Poids: 57 Kg.
Moteur: 4 temps essence
Marque: HONDA
Modèle: GCV 135
Cylindrée: 135 cc.
Puissance max arbre moteur à 3200
tours/minute (Kw 3,4)
-Fig. n°2-
• Fonctionne avec essence sans plomb
• Complet avec lanceur
• Dispositif de sécurité sur le mancheron pour arrêter le moteur
• Filtre à air du moteur: a sec
• Consommat ion a 3600 t/minute : 0,8 Kg/heure
• GRAISSAGE MOTEUR : SAE 10W30
• Quantité d'huile dans le moteur: 0,6 litres
• Transmission : monovi tesse a bain d’h uile
• GRAISSAGE TRANSMISSION : SAE 80W/90
• Quantité d'huile dans la boîte de vitesse: 0,5 Kg.
• Déclenchement des roues et de la lame fâcheuse par
commandes manuelles.
• Mancherons de conduite montés sur Silentblocs antivibration
• Roues 3.50.6 type
• Groupe faucheuse centrale avec lame de coupe type ESM 92 cm
Embrayage avec tendeurs de courroie indépendants pour avancement des roues et enclencheme nt de la barre.
• Pour identifier la machine (n°de série , type de moteur, poids, puissance), lire la plaque se trouvant comme indiqué sur la
photo Réf. “A” Fig. 2.
-Fig. n°1-
