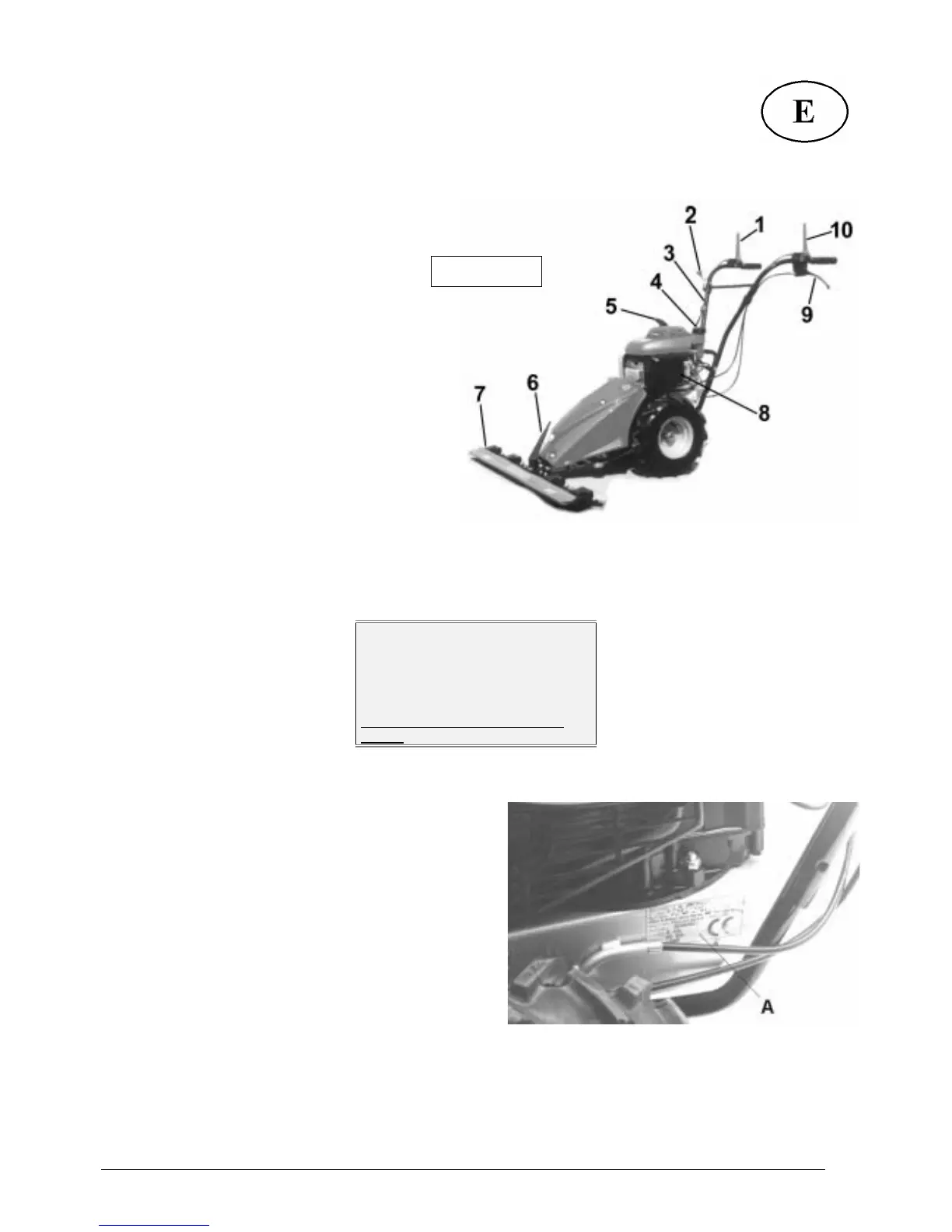

1. Maneta bloqueo-desbloqueo de la barra
segadora
2. Maneta acelerador
3. Manillar
4. Introduccion carburante
5. Arranque motor
6. Apartahierba
7. Barra segadora central
8. Introduccion aceite motor
9. Maneta desbloqueo de las ruedas
10. Maneta bloqueo de las ruedas
IDENTIFICACION Y CARACTERISTICAS TECNICAS
Modello: Solo 531
Massa: 57 Kg.
Motore: 4 tiempos gasolina
Marca: HONDA
Modello: GCV 135
Cilindrata: 135 cc.
Potencia salida eje motor a 3200
rev/1’: (Kw 3,4)
-Fig. n°2-
• Funciona con gasolina sin plomo
• Completo de arranque autoenvolvente
• Dispositivo de seguridad “Stop motor” en el manillar
• Filtro aire a seco
• Consumo a 3200 rev/min.: 0,8 Kg./hora
• LUBRIFICACION MOTOR : SAE 10W/30 0,6 litros
• Transmision: monomarcha a bano de aceite
• LUBRIFICACION TRANSM ISION: SAE 80W/90 0.5 Kg.
• Desbloqueo rueda y barra de corte con mando manual.
• Manillar montado sobre antivibrantes
• Ruedas neumaticas 3.50.6
• Grupo de siega central con barra ESM de cm 91
• Embrague con tenso r correa.
• Para identificar la maquina (numer , motor , peso , y potencia)
leer la tarjeta que se encuentra posicionada como se indica en
la foto. Ver Rif. “A” de Fig. 2
