SOMFY Control Box 3S io User Manual

NL
Control Box 3S io
4 Copyright © 2011 Somfy SAS. All rights reserved
WERKING EN GEBRUIK
Normale werking
Gebruik van afstandsbedieningen type Keygo io
Gebruik van afstandsbedieningen type Keytis io
PRODUCTBESCHRIJVING
De bedieningskast CONTROL BOX 3S is bestemd voor het bedienen van een of twee 24V motoren van Somfy, voor het openen en sluiten van de hekken.
5
6
Totale opening (Fig. 5)
Voetgangersopening (Fig. 6)
7
Sluiten (Fig. 7)
1
Totale opening (Fig. 1)
Druk op de geprogrammeerde toets om het geheel openen van het hek
te besturen.
3
2
Sluiten (Fig. 3)
Voetgangersopening (Fig. 2)
Druk op de geprogrammeerde toets om de voetgangersopening van het
hek te besturen.
Stop (Fig. 4)
4
STOP
NL
Control Box 3S io
Copyright © 2011 Somfy SAS. All rights reserved
5
13
STOP

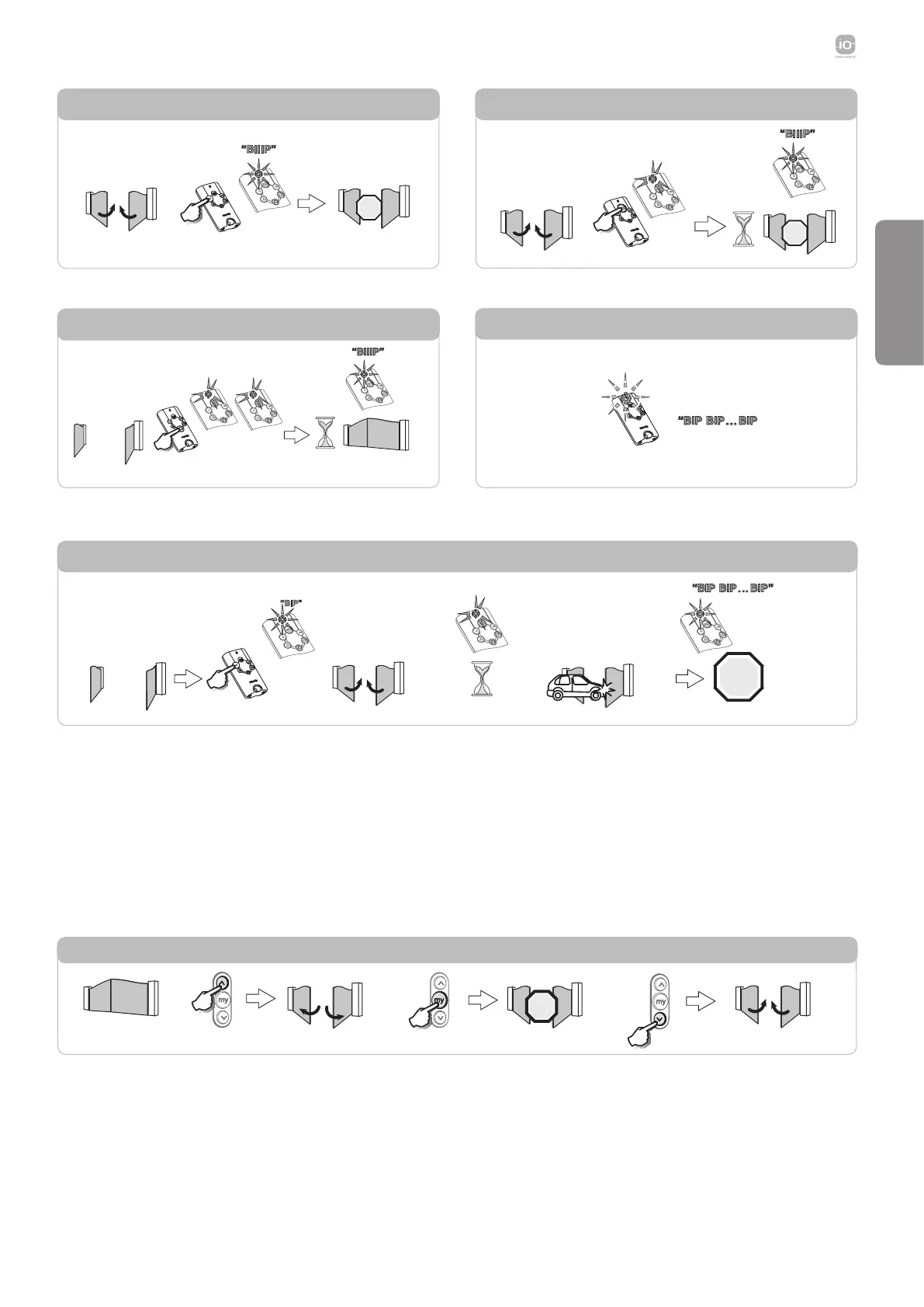

Bijzondere functies
Afhankelijk van de geïnstalleerde randorganen en de door uw installateur geprogrammeerde opties voor de werking, kan de motorisatie de volgende
bijzondere functies hebben:
Werking met een afstandsbediening type Situo io, Telis io, Composio io (Fig. 13)
Stop (Fig. 8)
8
STOP
Totale stop (Fig. 9)
9
STOP
Totaal sluiten (Fig. 10)
10
Beweging onderbroken (Fig. 11)
11
12
STOP
Beweging niet uitgevoerd (Fig. 12)
Werking van de veiligheidscellen
Als er een obstakel is tussen de cellen kan het hek niet sluiten.
Als een obstakel wordt gedetecteerd tijdens het sluiten van het hek, dan stopt het hek en gaat het daarna totaal of gedeeltelijk open afhankelijk van de
tijdens de installatie uitgevoerde programmering.
Vanaf 3 minuten bedekking van de cellen, schakelt het systeem over naar de werkingsmodus "dodeman bedraad". In deze modus zorgt een commando op
een bedrade ingang voor de beweging van het hek met lage snelheid. De beweging duurt zolang de bediening duurt en stopt onmiddellijk als de bediening
wordt losgelaten. Het systeem gaat over op normale werking zodra de cellen niet meer bedekt zijn.
Let op: voor de modus "dodeman bedraad" is het gebruik van een veiligheidscontact noodzakelijk (bijv. omkeerschakelaar met sleutel ref. 1841036).
Werking van de obstakeldetectie
Bij een detectie van een obstakel tijdens het openen, wordt het hek gestopt en teruggetrokken.
Bij een detectie van een obstakel tijdens het sluiten, wordt het hek gestopt, daarna wordt het hek automatisch weer geopend.
