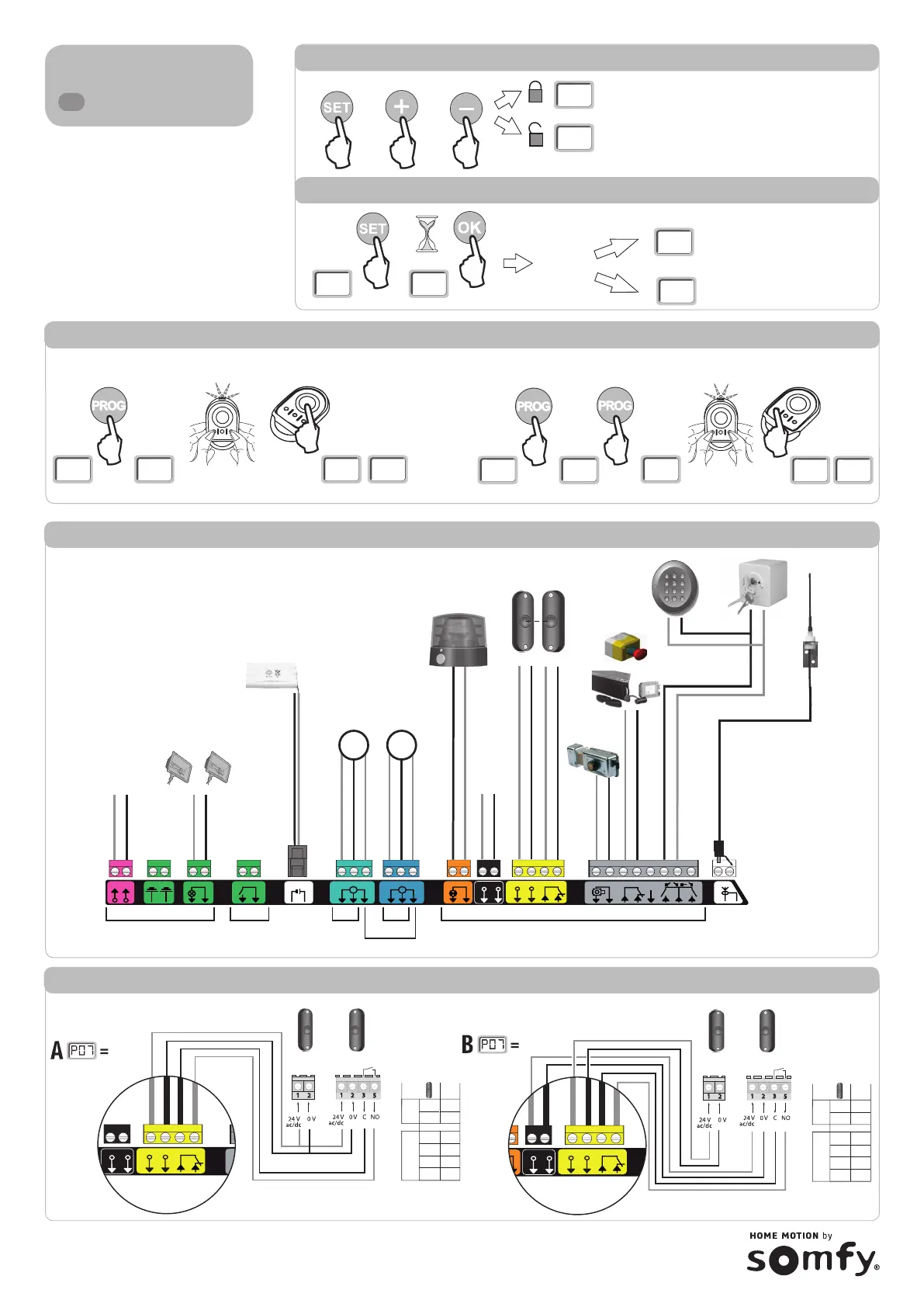

Signication des différents paramètres
Code Désignation Valeurs (gras = par défaut)
Régl.
réalisé
P01 Mode de fonctionnement
cycle total
0 : séquentiel
1 : séquentiel + temporisation de fermeture
2 : semi-automatique
3 : automatique
4 : automatique + blocage cellule
5 : homme mort (laire)
P02 Temporisation de
fermeture automatique en
fonctionnement total
0 à 30 ( valeur temporisation = valeur x 10 s)
2 : 20 s
P03 Mode de fonctionnement
cycle piéton
0 : ident. au mode de fonction. cycle total
1 : sans fermeture automatique
2 : avec fermeture automatique
P04 Temporisation courte de
fermeture automatique en
cycle piéton
0 à 30 ( valeur temporisation = valeur x 10 s)
2 : 20 s
P05 Temporisation longue de
fermeture automatique en
cycle piéton
0 à 99 ( valeur temporisation = valeur x 5 min)
0 : 0 s
P07 Entrée de sécurité cellules 0 : inactive
1 : active
2 : active avec auto-test par sortie test
3 : active avec auto-test par commutation d’alimentation
4 : cellules bus
P09 Entrée de sécurité
programmable
0 : inactive
1 : active
2 : active avec auto-test par sortie test
3 : active avec auto-test par commutation d’alimentation
P10 Entrée de sécurité
programmable - fonction
0 : active fermeture
1 : active ouverture
2 : active fermeture + ADMAP
3 : tout mouvement interdit
P11 Entrée de sécurité
programmable - action
0 : arrêt
1 : arrêt + retrait
2 : arrêt + réinversion totale
P12 Préavis du feu orange 0 : sans préavis
1 : avec préavis de 2 s avant mouvement
P13 Sortie éclairage de zone 0 : inactive
1 : fonctionnement piloté
2 : fonctionnement automatique + piloté
P14 Temporisation éclairage
de zone
0 à 60 (valeur tempo. = valeur x 10 s) - 6 : 60 s
Code Désignation Valeurs (gras = par défaut)
Régl.
réalisé
P15 Sortie auxiliaire 0 : inactive
1 : automatique : témoin de portail ouvert
2 : automatique : bistable temporisé
3 : automatique : impulsionnel
4 : piloté : bistable (ON-OFF)
5 : piloté : impulsionnel
6 : piloté : bistable temporisé
P16 Temporisation sortie
auxiliaire
0 à 60 (valeur temporisation = valeur x 10 s)
6 : 60 s
P17 Sortie serrure 0 : active impulsionnelle 24V
1 : active impulsionnelle 12V
P18 Coup de bélier 0 : inactif - 1 : actif (Control Box 3S Axovia seulement)
P19 Vitesse en fermeture 1 : vitesse la plus lente à
10 : vitesse la plus rapide
Valeur par défaut : - Control Box 3s Axovia io : 5
- Control Box 3s Ixengo io : 6
P20 Vitesse en ouverture
P21 Zone de ralentissement
en fermeture
0 : zone de ralentis. la plus courte à
5 : zone de ralentis. la plus longue - Val. par défaut : 1
P22 Zone de ralentissement
en ouverture
P23 Décalage M1/M2 en
fermeture
1 : décalage minimum à
10 : décalage maximum
Ajustée à l’issue auto-apprentissage
P24 Décalage M1/M2 en
ouverture
P25 Limitation du couple
fermeture M1
1 : couple minimum à
10 (Axovia) ou 20 (Ixengo) : couple maximum
Ajustée à l’issue auto-apprentissage
P26 Limitation du couple
ouverture M1
P27 Limitation du couple
ralentiss. en fermeture M1
P28 Limitation du couple
ralentiss. en ouverture M1
P29 Limitation du couple
fermeture M2
P30 Limitation du couple
ouverture M2
P31 Limitation du couple
ralentiss. en fermeture M2
P32 Limitation du couple
ralentiss. en ouverture M2
P37 Entrées de commande
laire
0 : mode cycle total - cycle piéton
1 : mode ouverture - fermeture
P39 Tempo. de maintien sur
butée
0 : sans temporisation - 1 : avec temporisation
(Control Box 3S Ixengo seulement)
P40 Vitesse d’accostage en
fermeture
1 : vitesse la plus lente à
4 : vitesse la plus rapide
Valeur par défaut : 2
P41 Vitesse d’accostage en
ouverture
Afchage des codes de fonctionnement
Code Désignation
C1 Attente de commande
C2 Ouverture du portail en cours
C3 Attente de refermeture du portail
C4 Fermeture du portail en cours
C6
Détection en cours sur sécurité cellule
C8
Détection en cours sur sécurité programmable
C9
Détection en cours sur sécurité arrêt urgence
C12 Réinjection de courant en cours (Control Box 3S Axovia seulement)
C13 Auto test dispositif de sécurité en cours
C14 Entrée commande laire ouverture totale permanente
C15 Entrée commande laire ouverture piétonne permanente
C16 Apprentissage cellules BUS refusé
Cc1 Alimentation 9,6 V
Cu1 Alimentation 24 V
Afchage des codes erreurs et pannes
Code Désignation Commentaires Que faire ?
E1 Défaut auto test sécurité cellule L’auto test des cellules n’est pas satisfaisant. Vérier le bon paramétrage de “P07”. Vérier le câblage des cellules.
E2 Défaut auto test sécurité programmable L’auto test de l’entrée de sécurité programmable non
satisfaisant.
Vérier le bon paramétrage de “P09”. Vérier le câblage de l’entrée de sécurité program.
E4 Détection d’obstacle en ouverture
E5 Détection d’obstacle en fermeture
E6 Défaut sécurité cellule Détection en cours sur entrée de sécurité depuis plus
de 3 minutes.
Vérier qu’aucun obstacle ne provoque une détection des cellules ou de la barre palpeuse.
Vérier le bon paramétrage de “P2” en fonction du dispositif racc. sur l’entrée de sécurité.
Vérier le câblage des dispositifs de sécurité.
En cas de cellules photoélectriques, vérier le bon alignement de celles-ci.
E8 Défaut sécurité programmable
E9 Sécurité thermique La sécurité thermique est atteinte
E10 Sécurité court-circuit moteur Vérier le câblage du moteur.
E11 Sécurité court-circuit alimentation 24V Protection court-circuit des entrées/sorties : non
fonctionnement du produit et des périphériques
raccordés aux bornes 21 à 26 (feu orange, cellules
photoélectriques (sauf BUS), clavier à code)
Vérier le câblage puis couper l’alimentation secteur pendant 10 secondes.
Rappel : consommation maximum accessoires = 1,2 A
E12 Défaut hardware Les auto-tests hardware ne sont pas satisfaisants Relancer un ordre. Si le défaut persiste, contacter Somfy.
E13 Défaut alimentation accessoires L’alimentation accessoires est coupée suite à une
surcharge (consommation excessive)
Rappel : consommation maximum accessoires = 1,2 A
Vérier la consommation des accessoires raccordés.
E14 Détection intrusion Fonction réinjection de courant Fonctionnement normal (tentative d’intrusion, réinjection de courant mise en oeuvre, ...)
E15 Défaut première mise sous tension de
l’armoire alimentée par batterie de secours
Déconnecter la batterie de secours et raccorder l’armoire à l’alimentation secteur pour sa
première mise sous tension.
Accès aux données mémorisées - Pour accéder aux données mémorisées sélectionner le paramètre “Ud” puis appuyer sur “OK”.
Données Désignation
U0 à U1 Compteur de cycle ouverture totale global [Centaines de milles - dizaine de milles - milliers] [centaines - dizaines - unités]
U2 à U3 depuis dernier auto-apprentissage [Centaines de milles - dizaine de milles - milliers] [centaines - dizaines - unités]
U6 à U7 Compteur de cycle avec détection d’obstacle global [Centaines de milles - dizaine de milles - milliers] [centaines - dizaines - unités]
U8 à U9 depuis dernier auto-apprentissage [Centaines de milles - dizaine de milles - milliers] [centaines - dizaines - unités]
U12 à U13 Compteur de cycle ouverture partielle
U14 à U15 Compteur de mouvement de recalage
U20 Nombre de télécommandes monodirectionnelles mémorisées sur la commande ouverture totale
U21 Nombre de télécommandes monodirectionnelles mémorisées sur la commande ouverture piétonne
U22 Nombre de télécommandes monodirectionnelles mémorisées sur la commande éclairage déporté
U23 Nombre de télécommandes monodirectionnelles mémorisées sur la commande sortie auxiliaire
U24 0 = aucune clé système présente , 1 = clé système présente
d0 à d9 Historique des 10 derniers défauts (d0 les plus récents - d9 les plus anciens)
dd Effacement de l’historique des défauts : appuyer sur “OK” pendant 7 s.
Afchage des codes de programmation
Code Désignation
H0 Attente de réglage
Hc1 Attente de réglage + Alimentation 9,6 V
Hu1 Attente de réglage + Alimentation 24 V
H1 Attente lancement auto-apprentissage
H2 Mode auto-apprentissage - ouverture en cours
H4 Mode auto-apprentissage - fermeture en cours
F0 Attente de mémorisation télécommande pour fonctionnement en ouverture totale
F1 Attente de mémorisation télécommande pour fonctionnement en ouverture piétonne
F2 Attente de mémorisation télécommande pour commande éclairage déporté
F3 Attente de mémorisation télécommande pour commande sortie auxiliaire
Somfy SAS, capital 20.000.000 Euros, RCS Annecy 303.970.230 - 11/2014
...
...
...
