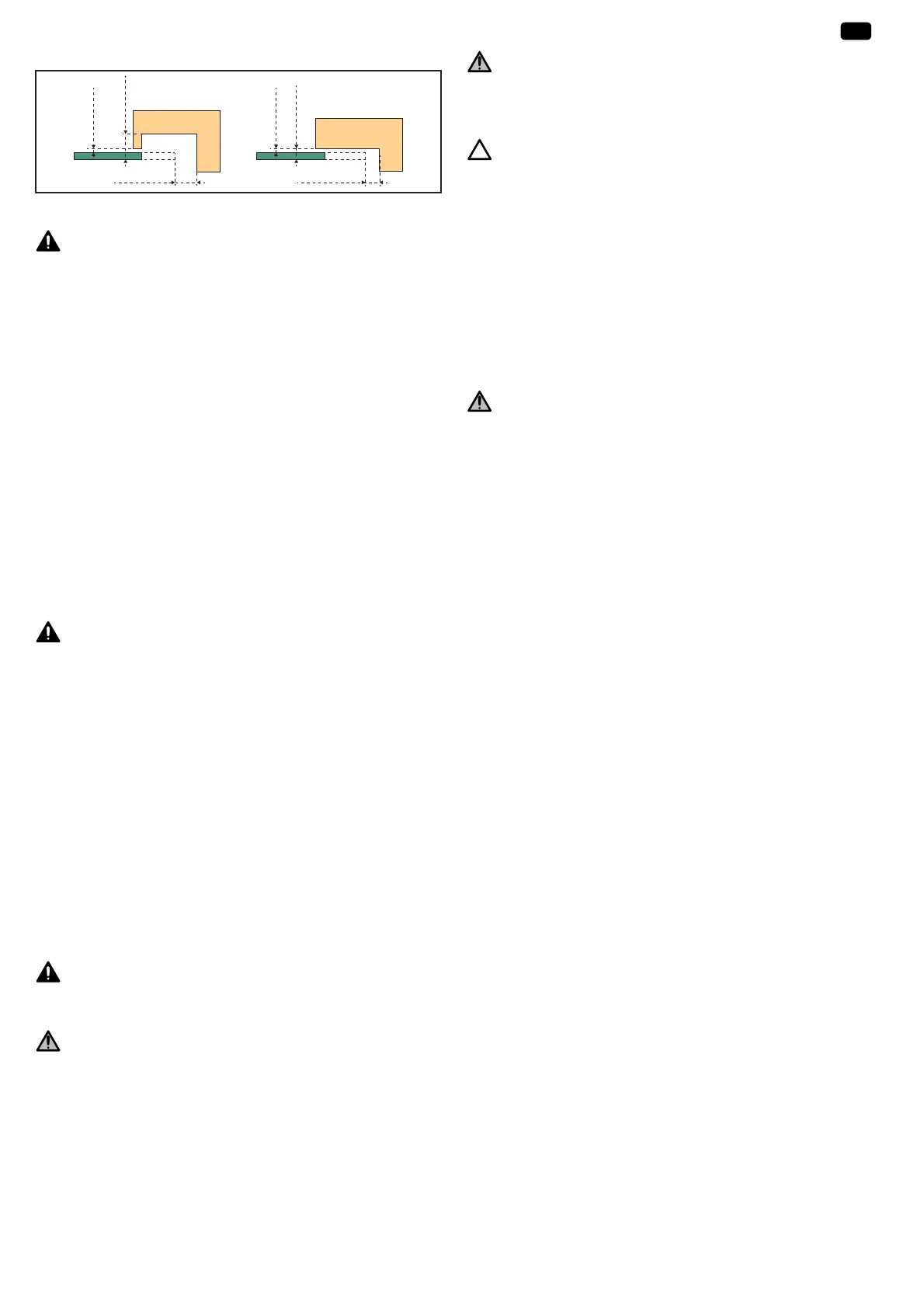

Figure 1 - Distance de sécurité
d > 100 mm
d ≥ 500 mm
d ≤ 8 mm
d ≤ 100 mm
d ≥ 200 mm
d ≤ 8 mm
1.5. Installation électrique
DANGER
L’installation de l’alimentation électrique doit être
conforme aux normes en vigueur dans le pays où est
installée la motorisation et doit être faite par un personnel
qualifié.
La ligne électrique doit être exclusivement réservée à la
motorisation et dotée d’une protection constituée :
• d’un fusible ou disjoncteur calibre 10 A,
• et d’un dispositif de type différentiel (30 mA).
Un moyen de déconnexion omnipolaire de l’alimentation
doit être prévu. Les interrupteurs prévus pour assurer
une coupure omnipolaire des appareils fixes doivent
être raccordés directement aux bornes d’alimentation et
doivent avoir une distance de séparation des contacts sur
tous les pôles pour assurer une déconnexion complète
dans les conditions de catégorie de surtension III.
L’installation d’un parafoudre est conseillée (tension
résiduelle d’un maximum de 2 kV obligatoire).
1.5.1. Passage des câbles
DANGER
Les câbles enterrés doivent être équipés d’une gaine de
protection de diamètre suffisant pour passer le câble du
moteur et les câbles des accessoires.
Les câbles basse tension soumis aux intempéries doivent être
au minimum de type H07RN-F.
Pour les câbles non enterrés, utiliser un passe-câble qui
supportera le passage des véhicules (réf. 2400484).
1.6. Précautions vestimentaires
Enlever tous bijoux (bracelet, chaîne ou autres) lors de
l’installation.
Pour les opérations de manipulation, de perçage et de soudure,
porter les protections adéquates (lunettes spéciales, gants,
casque antibruit, etc.).
1.7. Consignes de sécurité relatives à l’installation
DANGER
Ne pas raccorder la motorisation à une source
d’alimentation avant d’avoir terminé l’installation.
AVERTISSEMENT
Il est strictement interdit de modifier l’un des éléments
fournis dans ce kit ou d’utiliser un élément additif non
préconisé dans ce manuel.
Surveiller le portail en mouvement et maintenir les personnes
éloignées jusqu’à ce que l’installation soit terminée.
Ne pas utiliser d’adhésifs pour fixer la motorisation.
AVERTISSEMENT
Faire attention en utilisant le dispositif de déverrouillage
manuel. Le déverrouillage manuel peut entraîner un
mouvement incontrôlé du portail.
ATTENTION
Installer tout dispositif de commande fixe à une hauteur
d’au moins 1,5 m et en vue du portail mais éloigné des
parties mobiles.
Après installation, s’assurer que :
• le mécanisme est correctement réglé,
• le dispositif de déverrouillage manuel fonctionne
correctement,
• la motorisation change de sens quand le portail rencontre
un objet de 50 mm de haut positionné à mi-hauteur du
vantail.
1.7.1. Dispositifs de sécurité
AVERTISSEMENT
Dans le cas d’un fonctionnement en mode automatique
ou d’une commande hors vue, il est impératif d’installer
des cellules photoélectriques.
La motorisation automatique est celle qui fonctionne au
moins dans une direction sans activation intentionnelle
de l’utilisateur.
Dans le cas d’un fonctionnement en mode automatique ou
si le portail donne sur la voie publique, l’installation d’un feu
orange peut être exigée, conformément à la réglementation
du pays dans lequel la motorisation est mise en service.
1.8. Réglementation
Somfy déclare que le produit décrit dans ces instructions
lorsqu’il est utilisé conformément à ces instructions
est conforme aux exigences essentielles des Directives
Européennes applicables et en particulier à la Directive
Machine 2006/42/EC et à la Directive Radio 2014/53/EU.
Le texte complet de la déclaration CE de conformité est
disponible à l’adresse internet suivante : www.somfy.com/ce.
Antoine CREZE, Responsable réglementation, Cluses
1.9. Assistance
Vous rencontrez peut-être des difficultés dans l’installation de
votre motorisation ou des questions sans réponses.
N’hésitez pas à nous contacter, nos spécialistes sont à votre
disposition pour vous répondre. Internet : www.somfy.com
3Copyright
©
2018 SOMFY ACTIVITES SA. All rights reserved.
