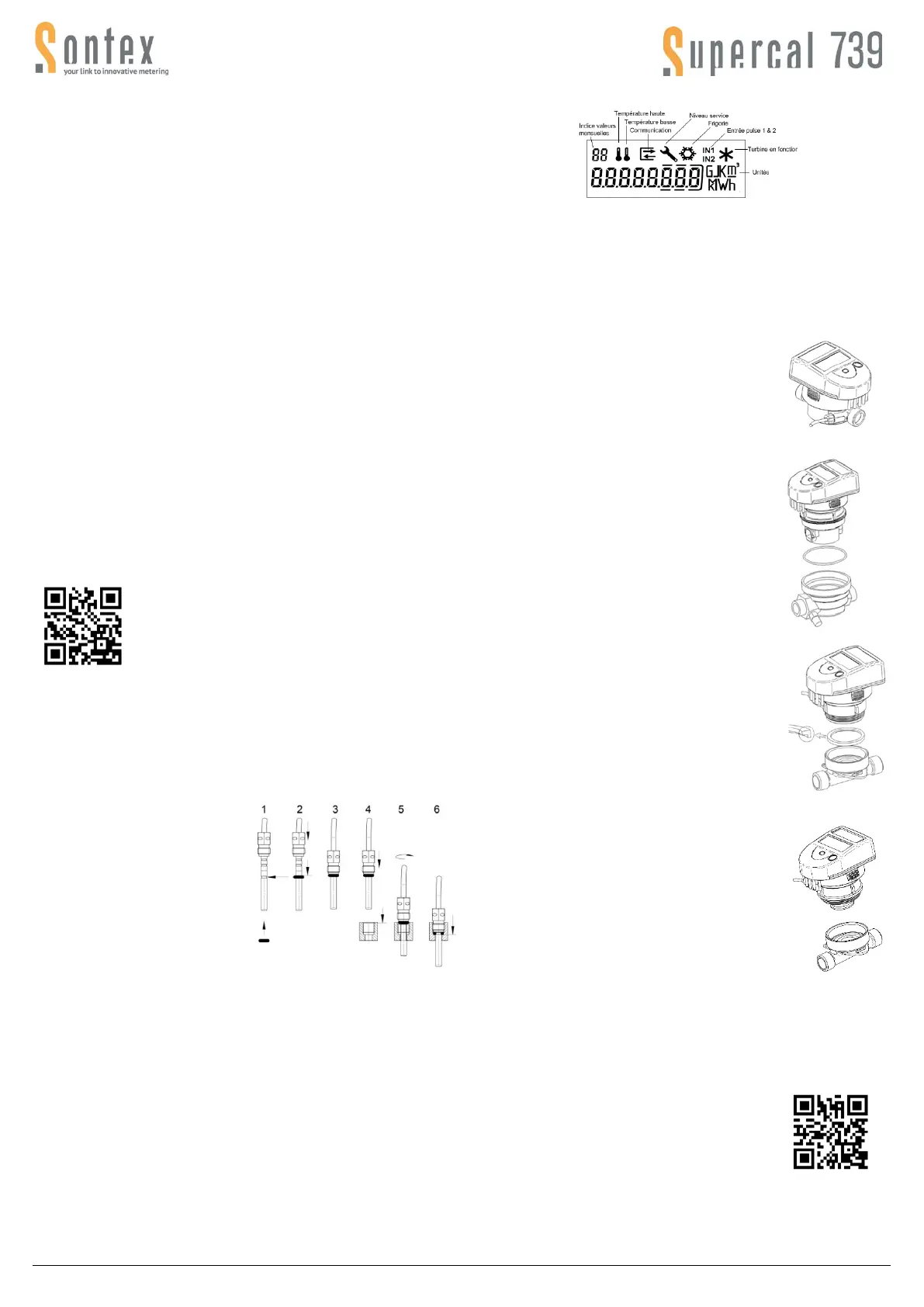

Guide d’installation Supercal 739
Le compteur d’énergie thermique compact à jet unique ou à jet multiple Supercal
739 est un instrument de mesure de précision agréé pour le décompte individuel
de chauffage et doit être manipulé avec soin.
Le Supercal 739 est conforme aux exigences de la directive européenne
MID 2014/32/UE module B et D, et de la norme EN 1434 classe 3.
Attention
Le compteur d'énergie thermique ne peut être utilisé que dans les conditions
indiquées sur la plaque du fabricant ! Les plombs ne doivent pas être enlevés ou
uniquement par des personnes autorisées.
En ignorant ces conditions, la garantie ainsi que l’étalonnage ne seront plus sous
la responsabilité du fabricant.
Ne pas raccourcir le câble entre le débitmètre et l’intégrateur ainsi que les câbles
des sondes de température, ni les modifier de quelques façon que ce soit.
Avant le montage
Vérifier les données relatives de l’installation et les comparer avec les spécificités
du compteur d’énergie thermique.
Montage
Il faut respecter les prescriptions relatives à la norme EN1434-6 lors du montage
du Supercal 739.
Selon sa version et son utilisation (compteur de chaleur et/ou de climatisa-
tion) le compteur d’énergie doit être monté sur le côté « froid » ou
« chaud » de l’installation, conformément aux indications figurant sur
l’affichage LCD, menu service et/ou menu config (selon option).
Placer le débitmètre en tenant compte de la direction du fluide (une flèche est
visible sur le débitmètre).
Le compteur d'énergie devra être monté entre deux vannes de blocage. Le
débitmètre doit être monté avant toute valve de contrôle de manière à éviter toute
influence potentiellement parasitaire.
Dans une même installation, éviter les positions de montage mixte (horizontal et
vertical).
Nous conseillons une mise en service finale et de la documentée.
Pour toute information complémentaire, telle que les réglages pour la
transmission radio, veuillez vous référer au manuel d'utilisation détaillé du
compteur de chaleur Supercal 739 disponible sous :
Le QR code se trouvant sur l’étiquette du carton
d’emballage ainsi que sur l’intégrateur Supercal 739
permet d’accéder au Manuel d’Installation.
Montage mural de l’intégrateur
L’intégrateur peut être séparé du débitmètre et être fixé contre un mur à l’aide de
la fixation murale fournie avec le compteur d’énergie. Si possible installer la pièce
de fixation murale au-dessus du débitmètre.
Montage des sondes de température
La sonde de température avec marquage sans couleur devra être montée du
côté du capteur hydraulique ou insérée dans celui-ci. Le câble de la sonde de
température qui comporte la marque orange signifie que cette sonde de tempéra-
ture doit être montée dans la conduite « opposée » à celle sur laquelle est monté
le Supercal 739.
1. Vérifier que le joint torique (O-ring) se
trouve dans la 3
ème
rainure (flèche).
2. Si ce n’est pas le cas, placer l’O-ring
dans la rainure correspondante.
3. Pousser le raccord fileté (écrou)
jusqu’au joint torique.
4. Insérer la sonde de température dans
le raccord du tube.
5. Dès que le joint torique entre en
contact avec le filetage, visser la
sonde de température à la main
jusqu’en butée.
6. Serrer ensuite avec un couple de serrage maximum de 1,4 Nm (cela corres-
pond approximativement à ½ tour).
Un montage asymétrique est aussi possible. Dans ce cas, la sonde de tempéra-
ture avec un câble marqué orange sera montée de l’autre côté du circuit
d’échange thermique dans une gaine de sonde.
Pour un montage asymétrique les conditions de fonctionnement nominales de la
limite inférieure de la valeur d'écoulement et de la limite inférieure de la diffé-
rence de température doivent être respectées selon:
qi ≥ 200 l/h à ∆T
min
= 3K ou qi ≥ 60 l/h à ∆T
min
≥ 6 K.
On veillera à ce que les sondes soient montées jusqu’aux butées des gaines de
sonde.
Codes d’erreur
Err 1 : Débit plus grand que 1.2 x qs ou le capteur hydraulique est défectueux.
Err 2 : La température mesurée est en dehors de la plage homologuée ou une
sonde de température est défectueuse.
Affichage
L’affichage LCD du Supercal 739 a été conçu pour être suffisamment grand et
parfaitement lisible par l’utilisateur.
L’indication « Disabled » signifie que le Supercal 739 est en mode de stock-
age et ne comptabilise pas d’énergie / volume. Pour activer le comptage,
veuillez consulter le document Manuel d’Installation.
Procédure de montage et activation du comptage
1. Rincer soigneusement les tuyaux de l’installation.
2. Fermer les vannes d’arrêt avant et après le compteur.
3. Ouvrir la vanne de vidange pour diminuer la pression et vider l’eau.
4. Tenir compte de la direction du flux
1. Placer un joint de chaque côté du débitmètre. Utiliser
uniquement des joints adéquats et neufs.
2. Visser fermement les écrous de fixation à la main.
Ensuite à l’aide de la clef de montage serrer
jusqu’en butée mécanique.
3. Tourner l’affichage dans la position désirée.
4. Vérifier l’étanchéité du compteur mis sous pression.
Compteur à jet multiple coaxial raccord fileté M77x1.5
1. Enlever le couvercle aveugle ou l’ancien compteur
de l’embase EAS à l’aide d’une clef de montage.
2. Retirer le joint préformé, puis nettoyer les surfaces
de contact et le filetage.
3. Placer le nouveau joint torique (o-ring) dans
l’embase EAS.
4. Lubrifier le filetage extérieur (M77x1.5’) avec une
fine couche de silicone.
5. Positionner le compteur dans l’embase. Respecter
la position du trou borgne situé dans le compteur.
6. Visser fermement le compteur à jet multiple coaxial
à la main. Ensuite à l’aide de la clef de montage
serrer jusqu’en butée mécanique.
Compteur à jet multiple coaxial raccord fileté G2’’
1. Enlever le couvercle aveugle ou l’ancien compteur
de l’embase EAS à l’aide d’une clef de montage.
2. Retirer le joint préformé, puis nettoyer les surfaces
de contact et le filetage.
3. Placer le nouveau joint profilé dans l’embase EAS
avec la surface plane vers le haut ou la nervure du
joint préformé contre le bas.
4. Lubrifier le filetage extérieur (G2’’) avec une fine
couche de silicone.
5. Visser fermement le compteur à jet multiple
coaxiale à la main. Ensuite à l’aide de la clef de
montage serrer jusqu’en butée mécanique.
Compteur à jet multiple coaxial raccord fileté M62x2
1. Enlever le couvercle aveugle ou l’ancien compteur
de l’embase EAS à l’aide d’une clef de montage.
2. Lubrifier le filetage extérieur avec une fine couche
de silicone.
3. Visser fermement le compteur à jet multiple
coaxiale à la main. Ensuite à l’aide de la clef de
montage serrer jusqu’en butée mécanique.
5. Tourner l’affichage dans la position désirée.
6. Sceller le compteur, la capsule de mesure et les sondes de température.
Quand le mode de stockage est activé (information « Disabled » affichée), une
pression longue sur le bouton orange permettra de commencer le comptage (Si
menu « config » est disponible, configurer d’abord).
ATTENTION : cette action est irréversible !
Déclaration de conformité : Le certificat détaillé de la
conformité est disponible sur le site internet de Sontex
SA : www.sontex.ch ou en scannant le QR code sui-
vant:
