Sony AVD-S50 - Page 102

18
FR
COAXIAL
OUT IN
OUT
ANALOG
FRONTCENTER
AM
L
R
FM
75Ω
ANTENNA
SPEAKERS
IMPEDANCE USE 6–16Ω
SUB
WOOFER
OUT
OPTICAL
1
OPT IN
2
OPT IN
3
COAX IN
ANALOG DIGITAL
LR
SURROUND
LR
+
–
EURO AV OUTPUT(TO TV) EURO AV INPUT(FROM VIDEO)
+–
+–
+–
+–
+–
Enceinte avant (R)
Enceinte arrière (L)Enceinte arrière (R)
Caisson de graves
(actif)
Enceinte centrale
Enceinte avant (L)

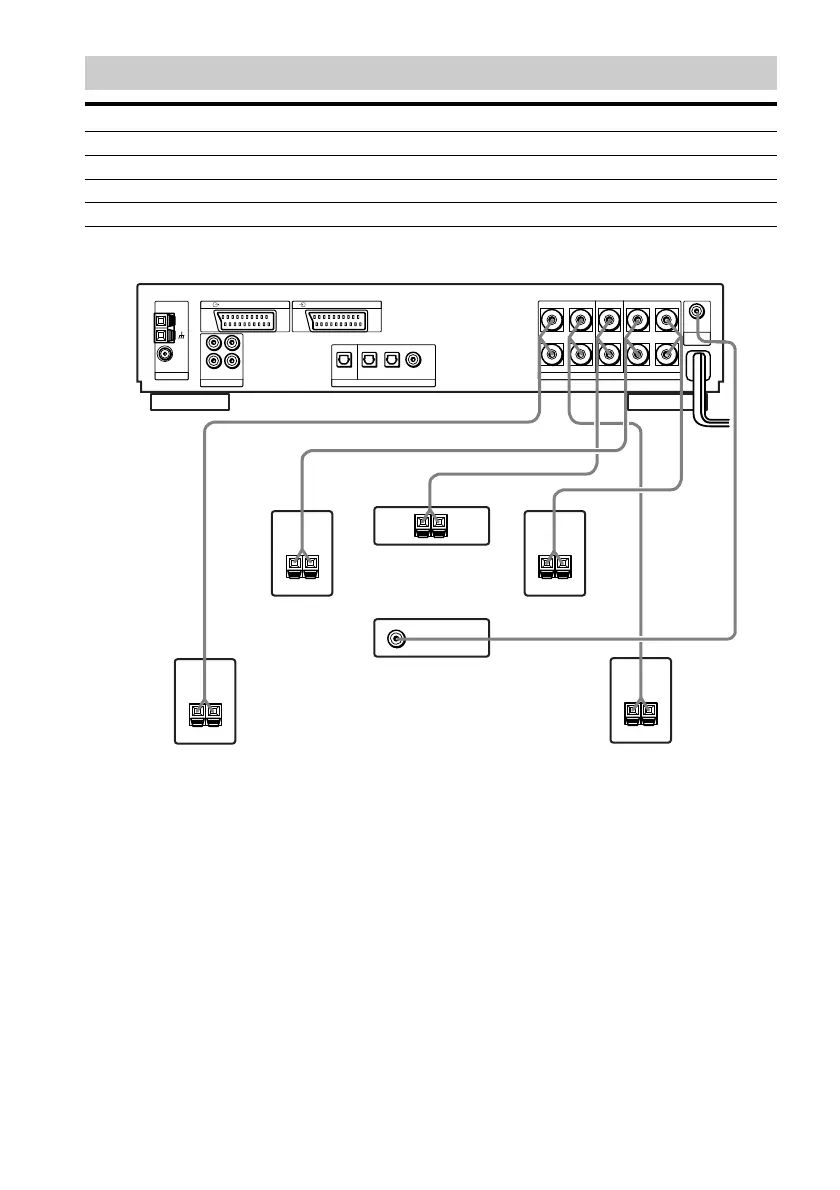

Bornes de raccordement des enceintes
Raccordez Aux/à la
Les enceintes avant bornes SPEAKERS FRONT L et R
Les enceintes arrière bornes SPEAKERS SURROUND L et R
L’enceinte centrale borne SPEAKERS CENTER
Le caisson de graves borne SUBWOOFER ANALOG OUT
