22
CCD-TR2200E/TR3300E 3-856-204-12 (1)

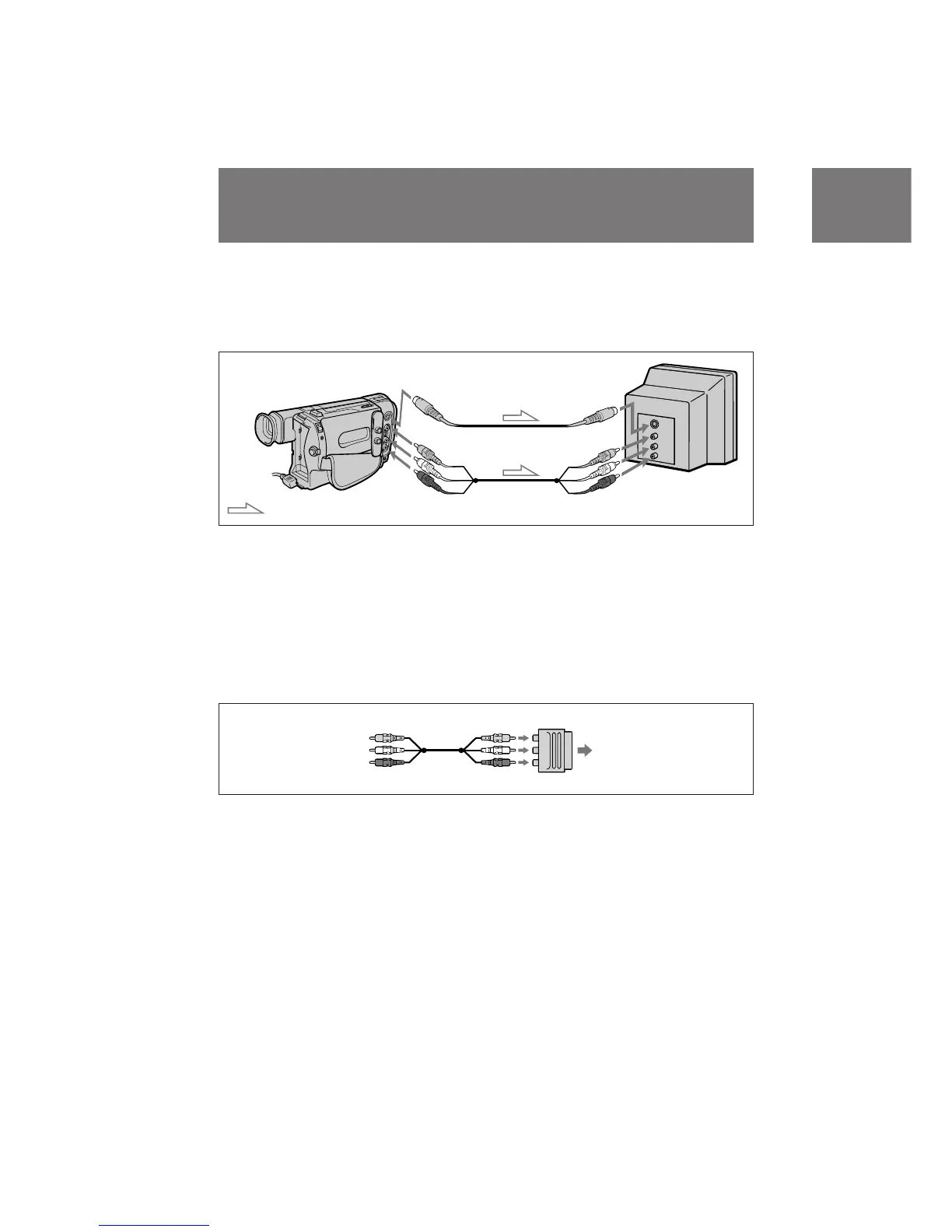

If you connect directly to TV
Open the jack cover and connect the camcorder
to the inputs on the TV by using the supplied A/
V connecting cable. Set the TV/VCR selector on
the TV to VCR.
If your VCR or TV is a monaural type
Connect only the white plug for audio on both
the camcorder and the VCR or the TV. With this
connection, the sound is monaural.
If your VCR/TV has a 21-pin connector
(EUROCONNECTOR)
Use the supplied 21-pin adaptor.
To connect to a VCR or TV without
Video/Audio input jacks
Use an RFU adaptor (not supplied).
Connections for playback
Conexiones para la
reproducción
Si realiza la conexión directamente al
televisor
Abra la cubierta de la toma y conecte la
videocámara a las entradas del televisor con el
cable de conexión de A/V suministrado. Ajuste
el selector TV/VCR del televisor en VCR.
Si la videograbadora o el televisor es
de tipo monofónico
Conecte sólo el enchufe blanco de audio de la
videocámara y de la videograbadora o del
televisor. Con esta conexión, el sonido será
monofónico.
Si la videograbadora o el televisor
dispone de un conector de 21 pines
(EUROCONNECTOR)
Utilice el adaptador de 21 pines suministrado.
Para realizar la conexión a una
videograbadora o a un televisor sin
tomas de entrada de audio/vídeo
Utilice un adaptador RFU (no suministrado).
TV
TV
S-VIDEO IN
VIDEO IN
AUDIO IN
S
-
V
I
D
E
O
[a]
V
I
D
E
O
[b]
AUDIO
: Signal flow/Flujo de señales
(not supplied)/
(no suministrado)
