DCR-SR58E/SR68/SR68E/SR78E/SR88/SR88E_L2
2-4

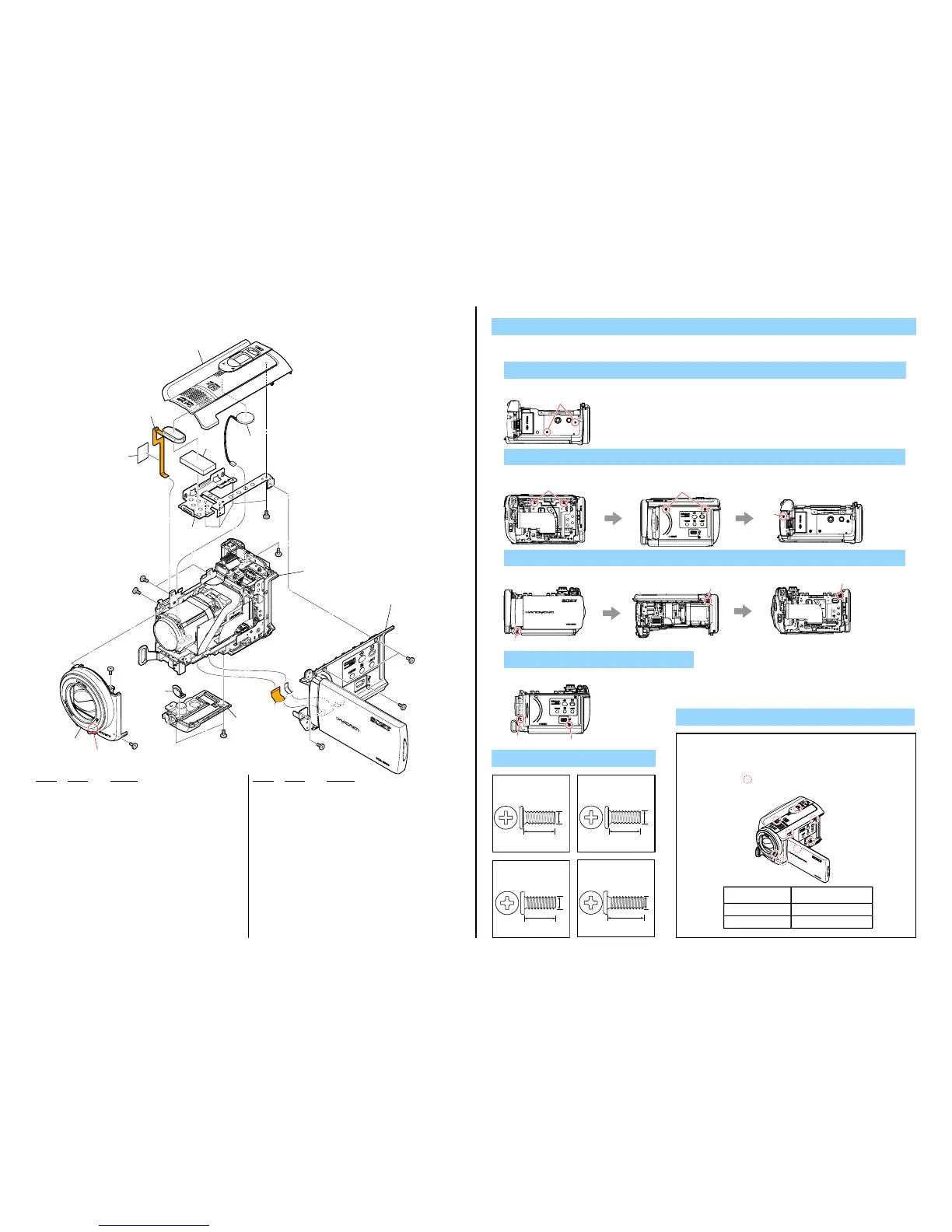

2-1-2. TOP CABINET SECTION
Ref. No. Part No. Description Ref. No. Part No. Description
51 A-1750-485-A PANEL ASSY (327), F (SR58E/SR68 (SILVER)/
SR68E (SILVER)/SR78E/SR88/SR88E)
51 A-1750-486-A PANEL ASSY (327, R), F (SR68 (RED)/SR68E
(RED))
51 A-1750-487-A PANEL ASSY (327, L), F (SR68 (BLUE)/SR68E
(BLUE))
52 4-155-832-01 CABINET (327), BOTTOM (SR58E/SR68 (SILVER)/
SR68E (SILVER)/SR78E/SR88/SR88E)
52 4-155-832-11 CABINET (327), BOTTOM (SR68 (RED)/SR68E
(RED))
52 4-155-832-21 CABINET (327), BOTTOM (SR68 (BLUE)/SR68E
(BLUE))
53 4-155-833-01 WINDOW (327), VIDEO LIGHT
54 4-155-821-01 FRAME (327), TOP CABINET
55 4-155-820-01 CUSHION (327), MICROPHONE
56 4-173-812-01 SHEET (327), (MIC)
57 A-1750-490-A CABINET ASSY (327), TOP (SR58E/SR68
(SILVER)/SR68E (SILVER)/SR78E/SR88/SR88E)
57 A-1750-491-A CABINET ASSY (327, R), TOP (SR68 (RED)/SR68E
(RED))
57 A-1750-492-A CABINET ASSY (327, L), TOP (SR68 (BLUE)/
SR68E (BLUE))
MIC901 1-542-814-11 MICROPHONE UNIT
SP901 1-858-310-31 SPEAKER (1.3CM)
#2 2-635-562-31 SCREW (M1.7) (Note)
#10 2-599-475-31 SCREW (M1.7) (Note)
#11 3-078-890-11 SCREW, TAPPING
#12 3-080-204-21 SCREW, TAPPING, P2
7 Cabinet R Section
(See page 2-7)
6 51
53
54
56
55
BT Panel Section
(See page 2-5)
SP901
MIC901
4 52
5
57
#2
#10
(Note)
#2
#10
(Note)
#2
#10
(Note)
#2
#10
(Note)
#2
#10
(Note)
#2
#2
#2
#11
#12
(Boss)
1. Remove to numerical order (4 to 7) in the left figure.
DISASSEMBLY
4 #2 / #10 X 2
5 #2 / #10 X 4 #12 X 1
Screw
#2: M1.7 X 4.0
(Black)
2-635-562-31
4.0
1.7
Left View
#12
Right View Bottom View
#2/#10
#2/#10
#2/#10
Bottom View
Note
#10:M1.7 X 4.0
(Silver)
2-599-475-31
4.0
1.7
Note
THE COMBINATION OF CABINET’S
COLOR AND SCREW
Screw's
Ref. No. (Parts Color.)
#10 (Silver) SILVER
#2 (Black) RED/BLUE
Cabinet's Color
Table 2-1
The screw pointed is different according to the cabinet's color.
For the combination of cabinet's color and screw, please refer to Table 2-1.
6 #2 X 3
Right View
#2
#2
#2
Left ViewTop View
7 #2 / #10 X 2
Right View
#2/#10
#2/#10
#11: M1.7 X 4.0 (Tapping)
(Silver)
3-078-890-11
4.0
1.7
#12:M1.7 X 5.0 (Tapping)
(Black)
3-080-204-21
1.7
5.0
