Sony HTC-D159 - Page 19

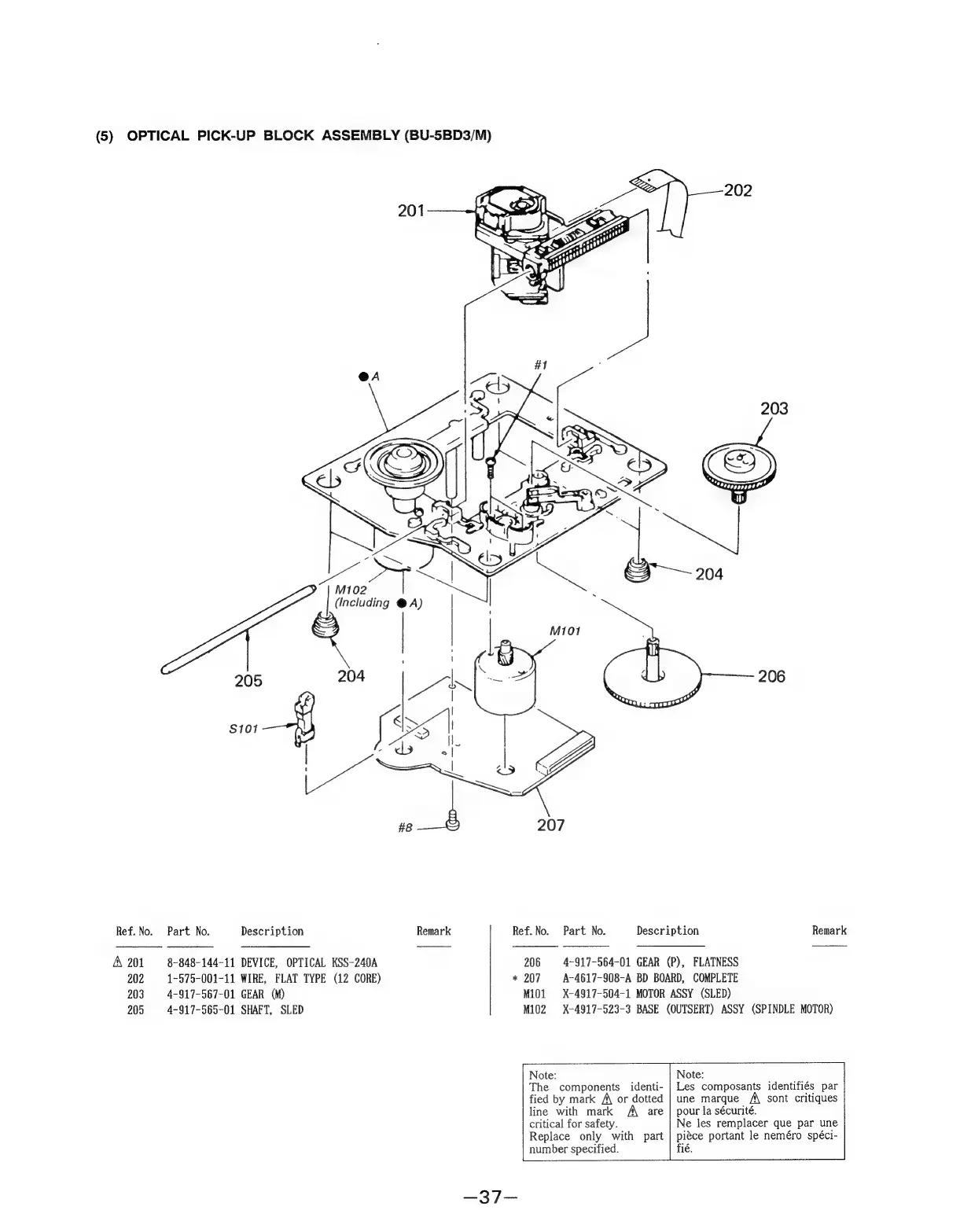

(5) OPTICAL PICK-UP BLOCK ASSEMBLY (BU-5BD3/M)
205
S101
Ref. No. Part No. Description Remark
A 201 8-848-144-11 DEVICE, OPTICAL KSS-240A
202 1-575-001-11 WIRE, FLAT TYPE (12 CORE)
203 4-917-567-01 GEAR (M)
205 4-917-565-01 SHAFT, SLED
Ref. No. Part No. Description Remark
*
206 4-917-564-01 GEAR (P), FLATNESS
207 + A-4617-908-A BD BOARD, COMPLETE
M101 X-4917-504-1 MOTOR ASSY (SLED)
M102 X-4917-523-3 BASE (OQUTSERT) ASSY (SPINDLE MOTOR)
Note:
The components identi-
fied by mark A\ or dotted
line with mark A\ are
critical for safety.
Replace only with part
number specified.
Note:
Les composants identifiés par
une marque A\ sont critiques
pour la sécurité.
Ne les remplacer que par une
piéce portant le neméro spéci-
fié.
