Sony ICF-CD543RM - Optical Block (KSM-213 RCP)

40
ICF-CD543RM

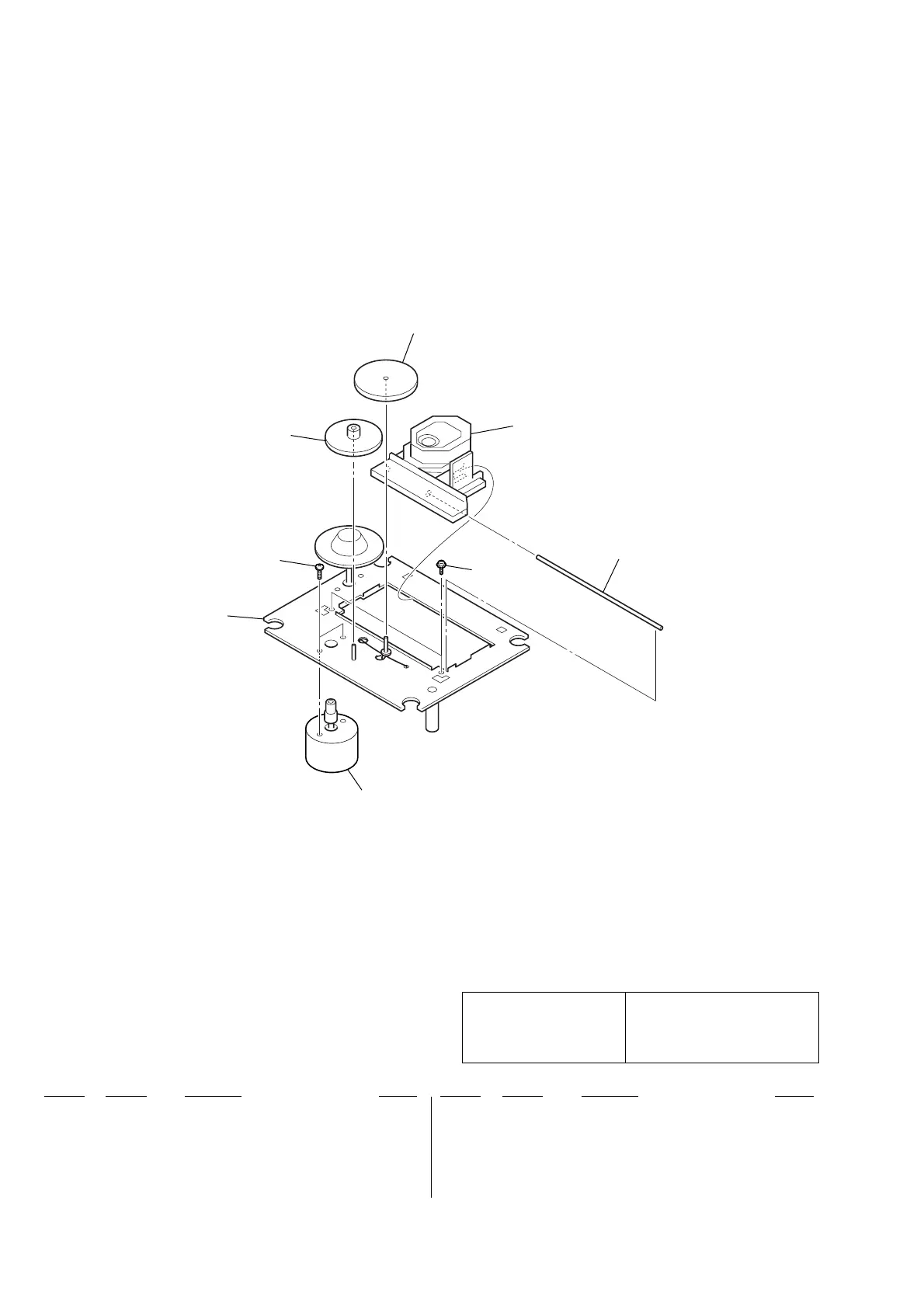

6-7. OPTICAL BLOCK
(KSM-213RCP)
Ref. No. Part No. Description Remark
Ref. No. Part No. Description Remark
601 X-2162-708-1 CHASSIS ASSY (RCP) (RP),
MOTOR (SPINDLE) (including M701)
* 602 2-647-408-02 GEAR (B)
* 603 2-169-065-01 GEAR (A)
604 2-169-388-01 TAPPING (M2), +PWB
0605 8-820-161-02 OPTICAL PICK-UP (KSS-213R/C2RP)
606 2-626-908-01 SHAFT, SLED
607 3-713-786-51 SCREW (M2X3)
M702 X-2162-712-1 GEAR ASSY (R) (RP), MOTOR (SLED)
602
603
605
606
601
607
604
M702
The components identified by
mark 0 or dotted line with
mark 0 are critical for safety.
Replace only with part num-
ber specified.
Les composants identifiés par une
marque 0 sont critiques pour la
sécurité.
Ne les remplacer que par une pièce
portant le numéro spécifié.
Ver 1.1
