Sony ICF-CD820 - Page 26

– 33 –
Ref. No. Part No. Description Remark
Ref. No. Part No. Description Remark

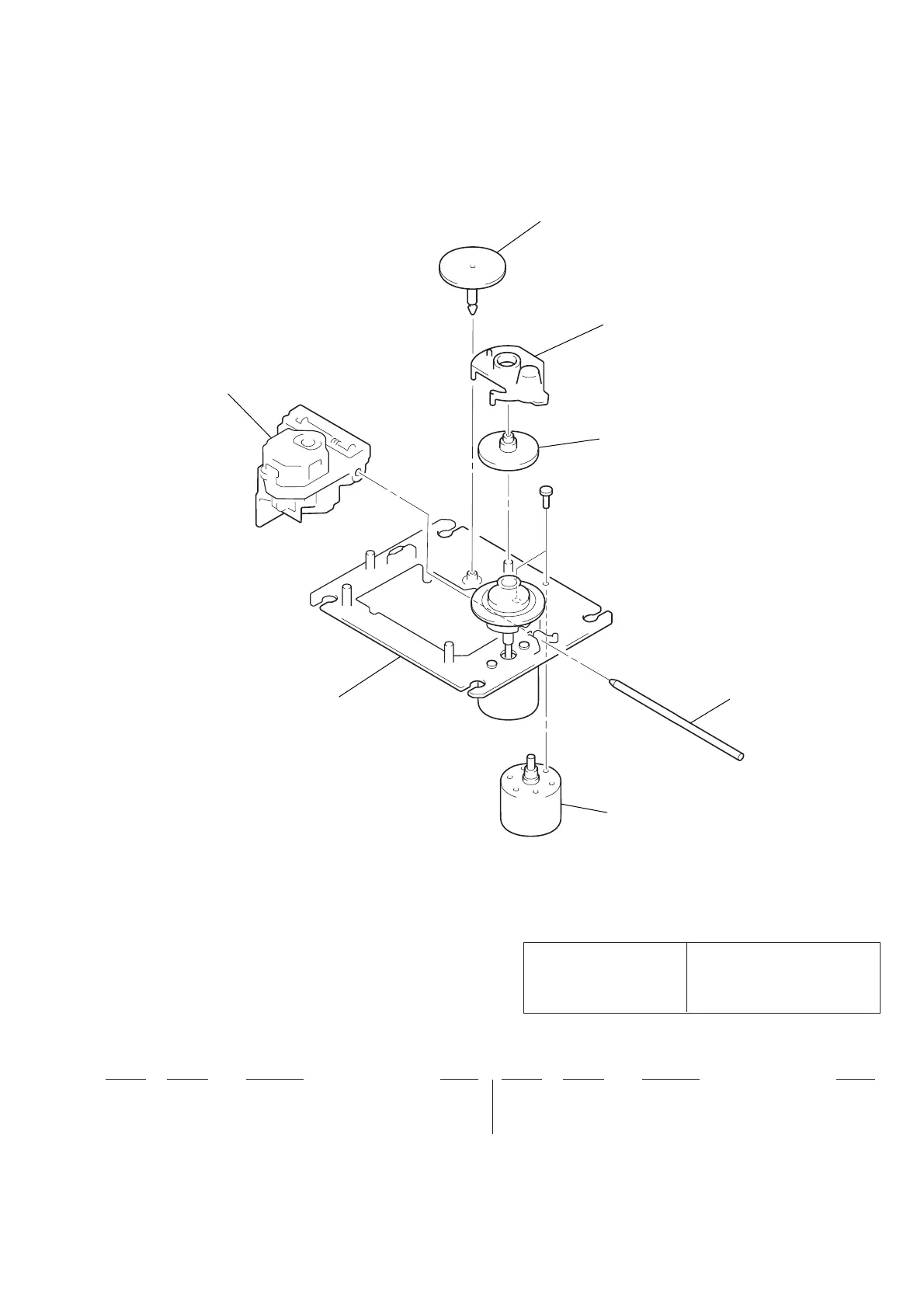

(3) OPTICAL PICK-UP SECTION
(KSM-213BAN)
M572
M571
104
102
not supplied
103
101
#4
The components identified by
mark ! or dotted line with
mark ! are critical for safety.
Replace only with part num-
ber specified.
Les composants identifiés par une
marque ! sont critiques pour la
sécurité.
Ne les remplacer que par une pièce
portant le numéro spécifié.
! 101 8-848-379-31 OPTICAL PICK-UP KSS-213B
102 2-626-907-01 GEAR (A)
103 2-627-003-02 GEAR (B) (RP)
104 2-626-908-01 SHAFT, SLED
M571 X-2625-769-1 GEAR ASSY (MB), MOTOR (SLED)
M572 X-2625-770-2 CHASSIS ASSY (MB), (RP) (SPINDLE)
