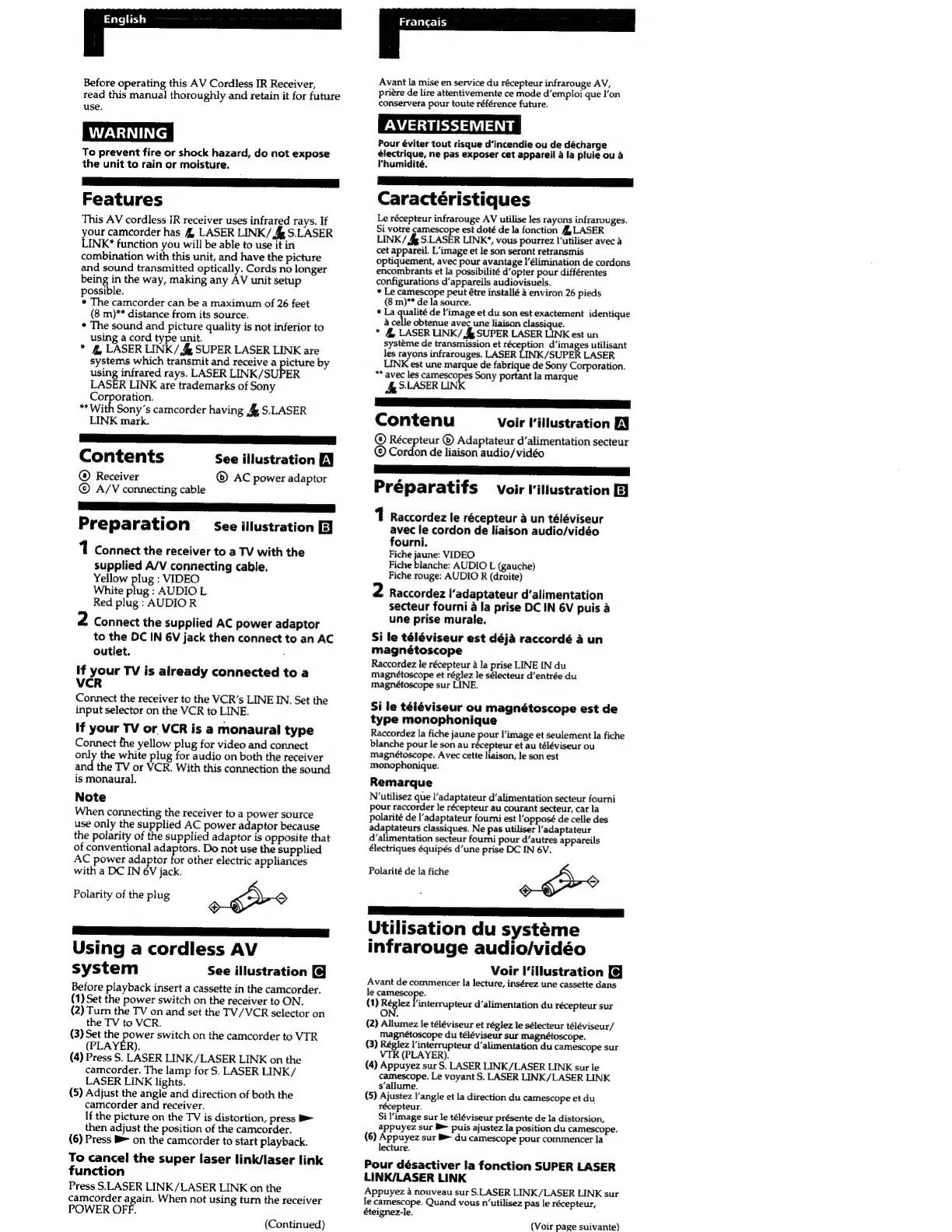

Sony IFT-R20 - AV Cordless IR Receiver Safety and Features; Safety Warning; Product Features; LASER LINK;S.LASER LINK System

Before operating this AV Cordless IR Receiver,
read this manual thoroughly and retain it for future
use.
To prevent fire or shock hazard, do not expose
the unit to rain or moisture.
eee ae ee es
Features
This AV cordless IR receiver uses infrared rays. If
your camcorder has Z LASER LINK/ fe S.LASER
LINK* function you will be able to use it in
combination with this unit, and have the picture
and sound transmitted optically. Cords no longer
being in the way, making any AV unit setup
possible.
* The camcorder can be a maximum of 26 feet
(8 m)** distance from its source.
* The sound and picture quality is not inferior to
using a cord type unit.
* # LASER LINK/ J SUPER LASER LINK are
systems which transmit and receive a picture by
using infrared rays. LASER LINK/SUPER
LASER LINK are trademarks of Sony
Corporation.
“* With Sony’s camcorder having /& S.LASER
LINK mark.
a= SS ee Ey ee
Contents See illustration
@® Receiver ® AC power adaptor
© A/V connecting cable
er ey
Preparation _ see illustration 9
1 connect the receiver to a TV with the
supplied A/V connecting cable.
Yellow plug : VIDEO
White plug : AUDIO L
Red plug: AUDIOR
2 Connect the supplied AC power adaptor
to the DC IN 6V jack then connect to an AC
outlet. :
If your TV is already connected to a
VCR
Connect the receiver to the VCR’s LINE IN. Set the
input selector on the VCR to LINE.
If your TV or VCR is a monaural type
Connect fhe yellow plug for video and connect
only the white plug for audio on both the receiver
and
the
TV
or
VCR.
With
this
connection
the
sound
is monaural.
Note
When
connecting
the
receiver
to
a
power
source
use
only
the
supplied
AC
power
adaptor
because
the
polarity
of
the
supplied
adaptor
is
opposite
that
of
conventional
adaptors.
Do
not
use
the
supplied
AC
power
adaptor
for
other
electric
appliances
with a DC IN 6V jack.
eae ee er er ae
Using a cordless AV
system See illustration
Before
playback
insert
a
cassette
in
the
camcorder.
(1)
Set
the
power
switch
on
the
receiver
to
ON.
(2)
Turn
the
TV
on
and
set
the
TV/VCR
selector
on
the
TV
to
VCR.
(3)
Set
the
power
switch
on
the
camcorder
to
VIR
(PLAYER).
(4)
Press
S.
LASER
LINK/LASER
LINK
on
the
camcorder.
The
lamp
for
S.
LASER
LINK/
LASER
LINK
lights.
(5) Adjust the angle and direction of both the
camcorder and receiver.
If the picture on the TV is distortion, press >
then adjust the position of the camcorder.
(6) Press B> on the camcorder to start playback.
To cancel the super laser link/laser link
function
Press S.LASER LINK/LASER LINK on the
camcorder again. When not using turn the receiver
POWER OFF.
Polarity of the plug
(Continued)
Avant la mise en service du récepteur infrarouge AV,
priére de lire attentivemente ce mode d'emploi que l’on
conservera pour toute référence future.
AVERTISSEMENT
Pour éviter tout risque d‘incendie ou de décharge
électrique, ne pas exposer cet appareil a la pluie ou a
l'humidité.
Caractéristiques
Le récepteur infrarouge AV utilise les rayons infrarouges.
Si votre camescope est doté de la fonction 4, LASER
LINK/,& S.LASER LINK‘, vous pourrez l’utiliser avec a
cet appareil. L’image et le son seront retransmis
optiquement, avec pour avantage I’élimination de cordons
encombrants et la possibilité d’opter pour différentes
configurations d’appareils audiovisuels.
* Le camescope peut étre installé 4 environ 26 pieds
{8 m)** de la source.
* La qualité de l'image et du son est exactement identique
a celle obtenue avec une liaison classique.
* ff LASER LINK/ 4 SUPER LASER LINK est un
systéme de transmission et réception d'images utilisant
les rayons infrarouges. LASER LINK/SUPER LASER
LINK est une marque de fabrique de Sony Corporation.
** avec les camescopes Sony portant la marque
fy 5-LASER LINK
Contenu Voir lillustration
® aa ete ® Adaptateur d’alimentation secteur
© Cordon de liaison audio/vidéo
Préparatifs voir r'itlustration 9
1 Raccordez le récepteur a un téléviseur
avec le cordon de liaison audio/vidéo
fourni.
Fiche jaune: VIDEO
Fiche blanche: AUDIO L (gauche)
Fiche rouge: AUDIO R (droite)
2 Raccordez I’adaptateur d’alimentation
secteur fourni a la prise DC IN 6V puis a
une prise murale.
Si le téléviseur est déja raccordé a un
magnétoscope
Raccordez le récepteur a la prise LINE IN du
magnétoscope et réglez le sélecteur d’entrée du
magnétoscope sur LINE.
Si le téléviseur ou magnétoscope est de
type monophonique
Raccordez la fiche jaune pour l'image et seulement la fiche
blanche pour le son au récepteur et au téléviseur ou
magnétoscope. Avec cette liaison, le son est
monophonique.
Remarque
N'utilisez que l’adaptateur d’alimentation secteur fourni
pour raccorder le récepteur au courant secteur, car la
polarité de l’adaptateur fourni est l’opposé de celle des
adaptateurs classiques. Ne pas utiliser l’adaptateur
d’alimentation secteur fourni pour d’autres appareils
électriques équipés d’une prise DC IN 6V.
ore
Utilisation du systéme
infrarouge audio/vidéo
Voir lillustration
Avant
de
commencer
la
lecture,
insérez
une
cassette
dans
le camescope.
(1)
Réglez
I'interrupteur
d’alimentation
du
récepteur
sur
ON.
Polarité de la fiche
(2) Allumez le téléviseur et réglez le sélecteur téléviseur/
magnétoscope du téléviseur sur magnétoscope.
(3)
Réglez
l'interrupteur
d’alimentation
du
camescope
sur
VTR
(PLAYER).
(4) Appuyez sur S. LASER LINK/LASER LINK sur le
camescope. Le voyant S. LASER LINK/LASER LINK
s‘allume.
(5) Ajustez l’angle et la direction du camescope et du
récepteur.
Si l‘image sur le téléviseur présente de la distorsion,
appuyez
sur
B
puis
ajustez
la
position
du
camescope.
(6) Appuyez sur B> du camescope pour commencer la
lecture.
Pour
désactiver
la
fonction
SUPER LASER
LINK/LASER
LINK
Appuyez
a
nouveau
sur
S.LASER
LINK/LASER
LINK
sur
le
camescope.
Quand
vous
n’utilisez
pas
le
récepteur,
éteignez-le.
(Voir page suivante)
