12
仕様仕様

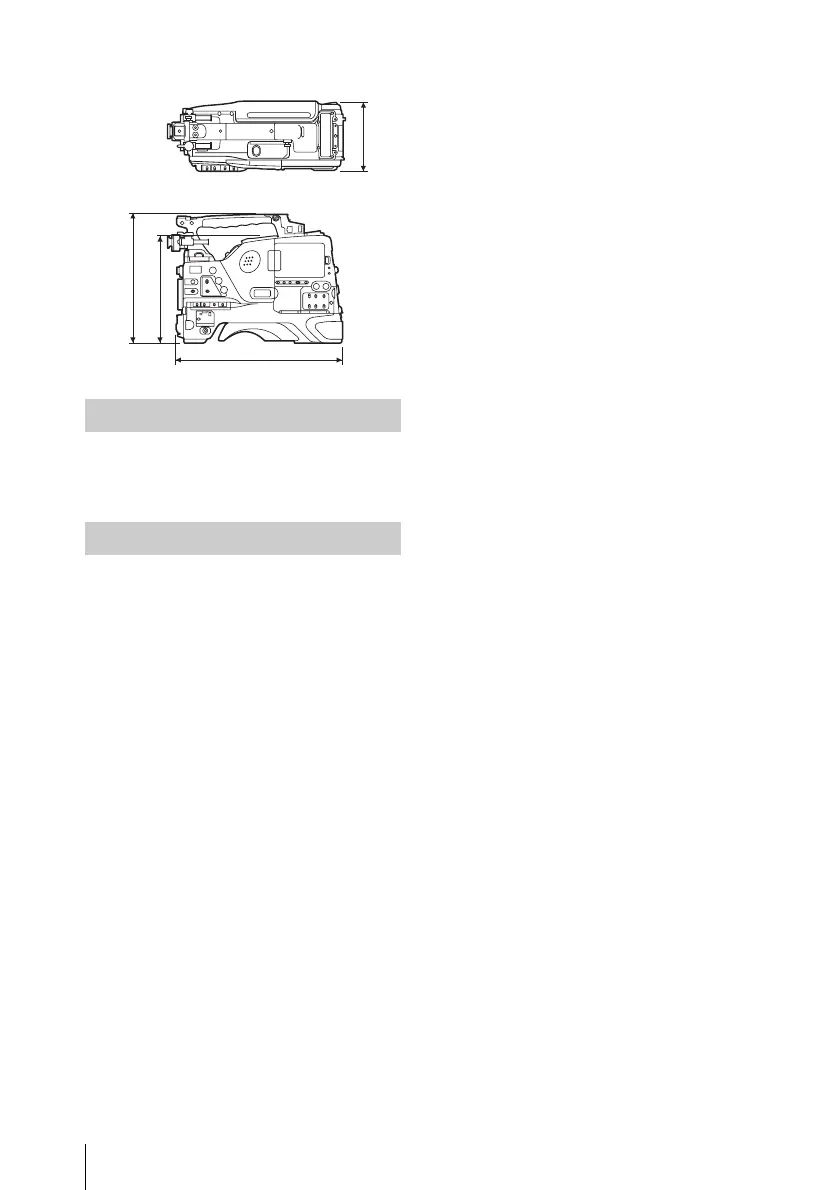

外形寸法（単位：mm）
レンズマウント
2
/
3
型48バヨネットマウント
GENLOCK入力
BNC（×1）、1.0 Vp-p、75 Ω
タイムコード入力
BNC（×1）、0.5 Vp-p〜
18 Vp-p、10 kΩ
SDI入力 CBK-HD01装着時
BNC（×1）
HD-SDI/SD-SDI
HD-SDI
：SMPTE 292M準拠
（エンベデッドオーディオ）
SD-SDI：SMPTE 259M準拠
（エンベデッドオーディオ）
オーディオ入力
CH-1/CH-2：XLRタイプ 3ピン
（凹）（×
2）、Line/Mic/Mic
+48V/AES/EBU
マイク入力XLRタイプ 5ピン
（凹、ステレオ）（×
1）
テスト出力
BNC（×1）
HD：Y
SD
：コンポジット（文字情報
on/off
）
SDI出力 BNC（×2）
SDI OUT 1：
HD-SDI/SD-SDI
HD-SDI
：SMPTE 292M準
拠（エンベデッドオーディ
オ）
SD-SDI：SMPTE 259M準拠
（エンベデッドオーディオ）
SDI OUT2：
HD-SDI/SD-SDI、文字情報
on/off）
HD-SDI：SMPTE 292M準
拠（エンベデッドオーディ
オ）
SD-SDI：SMPTE 259M準拠
（エンベデッドオーディオ）
オーディオ出力
CH-1/CH-2：XLRタイプ 5ピン
（凸、ステレオ）（×
1）
タイムコード出力
BNC（×1）、1.0 Vp-p、75Ω
イヤホン出力
ミニジャック（×
2）
前面パネル：モノラル
後面パネル：ステレオ
/モノラル
スピーカー出力
モノラル
DC入力
XLRタイプ 4ピン（凸）（×1）、
11 V〜17 V
DC
出力
4ピン（×1）（ワイヤレスマイ
クレシーバー用）
11 V〜17 V DC（最大定格電流
0.5 A
）
レンズ
12ピン
リモート
8ピン
ライト
2ピン、DC 12 V、最大 50 W
i.LINK IEEE1394
準拠、6 ピン（×1）、
File Access Mode
Memory Stick
（×1）設定ファイル用
レンズ
入出力
222
269
124
332
