5
FR

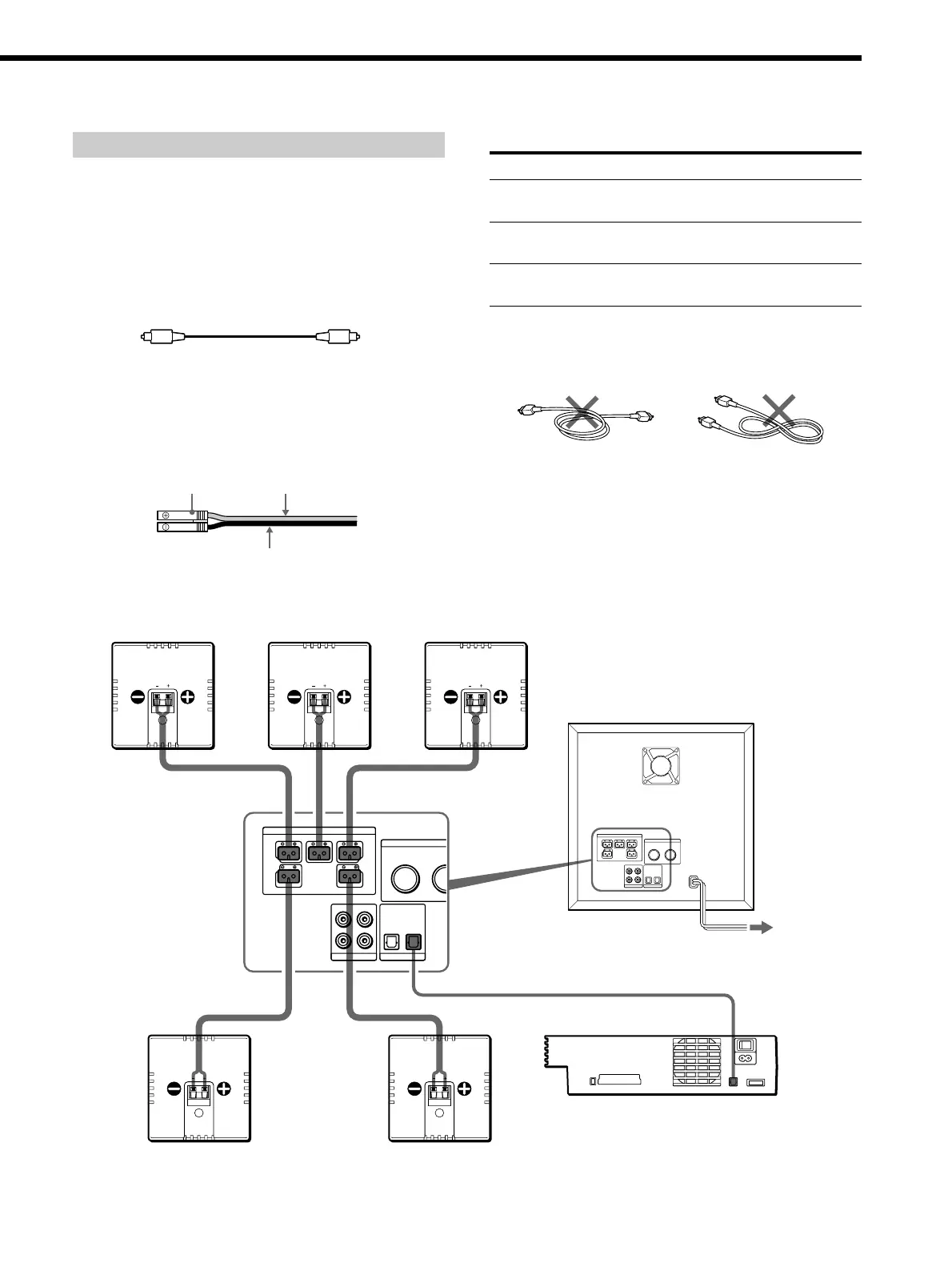

Raccordement de la “PlayStation 2”
Raccordez la “PlayStation 2” et les haut-parleurs satellite
fournis au caisson de graves.
Fils de raccordement fournis
• Câble optique numérique (1)
Utilisez ce câble pour raccorder la “PlayStation 2” à la
prise DIGITAL IN OPTICAL (1 ou 2) du caisson de
graves.
• Fils de haut-parleurs (5)
Utilisez ces fils pour raccorder les haut-parleurs satellite
aux prises SPEAKER du caisson de graves en faisant
correspondre les couleurs des bornes à celles des fiches
des fils.
Bornes de raccordement des haut-parleurs
Raccordez A
les haut-parleurs avant
les haut-parleurs arrière
le haut-parleur central
Remarques
• N’enroulez pas le cordon optique numérique et ne le nouez
pas.
• Faites correspondre le fil de haut-parleur à la borne appropriée
des composants : + avec + et – avec –. Si les fils sont inversés, le
son sera déformé et les graves seront insuffisants.
ONLY FOR
SS-SPSD5
FRONT R CENTER
SPEAKER
FRONT L
REAR R REAR L
2
OPTICAL
2
MID
LOW HIGH
MIN
LEVEL FREQ
U
1
1
L
R
BASS CONTRO
L
AUDIO IN DIGITAL IN
ONLY FOR
SS-SPSD5
FRONT R CENTER
SPEAKER
FRONT L
REAR R REAR L
2
OPTICAL
2
MID
LOW HIGH
MIN MAX
LEVEL FREQUENCY
1
1
L
R
BASS CONTROL
AUDIO IN DIGITAL IN
Haut-parleur avant (D)
Haut-parleur central Haut-parleur avant (G)
Caisson de graves
Haut-parleur arrière (D)
Haut-parleur arrière (G)
vers la prise
secteur
”PlayStation 2”
Fiche
Grise (+)
Noire (–)
aux bornes SPEAKER FRONT L
(blanche) et R (rouge)
aux bornes SPEAKER REAR L
(bleue) et R (grise)
à la borne SPEAKER CENTER
(verte)
