SELP1650 (E 3.5-5.6/PZ 16-50 OSS) (E PZ 16-50mm F3.5-5.6 OSS)
4-6
4-2-2.光軸の確認
1. 被検レンズのフォーカスが∞になるように，フォーカスリングを∞方向に回転させる。そして顕微鏡を覗きながらチャート像が
中央に見えるように光軸を合わせる。
2. 下記手順(1)〜(6)を行い，AS値およびCB値が規格値以内かどうかを確認する。

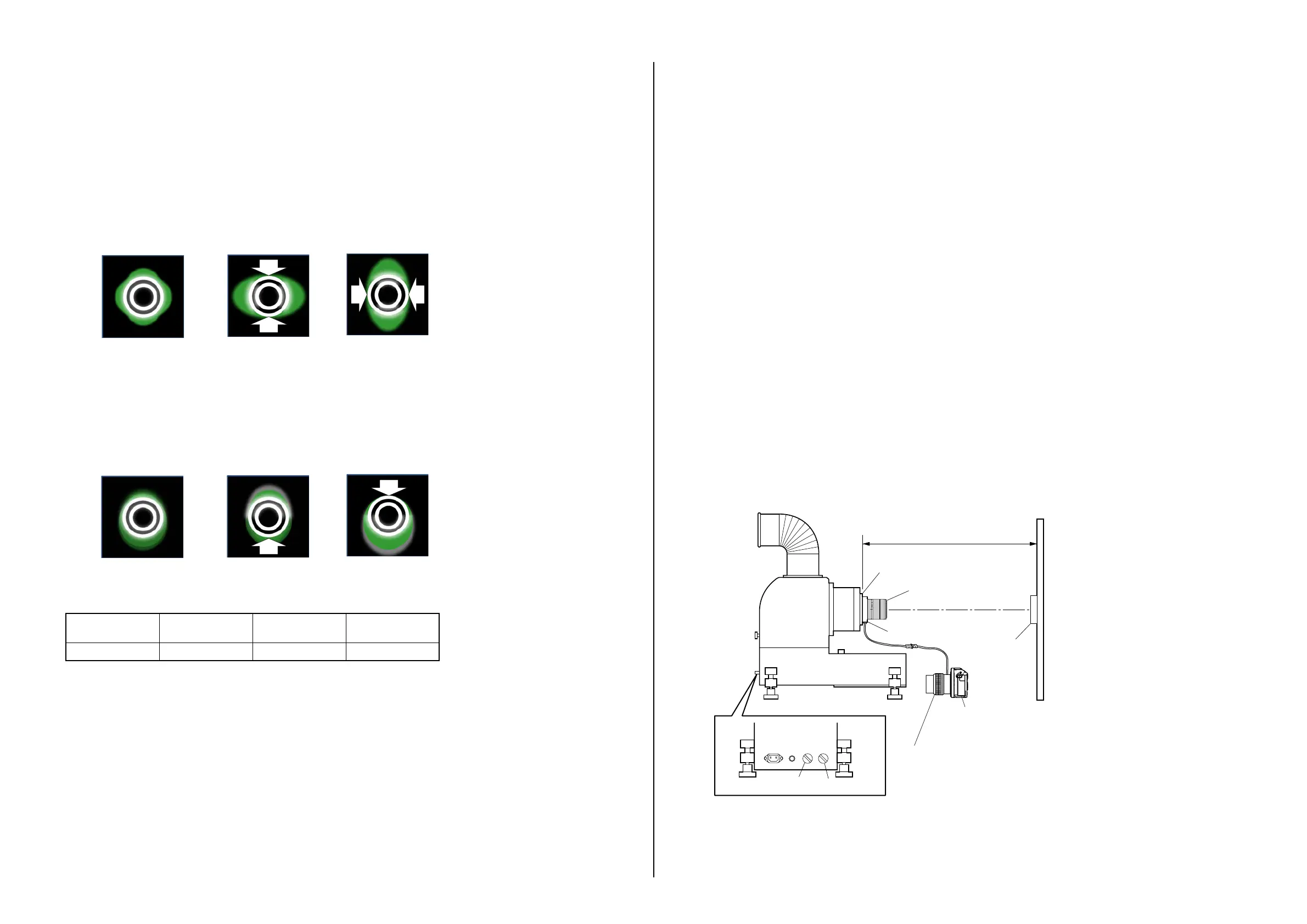

 AS：
 リングチャートにピントを合わせた時，リングチャート像のフレアーが十字方向に分かれて見える現象。（下図(a)）
(1) チャート端の二点(ほぼ対称の位置)におけるフレアーが最も少なくなる位置（下図(b)矢印）でダイヤルを止めて，ダイヤ
ルゲージの値を読み取る。<A>
(2) 上記(1)の位置に対して90°位相をずらしたチャート端の二点におけるフレアーが最も少なくなる位置（下図(c)矢印）でダ
イヤルを止めて，ダイヤルゲージの値を読み取る。<B>
(3) AS値を算出（<A>と<B>の差分絶対値）し，規格値以内かどうかを確認する。
 AS値=<A>-<B>
(1)
(1)
(2)
(2)
AS
ED F
CB：
リングチャートにピントを合わせた時，リングチャート像の一方向のフレアーが大きく尾を引いて見える現象。（下図(d)）
(4) 最大フレアー側のチャート端で最もピントが合う位置（下図(e) 矢印）でダイヤルを止めて，ダイヤルゲージの値を読み取
る。<C>
(5) 最大フレアーと180°反対側のチャート端で最もピントが合う位置（下図(f)矢印）でダイヤルを止めて，ダイヤルゲージの
値を読み取る。<D>
(6) CB値を算出（<C>と<D>の差分絶対値）し，規格値以内かどうかを確認する。
 CB値=<C>-<D>
(5)
(4)
HG I
CB
規格値（参考値）
CB（センターブレ）
WIDE端
CB（センターブレ）
TELE端
AS（軸上アス）
WIDE端
AS（軸上アス）
TELE端
0.09mm以下 0.15mm以下 0.06mm以下 0.10mm以下
3. 規格値を満足していない場合は，以下の順に部品を交換する。
(1) 1群部組を交換
(2) 2群部組を交換
注意: 1群部組，2群部組を交換しても改善しない場合は，サービス専用光学ブロックを交換してください。
4-3. 解像力の確認
4-3-1.レンズ投影機の設置／準備
カメラ（Eマウントレンズ交換式デジタルカメラ全般）を使用する場合の準備
使用機器／治工具
• レンズ投影機
• スクリーン
• 巻尺
• 平面ミラー（SLR用等）
• カメラ（Eマウントレンズ交換式デジタルカメラ全般）
• Eマウント延長治具
• レンズ投影機用E-MountAPSC治具
• Eマウントアタッチメント
注意:レンズ投影機に被検レンズのタイプ（FF/APSC）に合ったレンズ投影機用E-MountAPSC治具とEマウントアタッチメントを取り付けてくださ
い。
レンズ投影機の設置
設置手順
1. カメラとレンズ投影機を下図のように接続する。
注意:Eマウントアタッチメントに取付けるカメラは，以下のように設定してください。
• フォーカスモード：マニュアルフォーカス
• 手ブレ：OFF
• 絞り：開放
2. 被検レンズをレンズ投影機に取り付け，使用機器を下図のように設定する。
3. ズームを任意の設定にする。
4. レンズ投影機のメインスイッチをONにする。
5. レンズ投影機のランプスイッチをONにする。
6. レンズ面とスクリーンを並行にするために，スクリーン上の中心投影像に平面ミラーを重ね合わせ，反射光が被検レンズの中心
を照らすようにレンズ投影機の位置を調整する。
7. スクリーンにフォーカスを合わせる。
注意:作業を終了する場合は，レンズ投影機のランプスイッチをOFFにし，数分後，レンズ投影機の温度が下がったことを確認してからメインス
イッチをOFFにしてください。

投影距離
スクリーン
平面ミラー
メインスイッチ
ランプスイッチ
Eマウントアタッチメント
Eマウント延長治具
カメラ
（Eマウントレンズ交換式
デジタルカメラ全般）
レンズ投影機
被検レンズ
E-MountAPSC治具
