Sony SELP1650 - 性能確認（像トビ／像ユレ）; 準備; 性能確認（像トビ／像ユレ）用映像の撮影; 確認

SELP1650 (E 3.5-5.6/PZ 16-50 OSS) (E PZ 16-50mm F3.5-5.6 OSS)
4-11
4-5. 性能確認（像トビ／像ユレ）
使用機器／治工具
• フランジバック調整用治具
• ジーメンススターチャート
• カメラ（Eマウントレンズ交換式デジタルカメラ全般（AVCHD記録可能））
• 40インチ液晶モニタ（FullHD）
4-5-1.準備
1. フランジバック調整用治具にジーメンススターチャートを設置する。
注意: ジーメンススターチャートの中心部で200 〜 400luxまたは35 〜 65cd/m2になるようにしてください。
 ジーメンススターチャートは光源ムラがないようにしてください。
2. TELE端にしたとき，フランジバック調整用治具のレンズから被検レンズの先端まで10mm以内に設置する。
3. マニュアルフォーカスにてLCDの中心に，ジーメンススターチャートの中心が来るように正対させる。
4. カメラをAVCHD動画モードに設定する。
5. 再度，被検レンズを装着し直す。（フォーカスが∞となる）
注意: フォーカスリングには絶対に触れないでください。

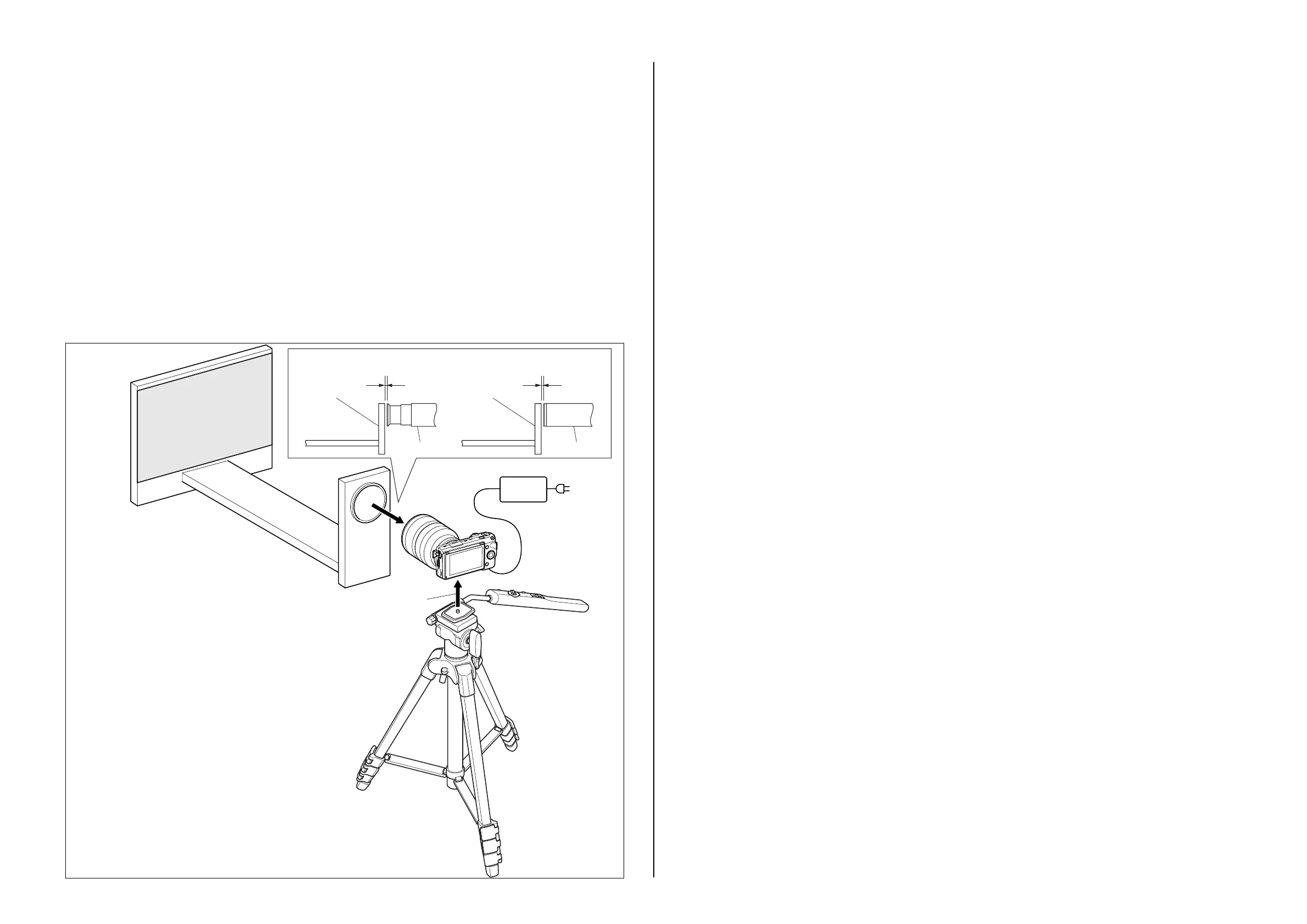

6. 使用機器および被検レンズを下図のように設置します。

フランジバック
調整用治具
10mm以内
・ズームレンズの場合 ・単焦点レンズの場合
被検レンズ
フランジバック
調整用治具
10mm以内
被検レンズ
カメラ
三脚
（任意）
被検レンズ
ACアダプター
フランジバック
調整用治具
ジーメンス
スターチャート
AC
三脚ネジへ
4-5-2.性能確認（像トビ／像ユレ）用映像の撮影
1. 「4-5-1.準備」の設定で以下のようにズーム操作し，動画撮影する。
 ズーム：55mm→●→●→16mm→●→●→50mm
注意: ズームをそれぞれの位置で止めてください。
4-5-3.確認
1. 撮影した動画を液晶モニタで再生する。
2. 著しいピントボケ，中心像移動，像ユレ，像トビがないことを確認する。
注意: 著しいピントボケ，中心像移動，像ユレ，像トビがある場合は，1群部組を交換してください。
 1郡部組を交換しても改善しない場合は，サービス専用光学ブロックを交換してください。
