Sony SELP1650 - DISASSEMBLY

SELP1650 (E 3.5-5.6/PZ 16-50 OSS) (E PZ 16-50mm F3.5-5.6 OSS)
2-2

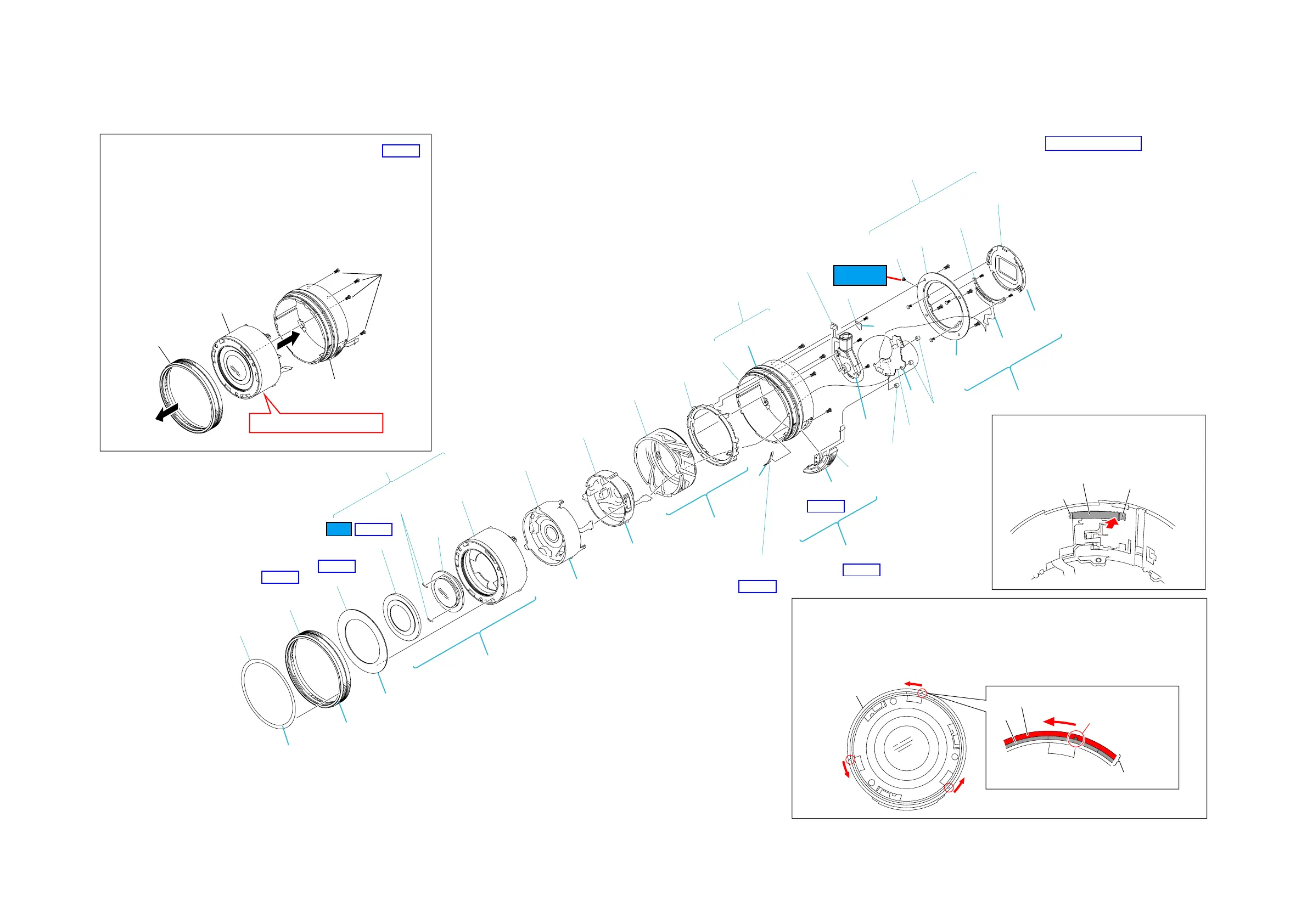

2-1. DISASSEMBLY
B-60
HELP05
REPAIR PARTS LIST
1
1
3
2
HELP03
HELP06
HELP01
1
2
3
4
qf
qg
HELP02
qd
qs
6
7
5
qa
HELP04
qj
qk
qh
8
9
q;
HELP02
ロックタイト460
または相当品
操作環Assy
光学部組
固定保持環Assy
操作環Assy
MF-PR押さえ板
長いツメ
短いツメ
操作環Assy
1) レンズ専用治具 (チップB) を操作環Assyの穴3箇所のうちいずれか2箇所に差し込む。
2) 外側部を回転させてチップBの先が奥まで入る位置を探し, 外側部と内側部が同時に回転すること
を確認する。
3) 反時計方向に外側部と内側部をクリック感があるところまで回転させて,操作環Assyを取り外す。
穴
外側部
内側部
操作環部組の外し方
(Note 2)
固定保持環Assy取り外し時の注意
(Note 1)
MF-PR押さえ板の長いツメ側を固定保持環Assyの
内側の矢印方向に押して外す。
固定保持環Assyを外す際,光学部組が分解されてしまう場合があります。
光学部組を分解させないよう固定保持環Assyを外す際は必ず下記の手順で
取り外してください。
1) (Note 2) を参照し,先に操作環Assyを外す。
2) ワイド端の状態で固定保持環Assyのねじ4本を外す。
3) 光学部組のワイド端の状態を必ず保持しながら，固定保持環Assyを取り外す。
MF-PR押さえ板の外し方
(Note 3)
ワイド端の状態を必ず保持する
操作環Assy
(Note 1, 2)
１群前板
前外装カバー
１群遮光環
１群移動枠
１群レンズ部組
１群部組
１群押さえばね
固定保持環Assy
スイッチ部組
MF-PR押さえ板
(Note 3)
固定保持環部組
CL-1004基板
基板ゴムブッシュ B (9109)
基板ゴムブッシュ B (9109)
モータギアブロック
Z-PI押さえ
BL接点ボックス部組
マウント
マウント部組
ストッパービス
後遮光環
2群部組
3群部組
ズームカム環
固定環
Ver. 1.2 2013.04
