Sony SELP1650 - Page 32

SELP1650 (E 3.5-5.6/PZ 16-50 OSS) (E PZ 16-50mm F3.5-5.6 OSS)
2-4

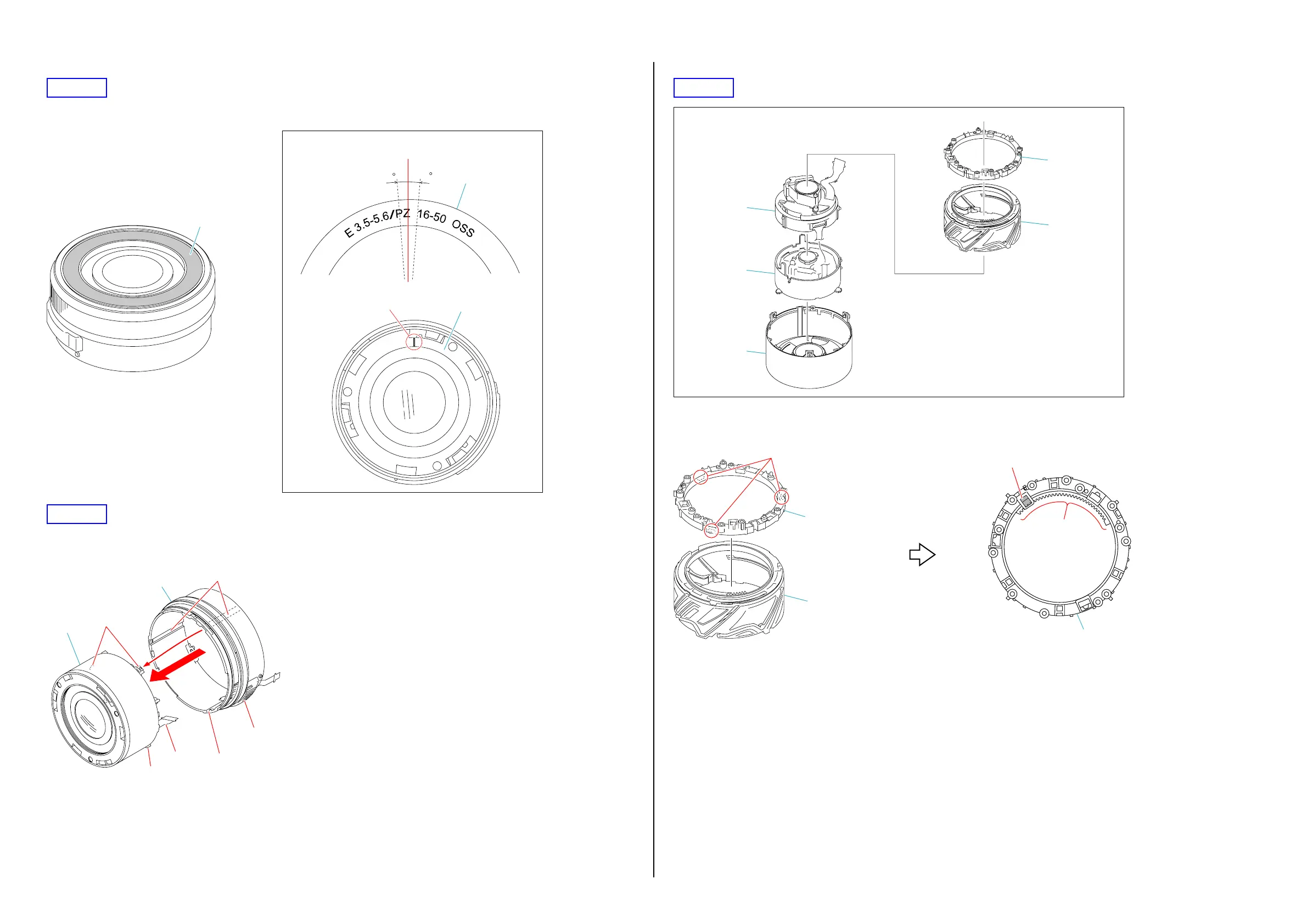

HELP03
1群前板の基準と1群移動枠の基準に合わせて1群前板を貼り付ける。
3
1群前板
1群移動枠
1群前板
基準
基準
3
HELP04
固定保持環のスイッチ部組とフレキの位置を合わせて，1群部組の突起３箇所を固定保持環の内径に挿入させながら，固定保持環
Assyをマウント側から光学部組に組み付けてください。
光学部組
固定保持環Assy
スイッチ部組
フレキ
突起
溝
溝
突起
HELP05
3群部組
2群部組
ズームカム環
光学部組
1群部組
固定環
1. ズームカム環に固定環を取り付け，ズームリセットPI保持部とギアが下図の位置になるまで，固定環を回転させる。
注意：固定環のバヨネットが勘合していることを確認してください。
ズームカム環
固定環
固定環
ズームリセット
PI保持部
ギア部
バヨネット
Ver. 1.2 2013.04
