SELP1650 (E 3.5-5.6/PZ 16-50 OSS) (E PZ 16-50mm F3.5-5.6 OSS)
2-5

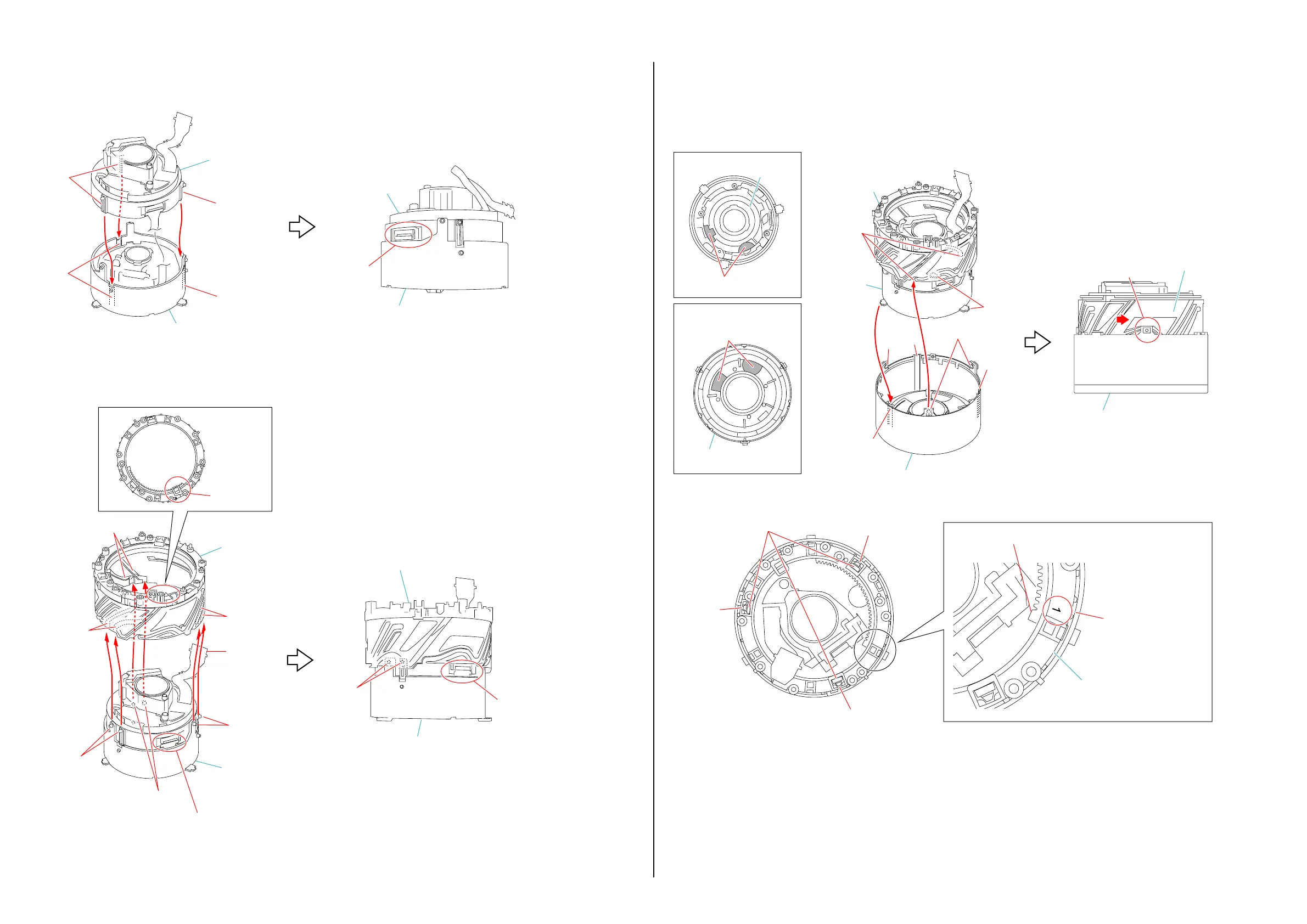

2. 3群部組の凸部3箇所を，2群部組の溝3箇所に取り付ける。
注意：3群部組を最後まで挿入させず，コネクタが下図のように見える状態で保持してください。
3群部組
3群部組
凸部
溝
溝
凸部
2群部組
2群部組
コネクタ
3. ズームカム環のギアの端とコネクタの位置を合わせて，2群部組，3群部組の突起6箇所をズームカム環の溝(内周)6箇所に挿入
させる。
注意：2群部組，3群部組をズームカム環に最後まで挿入させず，突起が下図の位置になるように保持してください。
注意：フレキを挟み込まないうように注意してください。
コネクタ
フレキ
ギアの右端
(接眼側より)
2群部組，
3群部組
2群部組，
3群部組
固定環，
ズームカム環
固定環，
ズームカム環
突起
突起
突起
溝(内周)
溝(内周)
溝(内周)
突起
コネクタ
4. 2群部組の凸部2箇所と1群部組の凹部2箇所の位置を合わせて，2群部組，3群部組，固定環，ズームカム環を下図の状態(手順4.の
状態)に保持したまま，2群部組の突起3箇所を1群部組の溝3箇所に挿入する(矢印
1
)。
5. 2群部組を1群部組の奥まで挿入すると，1群部組の突起3箇所がズームカム環の溝入り口3箇所に挿入される(矢印
2
)。
ズームカム環を矢印方向に回転させるが，最後まで回転させず，1群部組の突起がズームカム環の溝のUターン位置にきたら、いっ
たんその状態を保持する。
凹部
対物側
接眼側
凸部
2群部組，
3群部組，
固定環，
ズームカム環
ズームカム環
溝のUターン位置
2群部組
2群部組
突起
溝
溝入り口
溝
溝
突起
突起
1群部組
1群部組
1群部組
1
2
6. 2群部組の突起3箇所を固定環の穴に通すため，固定環のキャビネットナンバーの位置をズームカム環のギアの端に合わせる。
キャビネットナンバー
2群部組の突起
固定環の穴
固定環の穴
固定環の穴
固定環
ズームカム環のギアの端
Ver. 1.1 2012.11
