Sony SELP1650 - Page 34

SELP1650 (E 3.5-5.6/PZ 16-50 OSS) (E PZ 16-50mm F3.5-5.6 OSS)
2-6E

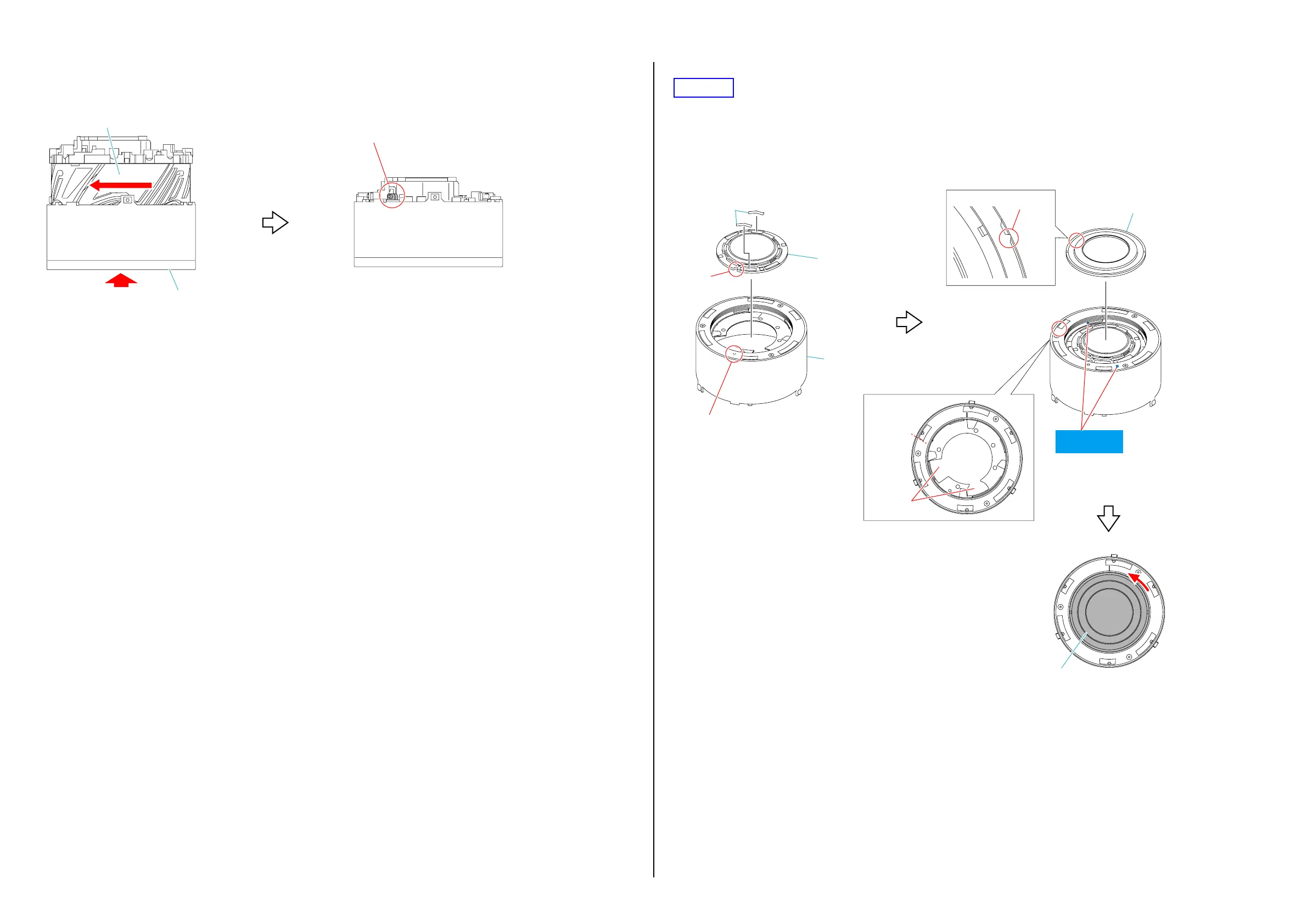

7. 1群部組を押しながら，ズームカム環を矢印A方向に回転させ，ワイド端の状態にする。
 このとき固定環の穴3箇所に2群部組の突起3箇所を通り抜けさせる。
A
ズームカム環
1群部組
2群部組の突起
HELP06
ボンド(B-60):J-6082-616-A
1. 図のように位置を合わせ，1郡レンズ部組を1郡移動枠に取り付ける。
2. 1郡押さえばね2個を置く。
3. 1郡移動枠のねじ部2箇所にボンド(B-60)を塗布する。
4. 図のように位置を合わせ，1郡遮光環を移動枠に取り付け、反時計方向に締め付ける。
1郡レンズ部組
クリック部
1郡遮光環
1郡遮光環
1郡移動枠
穴側面
切り欠き
1郡押さえばね
切り欠き
穴(小)
ボンド (B-60)
を塗布
Ver. 1.2 2013.04
