Sony SELP1650 - 撮影解像力の確認; 解像力の調整; 解像力（片ボケ）の調整

SELP1650 (E 3.5-5.6/PZ 16-50 OSS) (E PZ 16-50mm F3.5-5.6 OSS)
4-10

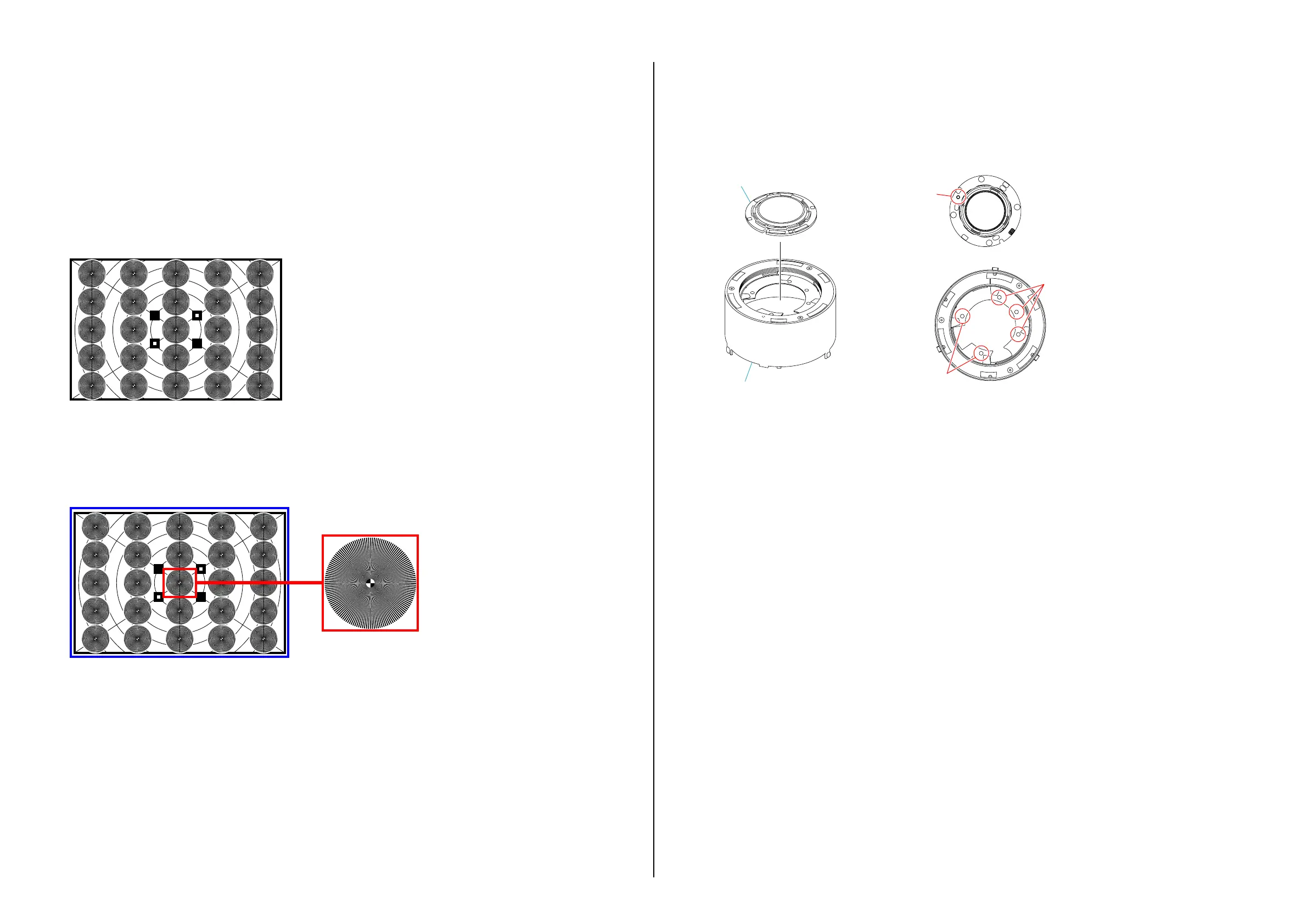

4-3-3.撮影解像力の確認
使用機器／治工具
• 解像度チェックチャート(ILC)
• カメラ（EマウントAPS-Cサイズレンズ交換式デジタルカメラ全般）
• 40インチ液晶モニタ(FullHD)
注意:確認/調整時，撮影画像を拡大表示させて解像を確認してください。
使用機器の設置
注意:このレンズは複数の焦点距離で撮影解像力の確認を行う必要があります。
1. カメラの撮影モードを絞り優先にし，絞り値を開放にする。
2. 確認したい焦点距離に設定する。
3. 画面いっぱいにチャートが写る位置に配置し，その位置からさらに100mm後ろに移動させる。

1125mm x 750mm 3:2 2015.12.15 LENS Gp
0.8 0.6 0.5 0.3 0.3 0.5 0.6 0.8
確認方法
1. 「使用機器の設置」の状態で，マニュアルフォーカスに設定する。
2. ピントを合わせて，セルフタイマーで撮影する。
3. ピントは手順2の状態のままで，撮影距離を手順1の位置から±100mmの位置にし，2枚セルフタイマーで撮影する。
4. 撮影画像3枚の結果から，周辺の解像が以下の基準を満たしているか確認する。

※中心（赤枠）のサークルと中心以外（青枠）のサークルを等倍で確認してください。
1125mm x 750mm 3:2 2015.12.15 LENS Gp
0.8 0.6 0.5 0.3 0.3 0.5 0.6 0.8
注意: 中心のサークルが解像していることを確認し，周辺のサークル（24個）は上下左右が均等に解像していることを確認してください。
 （任意のサークルその直径方向で反対にあるサークルは同等に解像されていること）
 AdobePhotoshop等を使用して，解像の確認を行ってください。
4-4. 解像力の調整
4-4-1.解像力（片ボケ）の調整
1. 1群レンズ部組を回転させて片ボケを調整する。
注意: 1群移動枠の位置決め穴5箇所のいずれかに，1群レンズ部組の突起1箇所を合わせて取り付けてください。
 1群レンズ部組を回転させても改善しない場合は，1群部組を交換してください。

㒆ࣞࣥࢬ㒊⤌
㒆⛣ືᯟ
✺㉳
఩⨨Ỵࡵ✰
఩⨨Ỵࡵ✰
2. 片ボケが改善されるまで，「4-3.解像力の確認」と「4-4.解像力の調整」を繰り返す。
注意: 1群部組を交換しても改善しない場合は，サービス専用光学ブロックを交換してください。
