Conexión de componentes de
audio/vídeo
Descripción general
En esta sección se describe cómo conectar sus
componentes de audio y de vídeo (señales de audio
solamente) al amplificador, a fin de poder escuchar
fuentes estéreo con sonido perimétrico.
Con respecto a la ubicación específica de los
terminales, consulte la ilustración siguiente.
¿Qué cables se necesitan?
Cables de audio (1 para el reproductor de discos compactos,
el sintonizador, el giradiscos, el reproductor de discos láser,
o un aparato de juegos de televisión; 2 para el deck de
cassettes o la videograbadora)

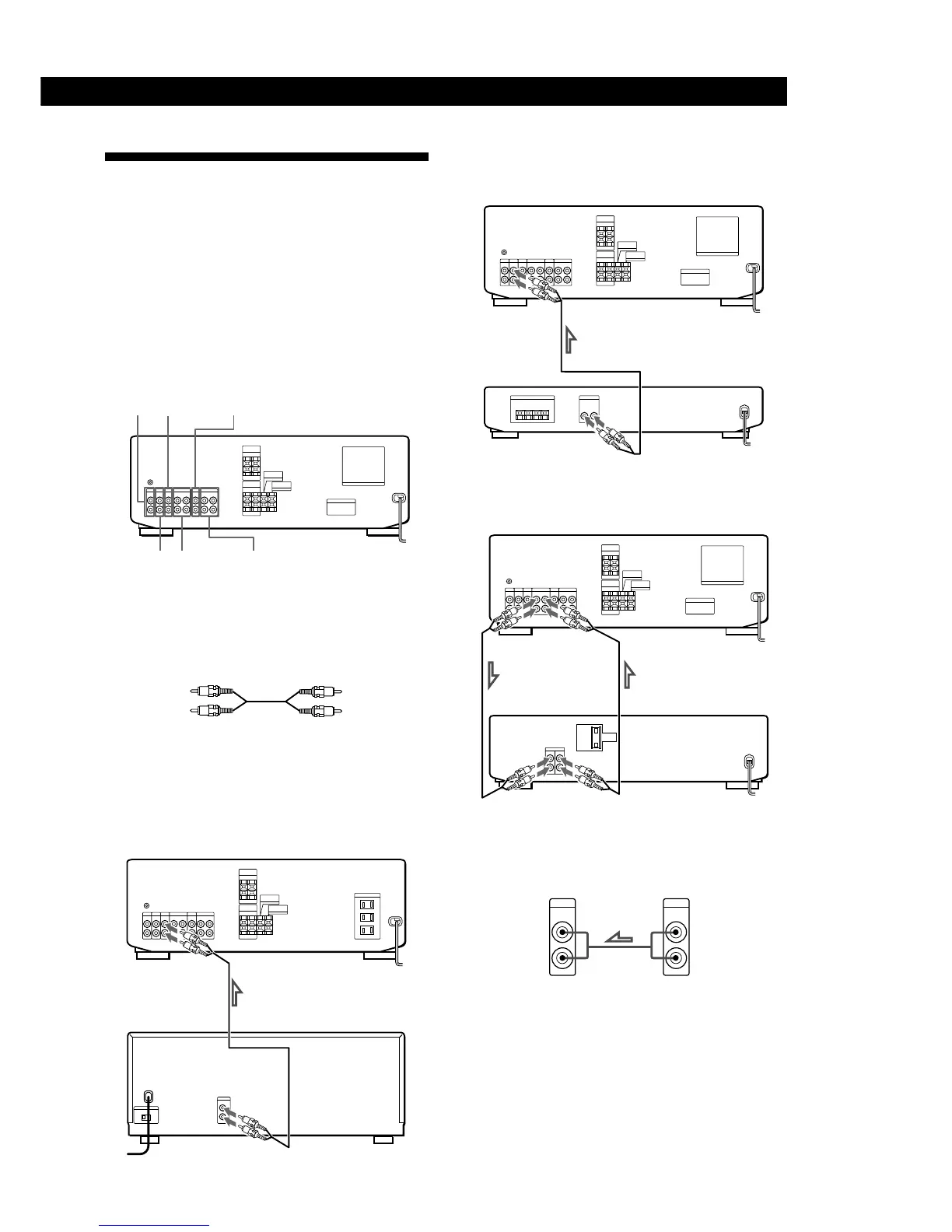

Conexiones
La flecha ç indica el flujo de la señal.
Reproductor de discos compactos
PHONO
CD
TUNER TAPE
VIDEO 2
VIDEO 1
Blanca (canal
izquierdo)
Roja (canal
derecho)
Blanca (canal
izquierdo)
Roja (canal
derecho)
Amplificador
Reproductor de discos
compactos (CDP-CX571)
Sintonizador
Deck de cassettes
Giradiscos
• Si su giradiscos posee conductor de puesta a tierra
Para evitar zumbidos, conecte el conductor de puesta a
tierra al terminal de tierra y del amplificador.
Amplificador
Sintonizador
(ST-JX661)
Amplificador
Deck de cassettes
(TC-WR661)
Giradiscos
Amplificador
(Continúa)
