20
Emplacement et fonction des composants et des commandes
1 Prise d’alimentation (AC IN)
Connectez le cordon d’alimentation secteur fourni à cette
prise.
2 Connecteurs de ligne LINE A
Les connecteurs d’entrée de ligne pour les signaux
vidéo composites et les signaux audio ainsi que leurs
connecteurs de sortie en boucle passante.
Pour contrôler le signal d’entrée de ces connecteurs,
appuyez sur le sélecteur LINE A (témoin allumé) sur le
panneau frontal.
VIDEO IN (BNC)
Raccordez ce connecteur à la sortie vidéo d’un appareil
vidéo tel qu’un magnétoscope ou une caméra vidéo
couleur. Pour une connexion en boucle directe,
raccordez-le à la sortie vidéo d’un autre moniteur.
VIDEO OUT (BNC)
Sortie en boucle directe du connecteur VIDEO IN.
Raccordez ce connecteur à l’entrée vidéo du
magnétoscope ou d’un autre moniteur.
Lorsque le câble est branché à ce connecteur, la
terminaison de 75 ohms de l’entrée est relâchée
automatiquement et le signal entré au connecteur
VIDEO IN sort via ce connecteur.
AUDIO IN (prise phono)
Raccordez ce connecteur à la sortie audio d’un
magnétoscope ou d’un microphone par l’intermédiaire
d’un amplificateur de microphone approprié. Pour une
connexion en boucle directe, raccordez ce connecteur à
la sortie audio d’un autre moniteur.
AUDIO OUT (prise phono)
Sortie en boucle directe de la prise AUDIO IN.
Raccordez ce connecteur à la sortie audio d’un
magnétoscope ou d’un autre moniteur.
3 Connecteurs de ligne LINE B
Connecteurs d’entrée Y/C séparés, connecteurs d’entrée
audio et connecteurs de sortie en boucle passante
correspondants.
Pour contrôler le signal d’entrée de ces connecteurs,
appuyez sur le sélecteur LINE B (témoin allumé) sur le
panneau frontal.
Y/C IN (miniconnecteur DIN à 4 broches)
Raccordez à la sortie distincte Y/C d’un magnétoscope,
d’une caméra vidéo ou d’un autre appareil vidéo.
Y/C OUT (miniconnecteur DIN à 4 broches)
Sortie en boucle directe du connecteur Y/C. Raccordez
à l’entrée distincte Y/C d’un magnétoscope ou d’un
autre moniteur.
Lorsque le câble est branché à ce connecteur, la
terminaison de 75 ohms de l’entrée est relâchée
automatiquement et le signal entré au connecteur Y/C
IN sort via ce connecteur.
AUDIO IN (prise phono)
Raccordez au connecteur de sortie audio d’un
magnétoscope ou d’un microphone via un amplificateur
de microphone approprié. Pour une connexion en boucle
passante, raccordez au connecteur de sortie audio de
l’autre moniteur.
AUDIO OUT (prise phono)
Sortie en boucle directe du connecteur AUDIO IN.
Raccordez à l’entrée audio d’un magnétoscope ou d’un
autre moniteur.
LINE A
LINE B
IN OUT
IN OUT
IN OUTIN OUT
VIDEO AUDIO
AUDIO
IN
AUDIO
RGB/COMPONENT
AC IN
R/R–Y G/Y B/B–Y
EXT SYNC
OUT IN OUT IN OUT IN OUT IN OUT
A
IN
R/R–Y
IN IN
B
G/Y B/B–Y
AUDIO
EXT SYNC
REMOTE 1DC OUT
5V/1A
RS-232C
REMOTE
Y/C
IN IN
(La marque indique la terminaison automatique.)

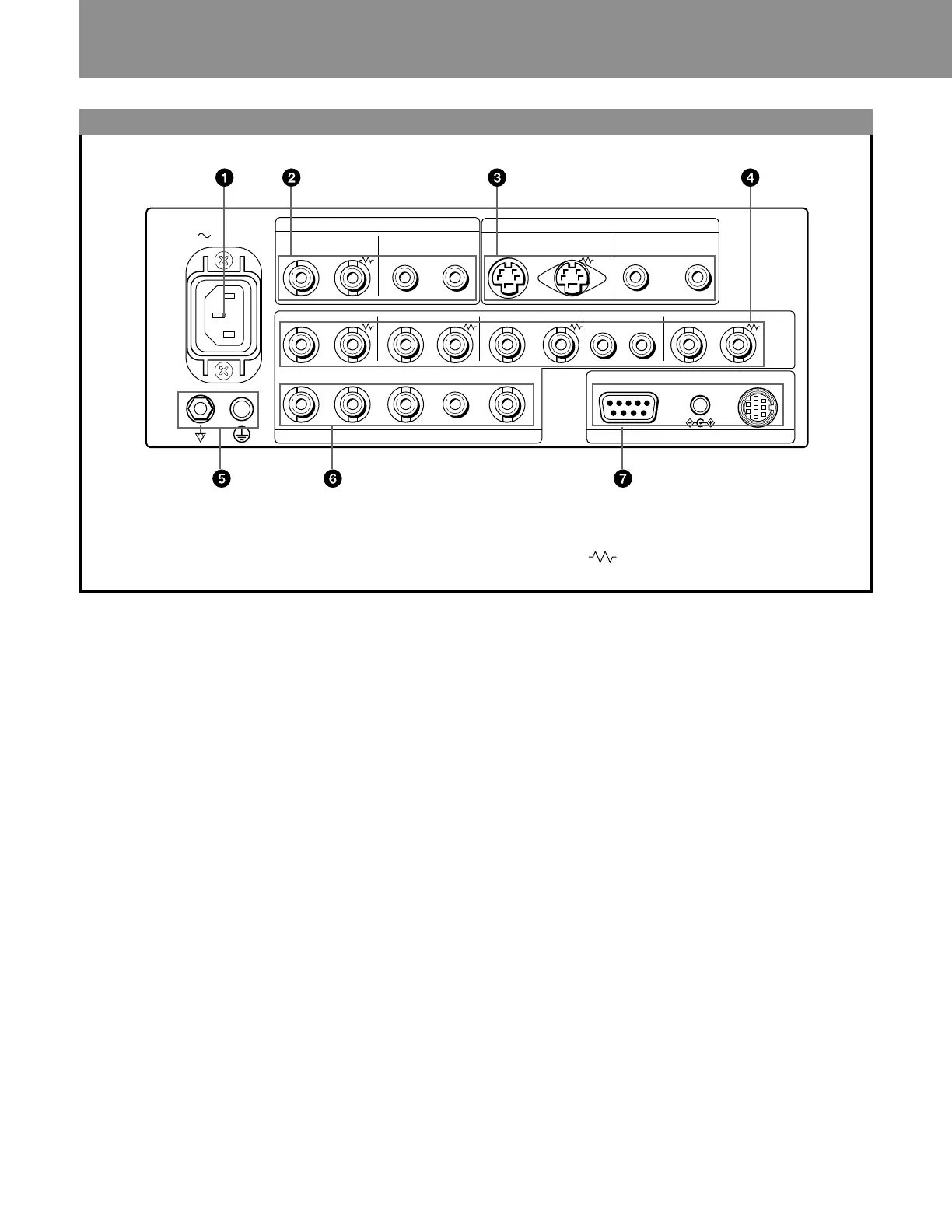

Panneau arrière
