6 (FR)

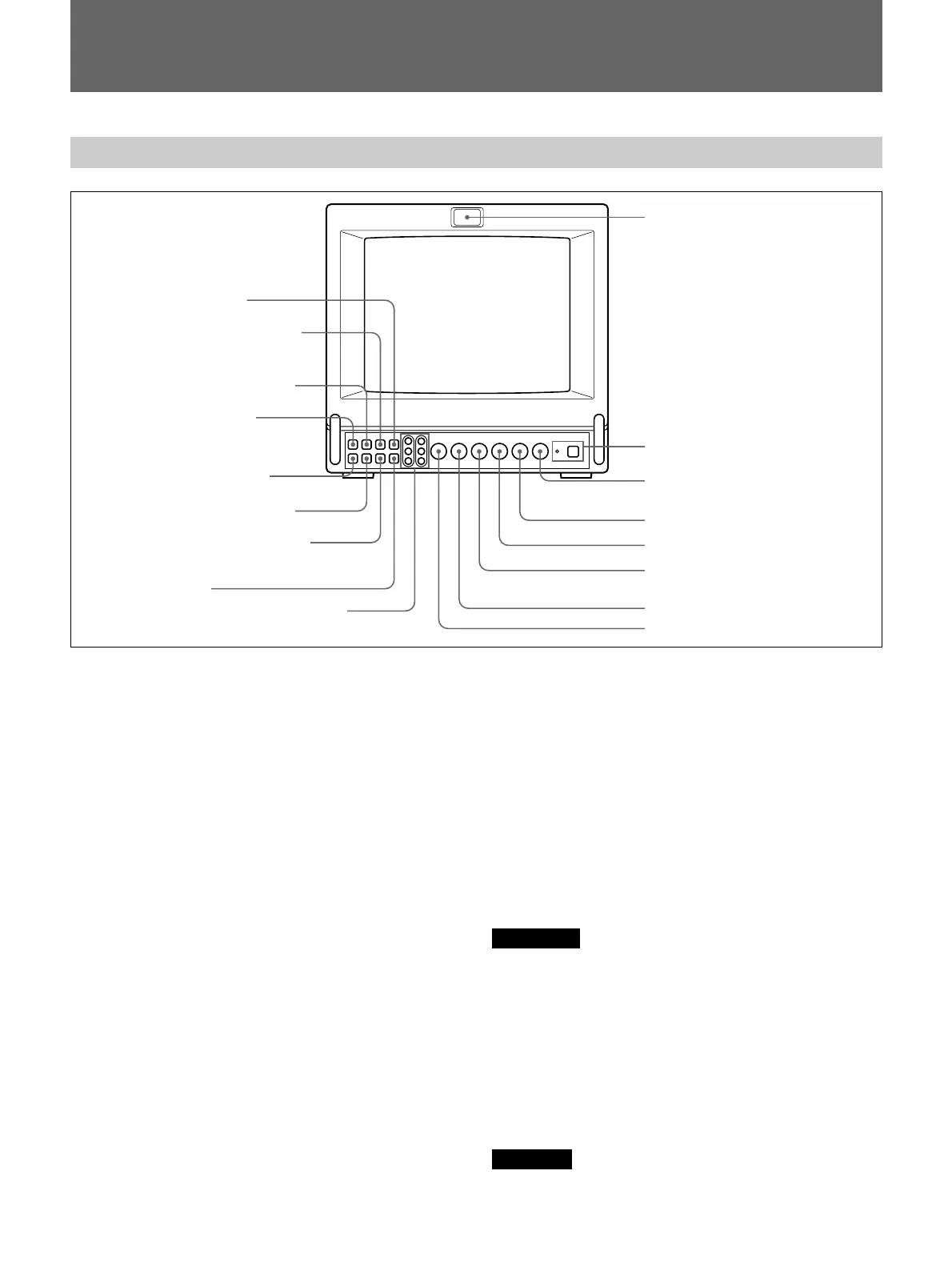

Nomenclature
Avant
PVM-9045QM/9042QM
1 Témoin de signalisation
Cet indicateur s’allume. Il faut alors utiliser la
connexion de commande de l’indicateur.
Pour l’attribution des broches, reportez-vous aux
“Spécifications” à la page 12 (FR).
2 Interrupteur et témoin d’alimentation
(POWER)
Enclencher cet interrupteur pour allumer le moniteur.
Le témoin s’allume en vert.
Le témoin POWER sert aussi de témoin d’état de la
batterie. Quand la batterie interne faiblit, ou quand
l’alimentation fournie par la prise DC 12 V IN
diminue, ce témoin clignote.
3 Réglage d’intensité sonore (VOLUME)
Tourner ce réglage dans le sens des aiguilles d’une
montre ou dans le sens contraire pour obtenir
l’intensité sonore souhaitée.
4 Réglage du contraste (CONTR)
Tourner dans le sens des aiguilles d’une montre pour
accentuer le contraste, ou dans le sens contraire pour le
diminuer.
5 Réglage de phase (PHASE)
Ce réglage ne concerne que les systèmes couleur
NTSC et NTSC
4.43. Tourner dans le sens des aiguilles
d’une montre pour que le teint tende vers le vert, et
dans le sens contraire pour le faire tendre vers le violet.
6 Réglage de chrominance (CHROMA)
Tourner dans le sens des aiguilles d’une montre pour
augmenter l’intensité des couleurs, et dans le sens
contraire pour la réduire.
7 Réglage de luminosité (BRIGHT)
Tourner dans le sens des aiguilles d’une montre pour
augmenter la luminosité, et dans le sens contraire pour
la réduire.
8 Réglage d’ouverture (APER)
Tourner dans le sens des aiguilles d’une montre pour
augmenter la netteté, et dans le sens contraire pour le
réduire.
Remarques
•Les réglages PHASE, CHROMA et APER n’agissent
pas sur le signal analogique RVB.
•La commande PHASE n’agit pas sur les signaux
composants.
•Le réglage PHASE n’est valide que pour le système
NTSC.
9 Touche DEGAUSS
Appuyez brièvement sur cette touche. L’écran est
démagnétisé.
Remarque
Si vous appuyez à nouveau trop tôt sur la touche
DEGAUSS, les tonalités risquent de ne pas être
uniformes.
1 Témoin de signalisation
2 Interrupteur et témoin
d’alimentation (POWER)
3 Réglage d’intensité sonore
(VOLUME)
4 Réglage du contraste (CONTR)
5 Réglage de phase (PHASE)
6 Réglage de chrominance
(CHROMA)
8 Réglage d’ouverture (APER)
9 Touche DEGAUSS
!™ Sélecteur d’entrée
(A/B, RGB/Y R-Y B-Y)
!§ Sélecteur 16:9
7 Réglage de luminosité (BRIGHT)
!¡ Sélecteur d’entrée de ligne/
RVB (LINE/RGB)
!º Sélecteur de synchronisation
interne/externe (SYNC INT/EXT)
!£ Sélecteur d’image bleue
(BLUE ONLY)
!¢ Sélecteur UNDER SCAN
!∞ Sélecteur de retard horizontal/
vertical (H/V DELAY)
!¶ Touches de réglage de polarisation
RVB (R/G/B BIAS) et de gain (GAIN)
