Sony TRINITRON PVM-9042QM - Pannello Posteriore

8 (IT)
!• Connettori di ingresso/uscita in linea A
(LINE A) (PVM-9045QM/9042QM)
!• Connettori di ingresso/uscita in linea LINE
(PVM-9040ME)
Y/C IN (ingresso luminanza/crominanza) (mini
DIN a 4 terminali): Collegarlo all’uscita Y/C
(luminaza/crominanza) separate di una
videocamera, di un videoregistratore o di un altro
apparecchio video.
Y/C OUT (uscita luminanza/crominanza) (mini
DIN a 4 terminali): Uscita a ciclo aperto del
connettore Y/C IN. Collegarlo all’ingresso Y/C
(luminanza/crominanza) separate di un
videoregistratore o di un altro monitor.
VIDEO IN (ingresso video) (BNC): Collegarlo
all’uscita video di una videocamera, di un
videoregistratore o di un altro apparecchio video.
VIDEO OUT (uscita video) (BNC): Uscita a ciclo
aperto del connettore VIDEO IN. Collegarlo
all’ingresso video di un videoregistratore o di un
altro monitor.
AUDIO IN (ingresso audio) (presa fono):
Collegarlo all’uscita audio di un videoregistratore
o a un microfono (tramite un amplificatore per
microfono adatto).
AUDIO OUT(uscita audio) (presa fono): Uscita a
ciclo aperto del connettore AUDIO IN. Collegarlo
all’ingresso audio di un videoregistratore o di un
altro monitor.
Nota
Il connettore Y/C IN ha la priorità sul connettore
VIDEO IN.
Quando una spina è collegata al connettore Y/C IN, il
connettore VIDEO IN viene scollegato
automaticamente.
Nota
(solo PVM-9045QM/9042QM)
Per controllare il segnale inviato attraverso questi
connettori, lasciare rilasciati il selettore LINE/RGB e il
selettore A/B, RGB/Y R-Y B-Y sul pannello anteriore
(posizion LIEN e A).
!ª Connettori di ingresso/uscita in linea B
(LINE B)
Per controllare il segnale inviato attraverso questi
connettori, lasciare rilasciato il selettore LINE/RGB
(posizione LINE) e premere il selettore A/B, RGB/Y,
R-Y, B-Y (posizione B) sul pannello anteriore.
VIDEO IN (ingresso video) (BNC): Collegarlo
all’uscita video di una videocamera, di un
videoregistratore o di un altro apparecchio video.
VIDEO OUT (uscita video) (BNC): Uscita a ciclo
aperto del connettore VIDEO IN. Collegarlo
all’ingresso video di un videoregistratore o di un
altro monitor.
AUDIO IN (ingresso audio) (presa fono): Collegarlo
all’uscita audio di un videoregistratore o a un
microfono (tramite un amplificatore per microfono
adatto).

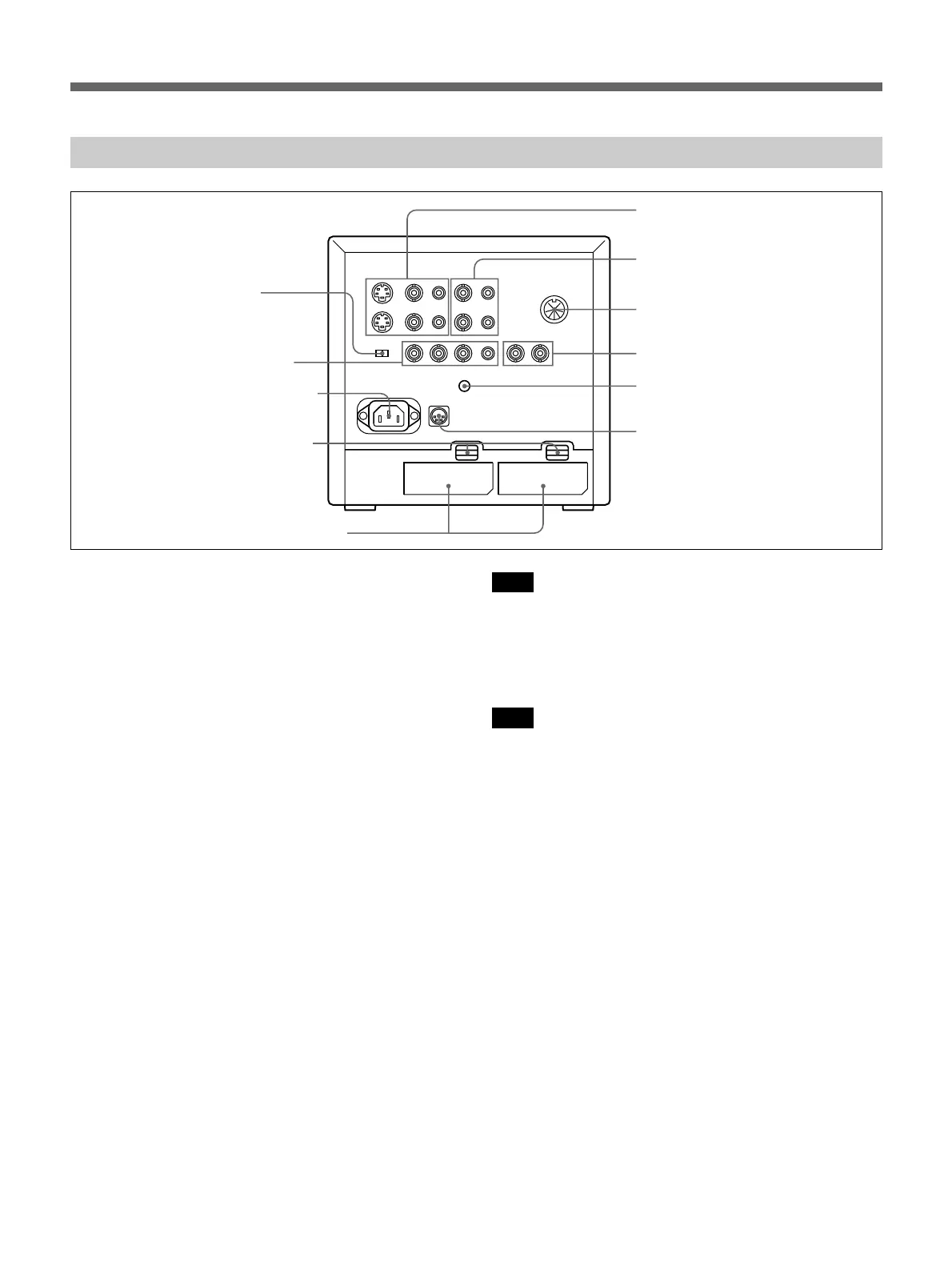

Pannello posteriore
PVM-9045QM/9042QM
Posizione e funzine delle parti e dei comandi
!• Connettori di ingresso/uscita in
linea A (LINE A)
!ª Connettori di ingresso/uscita in
linea B (LINE B)
@º Connettore di comando a distanza
(REMOTE) (mini DIN a 8 terminali)
@¡ Connettori di sincronizzazione
esterna (EXT SYNC)
@™ Comando di tenuta verticale
(V HOLD)
@£ Presa DC 12V IN (XLR, 4
terminali)
@∞ Connettori di ingresso RGB/
componete (RGB/COMPONENT)
@¢ Selettore COMPONENT
LEVEL
@¶ Tasti di rimozione blocco batteria
(EJECT)
@• Comparti blocco batteria (BATTERY)
@§ Presa di ingresso alimentazione
CA (AC IN)
