12 (FR)
Appel de courant de crête
Mesuré conformément à la norme européenne
EN55103-1: 58A (230V)
Conditions d’utilisation
Température 0°C à +35°C (32°F à 95°F)
Humidité 0 % à +90 % (sans condensation)
Pression atmosphérique
700 hPa à 1.060 hPa
Conditions de transport et de stockage
Température –10°C à +40°C (14°F à 104°F)
Humidité 0 % à +90 %
Pression atmosphérique
700 hPa à 1.060 hPa
Dimensions Env. 217 × 217 × 352,5 mm
(l/h/p) (8
5
/8 × 8
5
/8 × 14 po.)
Saillies et commandes non
comprises
Poids Env. 8,2 kg (18 li. 1 on.) Batteries
rechargeables non comprises
Accessoires fournis Cordon d’alimentation secteur (1)
Câble avec connecteur 8 broche
(1) (PVM-9045QM/9042QM
uniquement)
Supports de fiche (1 jeu)
Plaquette de commande (1)
(PVM-9045QM/9042QM
uniquement)
La conception et les spécifications peuvent être
modifiées sans préavis.

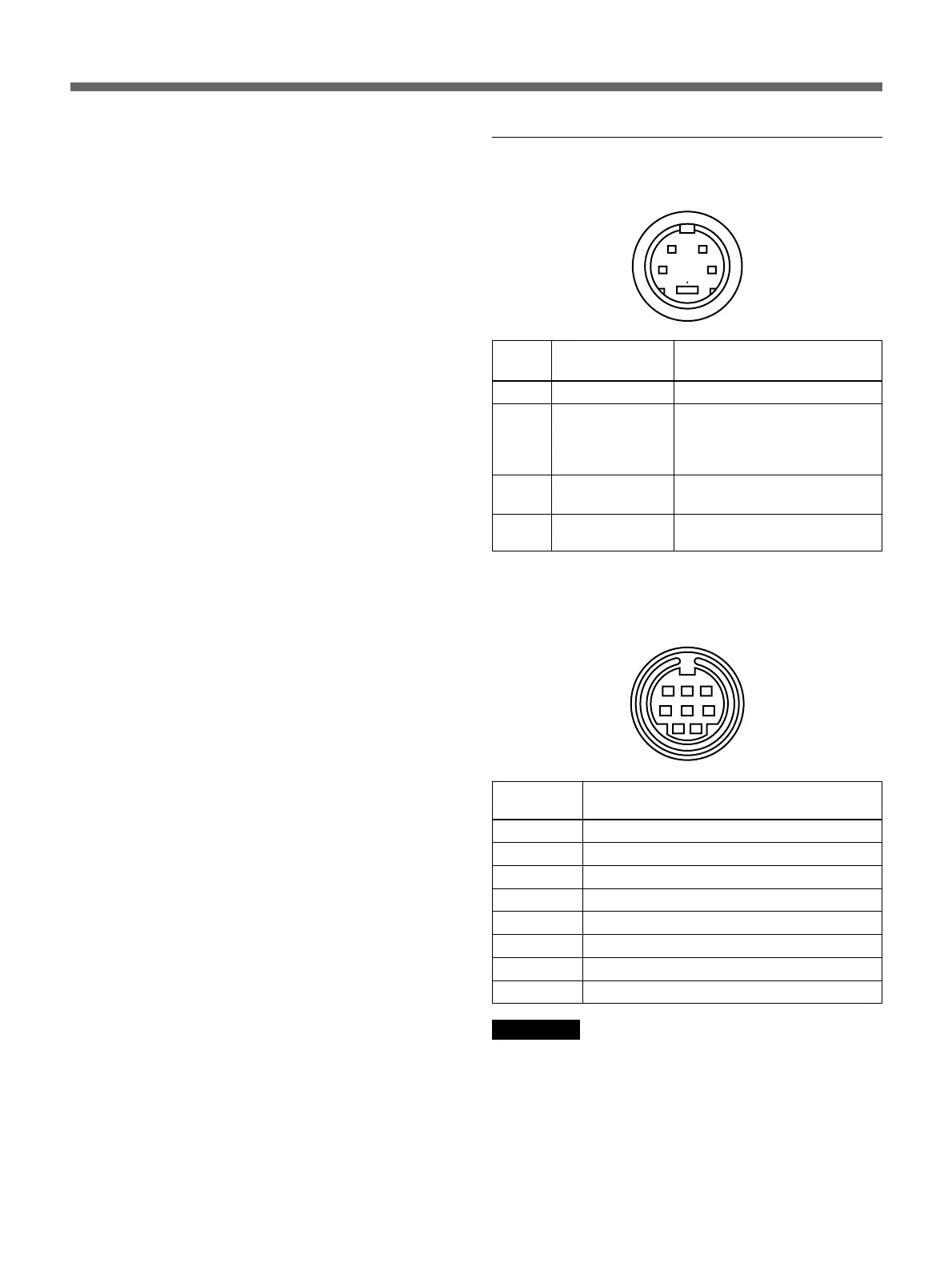

Assignation des broches
Connecteur Y/C IN (mini DIN 4 broches)
12
43
N° de
Signal Description
broche
1 Entrée Y 1 Vc-c, sync négative, 75 ohms
2 Entrée de sous- 300 mVc-c (PAL), salve
porteuse Temps de retard entre Y et C:
CHROMA dans la limite de 0±100 nsec.,
75 ohms
3 Masse pour
Masse
l’entrée Y
4 Masse pour
Masse
l’entrée CHROMA
Connecteur REMOTE (mini DIN 8 broches)
(PVM-9045QM/9042QM uniquement)
12
3
678
45
Numéro de
Signal
broche
1 16:9
2 Retard H/V
3 Masse
4 EXT SYNC
5 Signalisation
6 Sous-balayage
7 A/B ou RGB/Y R-Y B-Y
8 LINE/RGB
Remarques
•Pour la télécommande, connecter la broche de la
fonction souhaitée à la broche 3 (Masse).
•Pour la télécommande, réglez le bouton frontal sur
OFF (le commutateur est désactivé).
