12 (DE)
Spitzenstrom
Gemessen in EN55103-1: 58A (230V)
Betriebsbedingungen
Temperature 0 °C bis +35 °C
Luftfeuchtigkeit 0 % bis 90 % (nicht
kondensierend)
Druck 700 hPa bis 1.060 hPa
Bedingungen bei Lagerung und Transport
Temperature –10 °C bis 40 °C
Luftfeuchtigkeit 0 % bis 90 %
Druck 700 hPa bis 1.060 hPa
Abmessungen ca. 217 × 217 × 352.5 mm
(B/H/T) ohne vorstehende Teile
und Bedienungselemente
Gewicht ca. 8,2 kg ohne Akku
Mitgeliefertes Zubehör
Netzkabel (1)
Kabel mit 8 pol-Buchse (1)
(nur PVM-9045QM/9042QM)
Netzsteckerhalter (1 Satz)
Kontrollplatte (1) (nur PVM-
9045QM/9042QM)
Änderungen, die dem technischen Fortschritt dienen,
bleiben vorbehalten.

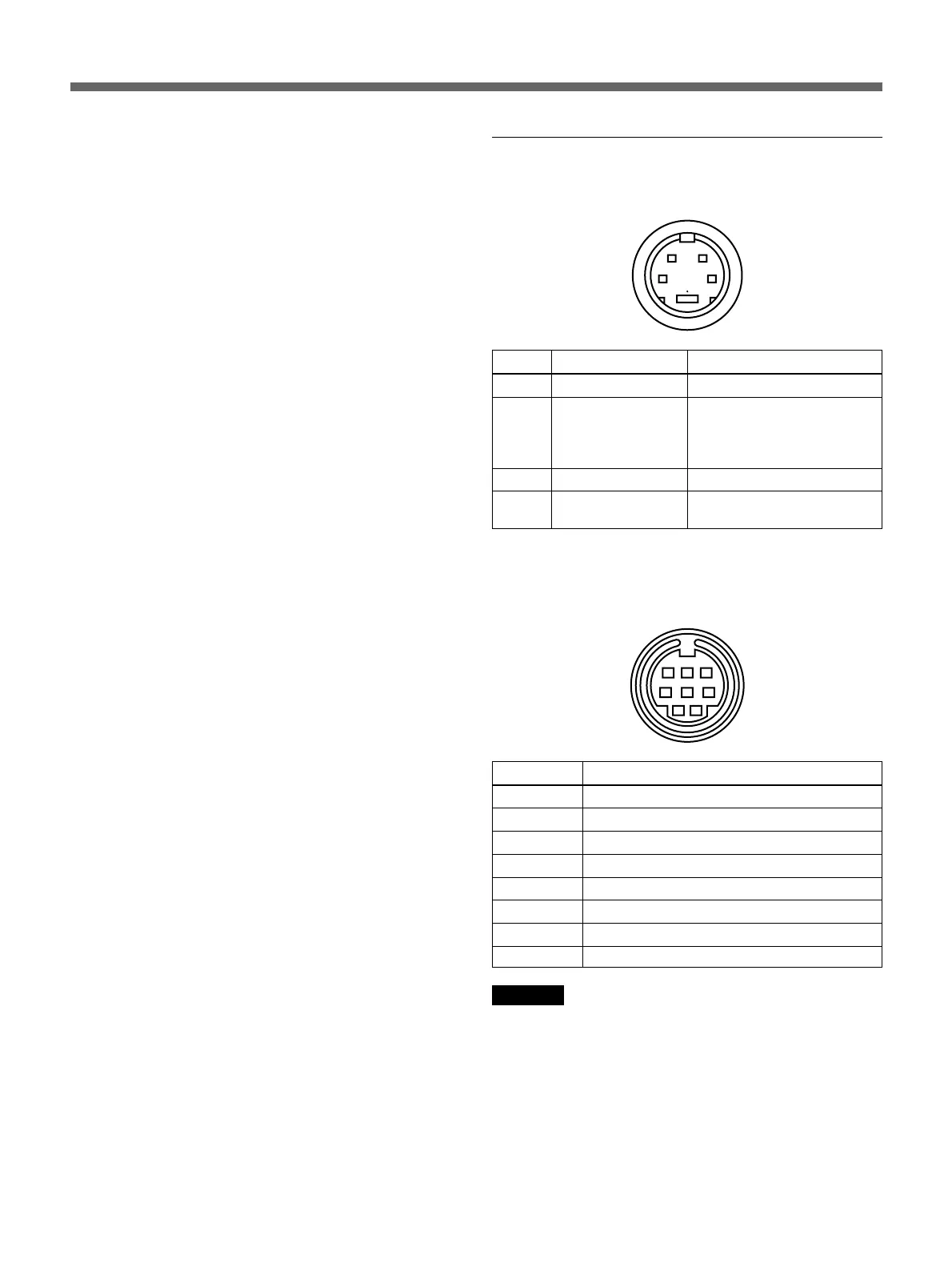

Stiftbelegung
Y/C IN-Buchse (DIN, 4pol-Mini)
12
43
Stiftnr. Signal Beschreibung
1 Y-Eingang 1 Vss, Video positiv, 75 Ohm
2 CHROMA- 300 mVss (PAL), Burst
Hilfsträgereingang Verzögerungszeit zwischen
Y und C: innerhalb von 0
±100 ns, 75 Ohm
3 GND für Y-Eingang Masse
4 GND für CHROMA-
Masse
Eingang
REMOTE-Buche (DIN, 8pol-Mini)
(nur PVM-9045QM/9042QM)
12
3
678
45
Stiftnr. Signal
1 16:9
2 H/V-Verzögerung
3 Masse
4 EXT SYNC
5 Kontrolle
6 Bildverkleinerung
7 A/B oder RGB/Y R-Y B-Y
8 LINE/RGB
Hinweise
•Für Fernsteuerung den Kontakt der gewünschten
Funktion mit Kontakt 3 (Masse) verbinden.
•Schalten Sie zur Steuerung über die Fernbedienung
die Taste vorn auf OFF, so daß der Schalter
heraussteht.
Technische Daten
