12 (IT)
Corrente di entrata di picco
Corrente di entrata con commutazione a caldo,
misurata in base allo standard
europeo EN55103-1: 58A
(230V)
Condizioni di funzionamento
Temperatura da 0°C a +35°C (da 32°F a
+95°F)
Umidità da 0% a +90% (senza condensa)
Pressione de 700 hPa a 1.060 hPa
Condizioni per il trasporto e deposito
Temperatura da –10°C a +40°C (da 14°F a
+104°F)
Umidità da 0% a +90%
Pressione da 700 hPa a 1.060 hPa
Dimensioni Circa 217 × 217 × 352.5 mm (l/a/
p), esclusi comandi e parti
sporgenti
Peso Circa 8,2 kg esclusi i blocchi
batteria
Accessorio in dotazione
Cavo di alimentazione CA (1)
Cavo con connetorre
a 8 terminali (1) (solo PVM-
9045QM/9042QM)
Alloggiamenti spina CA
(1 assortiménto)
Piastra ingresso di controllo (1)
(solo PVM-9045QM/9042QM)
Disegno e caratteristiche tecniche soggetti a modifiche
senza preavviso.

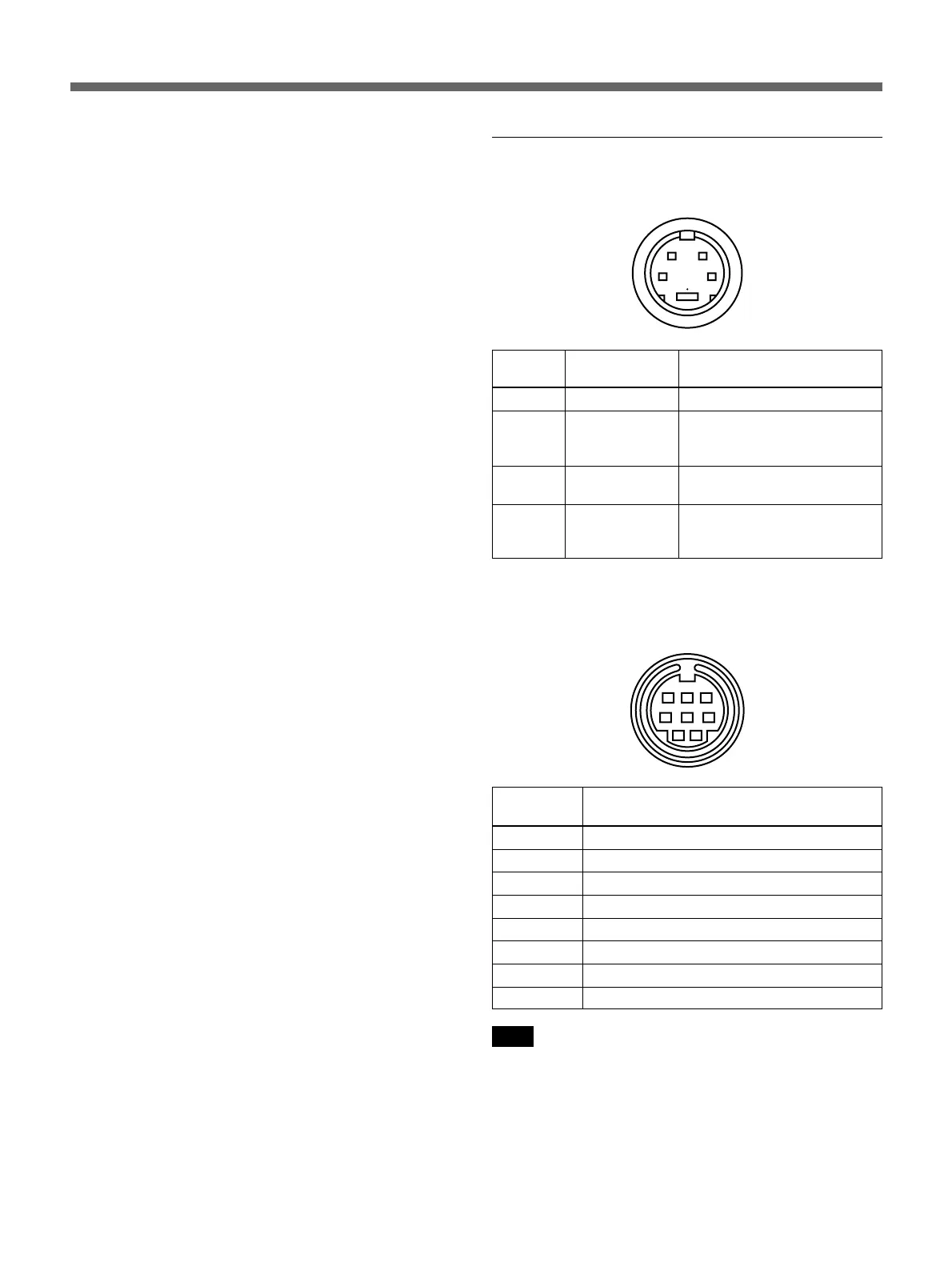

Assegnazione dei terminali
Connettore Y/C IN (mini DIN a 4 terminali)
12
43
Num.
Segnale Descrizione
terminale
1 Ingresso Y 1 Vp-p, sinc. negativa, 75 ohm
2 Ingresso 300 mVp-p (PAL), burst
sottoportante Tempo di ritardo tra Y e C:
CHROMA Entro 0 ±100 nsec., 75 ohm
3 GND (massa)
GND (massa)
per l’ingresso Y
4 GND (massa)
GND (massa)
per l’ingresso
CHROMA
Connettore REMOTE (mini DIN a 8 terminali)
(solo PVM-9045QM/9042QM)
12
3
678
45
Num.
Segnale
terminale
1 16:9
2 Ritardo orizzontale/verticale
3 GND (massa)
4 EXT SYNC
5 Controllo
6 Sottoscansione
7 A/B o RGB/Y R-Y B-Y
8 LINE/RGB
Note
•Per il controllo a distanza, collegare il terminale della
funzione desiderata al terminale 3 (GND).
•Per il comando a distanza, impostare il tasto frontale
su OFF (l’interruttore è rilasciato).
Caratteristiche tecniche
