Sony XT-DTV1 - Lage der Bedienungselemente

Sony XT-DTV1 2-651-675-12(1)
6
ANT 1 ANT 2
SERVICE
POWER
12V
VIDEO
REMOTE
L
OUTPUT
RAUDIO
1
5 6
432

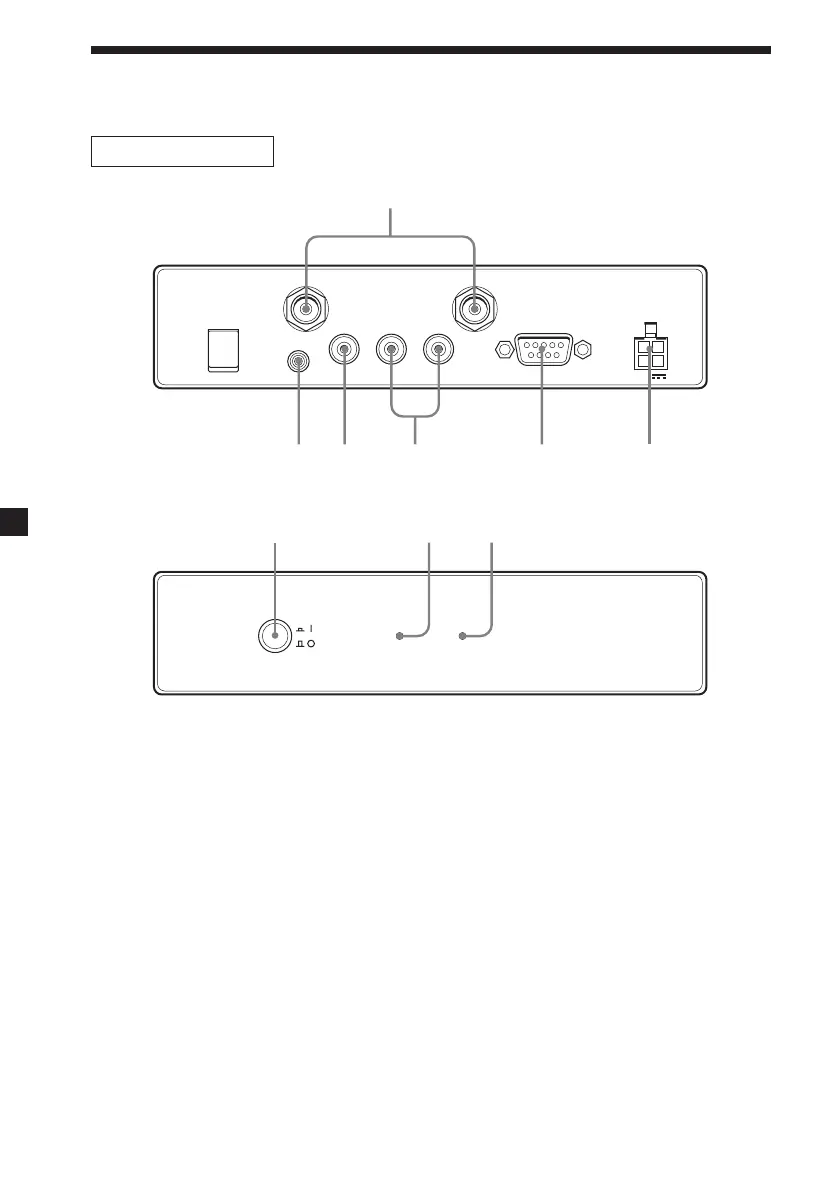

Lage der Bedienungselemente
Digitaler TV-Tuner
SIGNAL@ / 1
987
Hinten
Vorne
1 ANT 1/ANT 2-Klemmen
Eingang zum Anschließen der
Antennen.
2 REMOTE-Buchse
Eingang zum Anschließen des
Fernbedienungssensors.
3 VIDEO-Buchse
Für Anschluss an die Video-
Eingangsbuchse Ihres Monitors usw.
4 AUDIO-Buchsen
Für Anschluss an die Audio-
Eingangsbuchsen Ihres Monitors
usw.
5 SERVICE (RS232)-Klemme
Diese Klemme dient nur für Service.
6 POWER 12V-Buchse
Schließen Sie das Betriebsstromkabel
hier an.
7 |/a (Einschalt)-Taste*
Schaltet das Gerät ein oder aus.
8 |/1 (Einschalt)-Anzeige
9 SIGNAL-Anzeige
* Bei Einbau in einem Fahrzeug, das keine
ACC (Zubehör) Stellung des Zündschalters
hat, drücken Sie immer diese Taste zum
Ausschalten des Geräts bei
Nichtverwendung. Andernfalls wird die
Batterie verbraucht.
