Sony XT-DTV1 - Emplacements des Commandes

Sony XT-DTV1 2-651-675-12(1)
6
ANT 1 ANT 2
SERVICE
POWER
12V
VIDEO
REMOTE
L
OUTPUT
RAUDIO
1
5 6
432

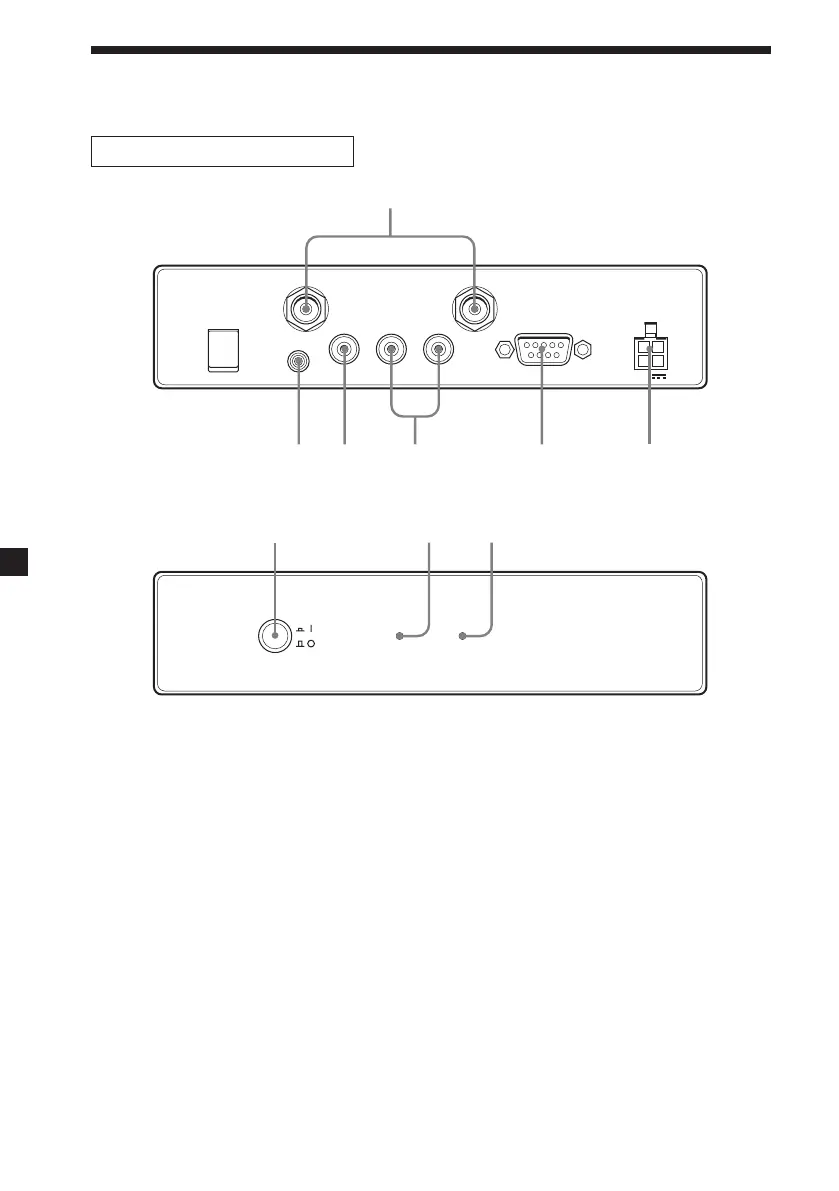

Emplacements des commandes
Syntoniseur TV numérique
SIGNAL@ / 1
987
Arrière
Avant
1 Bornes ANT 1/ANT 2
Entrée pour la connexion des
antennes.
2 Prise REMOTE
Entrée pour la connexion du capteur
de télécommande.
3 Prise VIDEO
Connectez-la à la prise d’entrée
vidéo de votre moniteur etc.
4 Prises AUDIO
Connectez-les aux prises d’entrée
audio de votre moniteur etc.
5 Borne SERVICE (RS232)
Cette borne est réservée à l’entretien.
6 Prise POWER 12V
Raccordez-y le cordon
d’alimentation.
7 Touche |/a (alimentation)*
Met l’appareil sous et hors tension.
8 Témoin |/1 (alimentation)
9 Témoin SIGNAL
* Lors de l’installation dans une voiture
sans position ACC (auxiliaire) sur le
commutateur d’allumage, veillez à
appuyer sur cette touche pour éteindre
l’unité lorsque vous ne l’utilisez pas.
Sinon, la batterie risque de se décharger.
