10 A
16040T
MAX
MIN
MODE
11

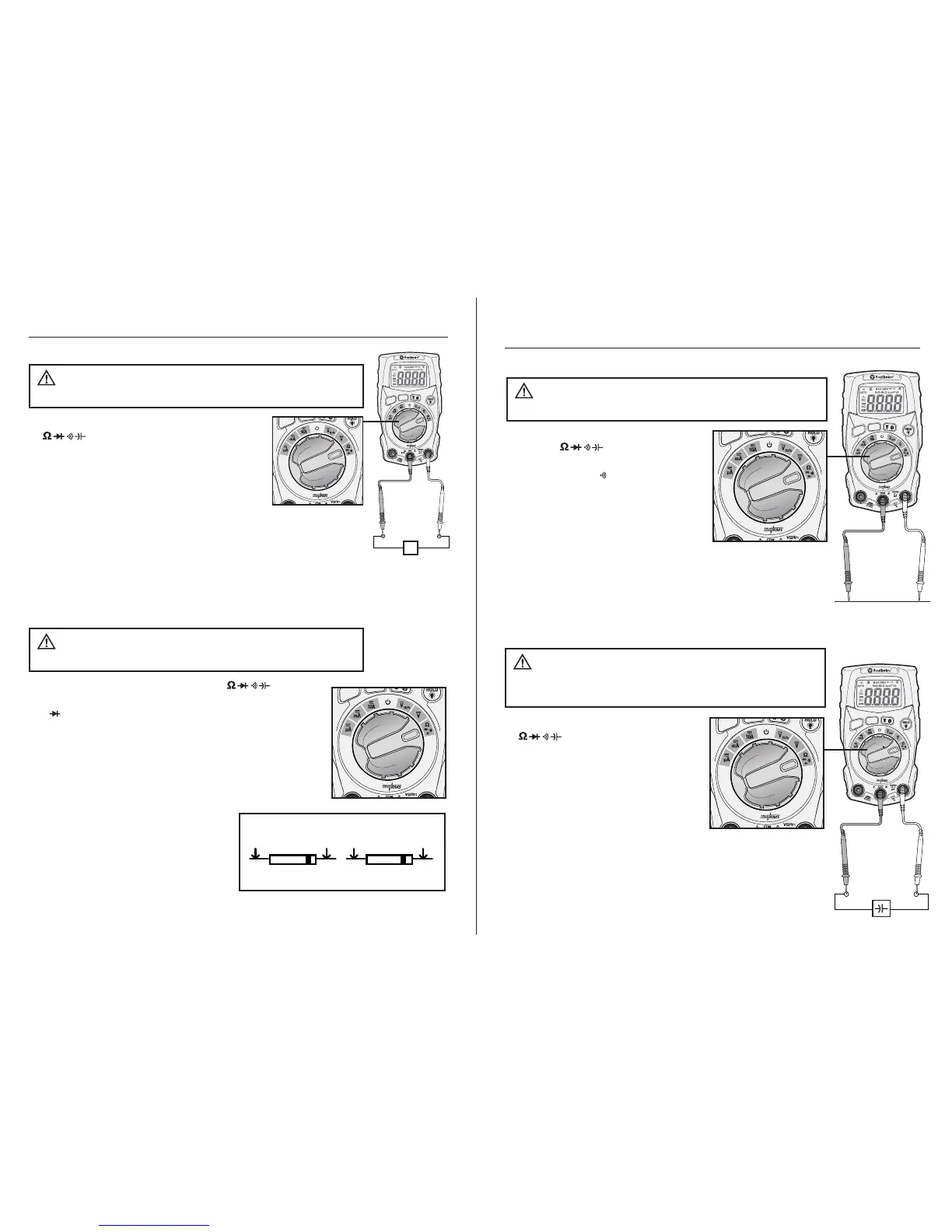

Fonctionnement, suite
1. Tournez le sélecteur rotatif à la position .
2. Enfoncez le bouton MODE jusqu’à ce que le symbole
« » s’affiche sur l’écran LCD.
3. Insérez la sonde noire dans le connecteur d’entrée COM
et insérez la sonde rouge dans le connecteur d’entrée Ω.
4. Placez les pointes des sondes aux bornes de la diode
à tester.
5. Si la tension est directe, le multimètre affichera
de 0,4 à 0,7 sur l’écran LCD. Si la tension est
inverse, le multimètre affichera « OL ».
Si la diode est en court-circuit,
le multimètre affichera une valeur près
de 0 et si la diode est ouverte, le
multimètre affichera « OL » sous
les deux polarités.
Test de diode
1. Tournez le sélecteur rotatif à la position
.
2. Appuyez sur le bouton MODE jusqu’à
ce que le symbole « Ω » s’affiche sur
l’écran LCD.
3. Insérez la sonde noire dans le connecteur
d’entrée COM et insérez la sonde rouge
dans le connecteur d’entrée Ω.
4. Placez les pointes des sondes aux bornes du composant
à tester. Si le composant est placé dans un circuit, il est
préférable de débrancher un côté avant de le tester pour
éliminer les interférences avec d’autres appareils.
5. Lisez la mesure de résistance sur l’écran LCD.
Mesures de résistance
Ne mesurez jamais une
résistance sur un circuit sous tension.
AVERTISSEMENT :
Ne testez jamais une diode
sur un circuit sous tension.
AVERTISSEMENT :
Ω
10 A
16040T
MAX
MIN
MODE
10 A
16040T
MAX
MIN
MODE
Tension directe Tension inverse
Sonde
rouge
Sonde
rouge
Sonde
noire
Sonde
noire
10 A
16040T
MAX
MIN
MODE
10 A
16040T
MAX
MIN
MODE
12
Fonctionnement, suite
1. Tournez le sélecteur rotatif à la position
.
2. Appuyez sur le bouton MODE jusqu’à
ce que le symbole « nF » s’affiche sur
l’écran LCD.
3. Insérez la sonde noire dans le
connecteur d’entrée COM et insérez
la sonde rouge dans le connecteur
d’entrée Ω.
4. Placez les pointes des sondes aux bornes du condensateur à tester.
5. Lisez la mesure de capacité sur l’écran LCD. Pour de gros
condensateurs, la mesure peut prendre jusqu’à une minute pour
obtenir une lecture stable.
Mesures de capacité
1. Tournez le sélecteur rotatif à la
position .
2. Enfoncez le bouton MODE jusqu’à ce
que le symbole « » s’affiche
sur l’écran LCD.
3. Insérez la sonde noire dans le
connecteur d’entrée COM et insérez
la sonde rouge dans le connecteur
d’entrée Ω.
4. Placez les pointes des sondes aux bornes
de l’appareil ou du fil à tester.
5. Un signal sonore se fait entendre si la résistance est d’environ
50 Ω ou moins et la valeur de la résistance sera affichée sur
l’écran LCD.
Continuité
Fil
10 A
16040T
MAX
MIN
MODE
10 A
16040T
MAX
MIN
MODE
Ne vérifiez jamais la
continuité sur un circuit sous tension.
AVERTISSEMENT :
Déchargez de façon
sécuritaire les condensateurs avant de prendre des mesures
de capacité.
AVERTISSEMENT :
