10 A
16040T
MAX
MIN
MODE
11

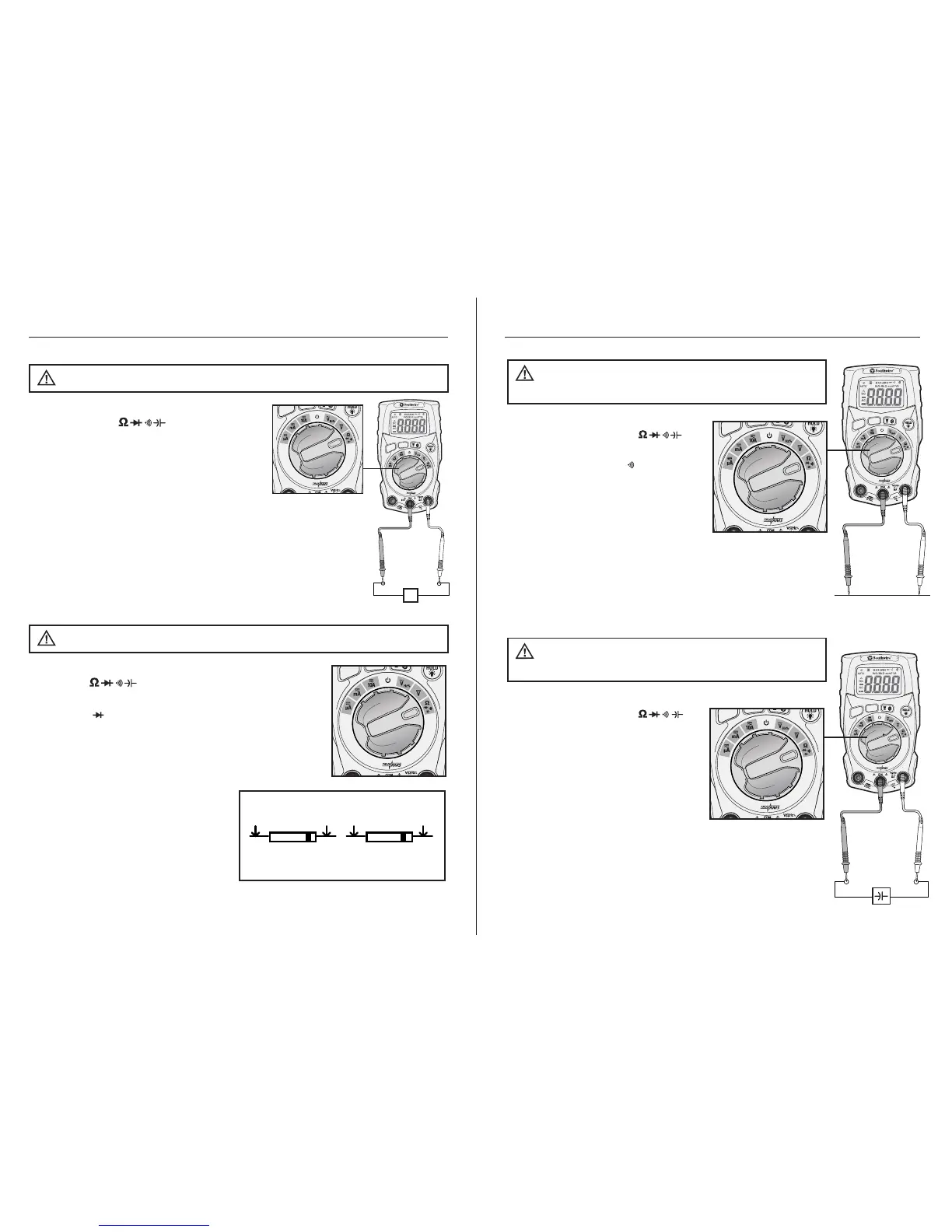

Operación cont.
1. Coloque el interruptor de función rotativa en la
posición .
2. Pulse el botón de MODE hasta que aparezca el
símbolo “ ” en la pantalla LCD.
3. Inserte el cable de prueba negro en la toma de
entrada COM y el cable de prueba rojo en la toma
de entrada Ω.
4. Toque el diodo bajo prueba con las puntas
de los cables de prueba.
5. El voltaje de avance indicará
0.4 a 0.7 en la pantalla LCD.
El voltaje de retroceso indicará
"OL". Los dispositivos en corto
indicarán cerca de 0 y un
dispositivo abierto indicará "OL"
en ambas polaridades.
Prueba de Diodo
1. Coloque el interruptor de función rotativa
en la posición .
2. Pulse el botón de MODE hasta que el
símbolo "Ω" aparezca en la pantalla.
3. Inserte el cable de prueba negro en la
toma de entrada COM y el cable de
prueba rojo en la toma de entrada Ω.
4. Toque el componente que se está probando con las puntas
de los cables de prueba. Si el componente está instalado en
un circuito, es mejor desconectar un lado antes de la prueba
para eliminar la interferencia de otros dispositivos.
5. Lea la resistencia en la pantalla LCD.
Mediciones de Resistencia
Nunca pruebe la resistencia en un circuito vivo.
ADVERTENCIA:
Nunca pruebe diodos en un circuito vivo.
ADVERTENCIA:
Ω
SONDA SONDA SONDA SONDA
Roja Negra Negra Roja
Prueba de
avance
Prueba de
retroceso
10 A
16040T
MAX
MIN
MODE
10 A
16040T
MAX
MIN
MODE
12
Operación cont.
1. Coloque el interruptor de función
rotativa en la posición .
2. Pulse el botón de MODE hasta que
aparezca el símbolo de “nF” en la
pantalla.
3. Inserte el cable de prueba negro
en la toma de entrada COM y el
cable de prueba rojo en la toma
de entrada Ω.
4. Toque el condensador bajo prueba con las puntas de
los cables de prueba.
5. Lea el valor de capacidad en la pantalla LCD. Se puede
tomar hasta un minuto para obtener una lectura estable
en condensadores grandes.
Mediciones de Capacidad
Nunca pruebe la continuidad
en un circuito vivo.
ADVERTENCIA:
Descargue de manera segura
los condensadores antes de tomar medidas de capacidad.
ADVERTENCIA:
1. Coloque el interruptor de función
rotativa en la posición .
2. Pulse el botón de MODE hasta que
aparezca el símbolo en la pantalla
LCD.
3. Inserte el cable de prueba negro en la
toma de entrada COM y el cable de
prueba rojo en la toma de entrada Ω.
4. Toque el dispositivo o cable bajo prueba con las puntas
de los cables de prueba.
5. Sonará un pitido si la resistencia es de apróximadamente
50Ω o menos y el valor de la resistencia se mostrará
en la pantalla LCD.
Continuidad
CABLE
