RISERVATO AL PERSONALE AUTORIZZATO ALL'INSTALLAZIONE - ONLY FOR INSTALLATION-AUTHORIZED STAFF
IST DEM ZUR INSTALLATION AUTORISIERTEN PERSONAL VORBEHALTEN - SEULEMENT POUR LE PERSONNEL AUTORISE A L'INSTALLATION - RESERVADO AL PERSONAL ENCARGADO DE LA INSTALACION
0579-M080-0-P1
Fig. 10
A

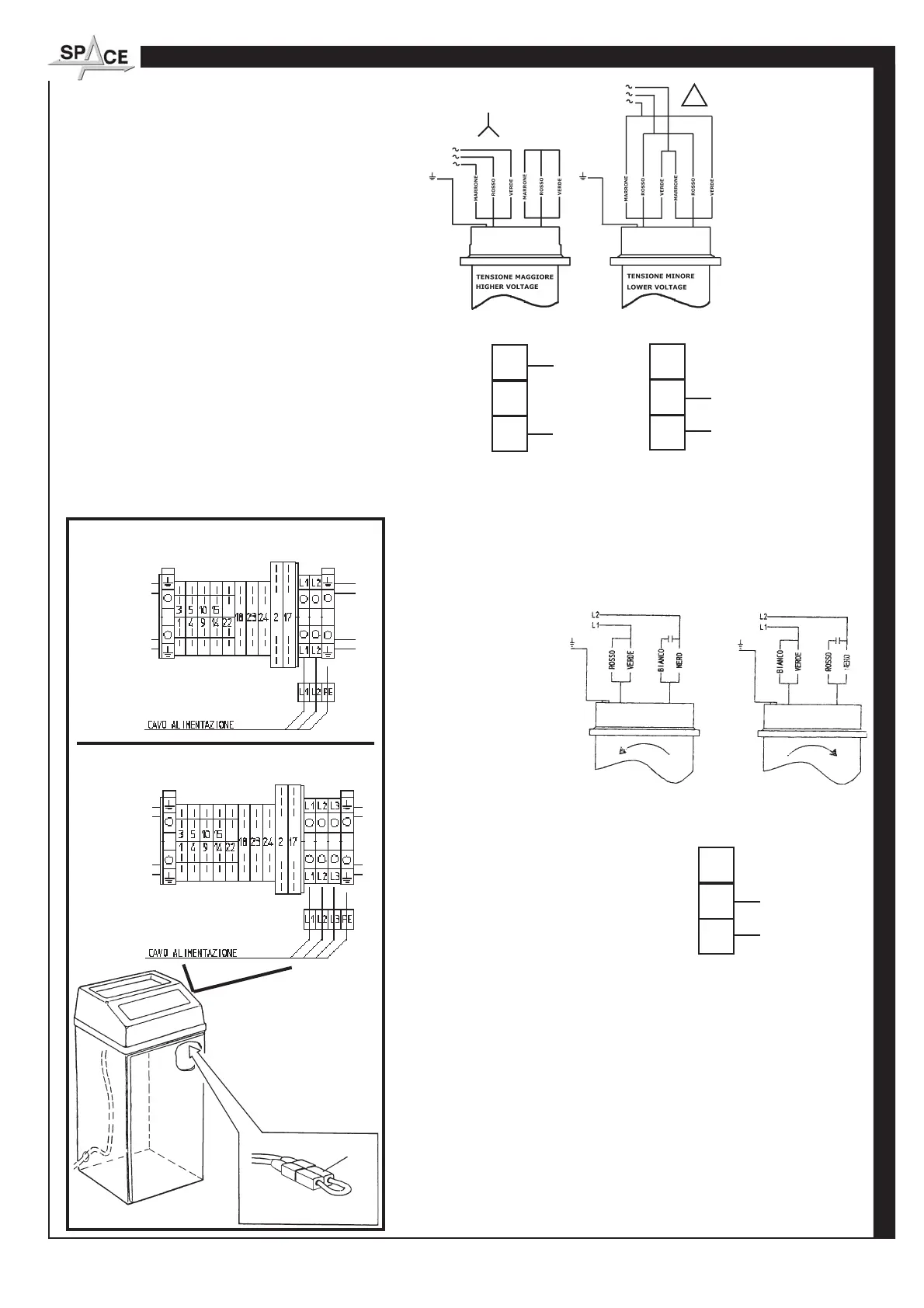

COLLEGAMENTO TRASFORMATORE
TRANSFORMER CONNECTION
TRANSFORMATORANSCHLUSS
CONNEXION AU TRANSFORMATEUR
COLLEGAMENTO MOTORE
MOTOR CONNECTION
MOTORANSCHLUSS
CONNEXION AU MOTEUR
400 V 50 Hz
230 V 50 Hz
26
25
400
230
0
400
230
0
26
25
10A
16A
FUSIBILI - FUSES - SICHERUNGEN -
FUSIBLES -
Versione 3 ph
3 phase version
Versione 1 ph
1 phase version
230 V 50 Hz
220 V 60 Hz
230 V 50 Hz
220 V 60 Hz
COLLEGAMENTO TRASFORMATORE
TRANSFORMER CONNECTION
TRANSFORMATORANSCHLUSS
CONNEXION AU TRANSFORMATEUR
COLLEGAMENTO MOTORE
MOTOR CONNECTION
MOTORANSCHLUSS
CONNEXION AU MOTEUR
FUSIBILI - FUSES - SICHERUNGEN -
FUSIBLES -
26
25
400
230
0
25A
Versione 1 ph
1 phase version
Versione 3 ph
3 phase version
ANSLUTA MOTORN
ANSLUTA TRANSFORMATORN
SÄKRINGAR
ANSLUTA MOTORN
ANSLUTA TRANSFORMATORN
SÄKRINGAR
