SPALDING AA6A1355 - Page 44

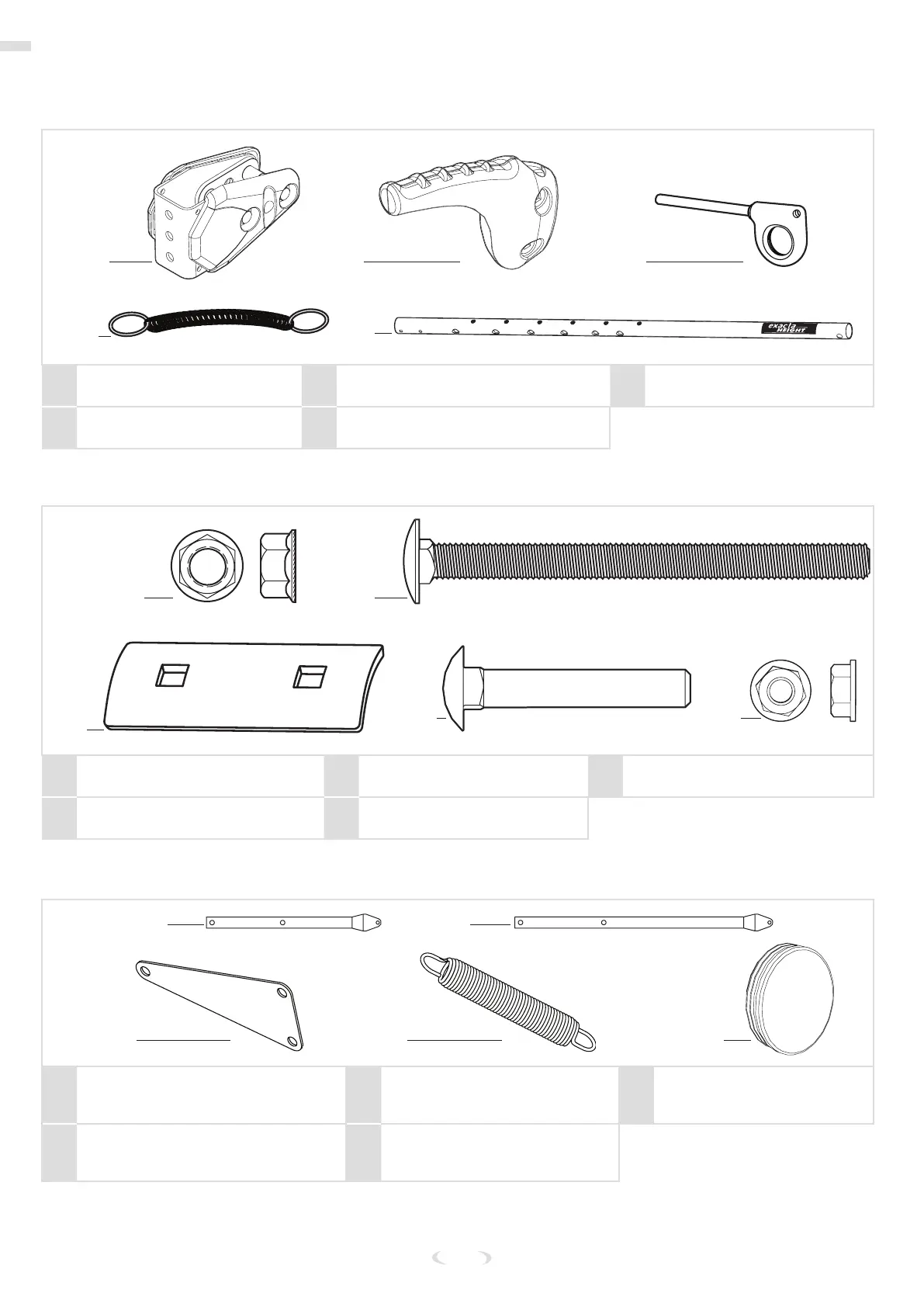

Contenido del paquete
44
MONTAJE DEL ELEVADOR
Núm. 22 Núm. 23
Núm. 26
Núm. 25
Núm. 24
22
Soporte de elevación,
preensamblado (x1)
23 Manija, de plástico, preensamblada (x1) 24 Pasador, de bloqueo (x1)
25 Cordón, negro en espiral (x1) 26
Tubo para el ajuste de la altura, negro
(x1)
KIT 3 – MONTAJE DEL ELEVADOR – 209056
203100
NUT, HEX FLANGE, 5/16-18
Núm. 20
Núm. 27
Núm. 29
Núm. 28
Núm. 30
20
Tuerca, brida hexagonal, 5/16-18
(x2)
27 Placa de refuerzo (x1) 28
Perno de carruaje, 5/16-18 x 4.25 de
largo (x2)
29
Perno, cabeza hexagonal, 1/4-20 x
1.77 de largo (x2)
30
Tuerca, brida hexagonal, 1/4-20
(x2)
MONTAJE DEL TABLERO
Núm. 34 Núm. 35Núm. 33
Núm. 31
Núm. 32
31
Tubo del elevador, superior-corto,
negro (x2)
32
Tubo del elevador, largo, negro
(x2)
33 Placa, triangular, negra (x2)
34 Resorte, de contrapeso (x1) 35
Tapa, de plástico, en poste
superior (x1)
